獨立式鍵盤調時的數碼時鐘實驗

ID:432698 · 發表于 2018-11-25 22:33

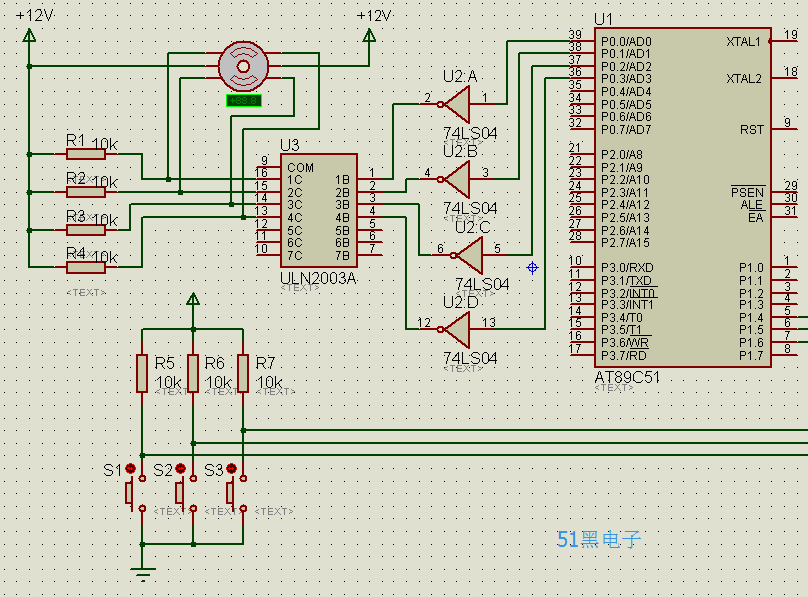

獨立式鍵盤調時的數碼時鐘實驗仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:

//實例75：獨立式鍵盤調時的數碼時鐘實驗
#include<reg51.h> // 包含51單片機寄存器定義的頭文件
unsigned char code Tab[ ]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //數字0~9的段碼
unsigned char int_time ; //中斷次數計數變量
unsigned char second; //秒計數變量
unsigned char minute; //分鐘計數變量
unsigned char hour; //小時計數變量
sbit S1=P1^4; //將S1位定義為P1.4
sbit S2=P1^5; //將S2位定義為P1.5
sbit S3=P1^6; //將S3位定義為P1.6
sbit S4=P1^7; //將S4位定義為P1.7
/******************************************************************
函數功能：數碼管掃描延時
********************************************************************/
void delay(void)
{
unsigned char j;
for(j=0;j<200;j++)
;
}
/******************************************************************
函數功能：鍵盤掃描延時
********************************************************************/
void delay60ms(void)
{
unsigned char i,j;
for(i=0;i<200;i++)
for(j=0;j<100;j++)
;
}
/******************************************************************
函數功能：顯示秒
入口參數：s
********************************************************************/
void DisplaySecond(unsigned char s)
{
P2=0xbf; //P2.6引腳輸出低電平， DS6點亮
P0=Tab[s/10]; //顯示十位
delay();
P2=0x7f; //P2.7引腳輸出低電平， DS7點亮
P0=Tab[s%10]; //顯示個位
delay();
P2=0xff; //關閉所有數碼管
}
/******************************************************************
函數功能：顯示分鐘
入口參數：m
********************************************************************/
void DisplayMinute(unsigned char m)
{
P2=0xf7; // P2.3引腳輸出低電平， DS3點亮
P0=Tab[m/10];//顯示個位
delay();
P2=0xef; // P2.4引腳輸出低電平， DS4點亮
P0=Tab[m%10];
delay();
P2=0xdf; //P2.5引腳輸出低電平， DS5點亮
P0=0xbf; //分隔符“-”的段碼
delay();
P2=0xff; //關閉所有數碼管
}
/******************************************************************
函數功能：顯示小時的子程序
入口參數：h
********************************************************************/
void DisplayHour(unsigned char h)
{
P2=0xfe; //P2.0引腳輸出低電平， DS0點亮
P0=Tab[h/10]; //顯示十位
delay();
P2=0xfd; //P2.1引腳輸出低電平， DS1點亮
P0=Tab[h%10]; //顯示個位
delay();
P2=0xfb; //P2.2引腳輸出低電平， DS2點亮
P0=0xbf; //分隔符“-”的段碼
delay();
P2=0xff; //關閉所有數碼管
}
/******************************************************************
函數功能：鍵盤掃描
********************************************************************/
void key_scan(void)
{
P1=0xf0; //將P1口高4位置高電平“1”
if((P1&0xf0)!=0xf0) //有鍵按下
{
delay60ms(); //延時60ms再檢測
if((P1&0xf0)!=0xf0) //確實有鍵按下
{
if(S1==0) //如果是S1鍵按下
second++; //秒加1
if(S2==0) //如果是S2鍵按下
minute++; //分鐘加1
if(S3==0) //如果是S3鍵按下
hour++; //小時加1
if(S4==0) //如果是S4鍵按下
{
second=0; //秒清0
minute=0; //分鐘清0
hour=0; //小時清0
}
}
}
}
/******************************************************************
函數功能：主函數
********************************************************************/
void main(void)
{
TMOD=0x01; //使用定時器T0
EA=1; //開中斷總允許
ET0=1; //允許T0中斷
TH0=(65536-46083)/256; //定時器高八位賦初值
TL0=(65536-46083)%256; //定時器低八位賦初值
TR0=1; //啟動定時器T0
int_time=0; //中斷計數變量初始化
second=0; //秒計數變量初始化
minute=0; //分鐘計數變量初始化
hour=0; //小時計數變量初始化
while(1)
{
DisplaySecond(second); //調用秒顯示子程序
DisplayMinute(minute); //調用分鐘顯示子程序
DisplayHour(hour); //調用小時顯示子程序
}
}
/******************************************************************
函數功能：定時器T0的中斷服務子程序
********************************************************************/
void interserve(void ) interrupt 1 using 1 //using Time0
{
TR0=0; //關閉定時器T0
int_time++; //中斷次數加1
if(int_time==20) //如果中斷次數滿20
{
int_time=0; //中斷計數變量清0
second++; //秒計數變量加1
}
if(second==60) //如果秒計滿60
{
second=0; //如果秒計滿60，將秒計數變量清0
minute++; //分鐘計數變量加1
}
if(minute==60) //如果分鐘計滿60
{
minute=0; //如果分鐘計滿60，將分鐘計數變量清0
hour++; //小時計數變量加1
}
if(hour==24) //如果小時計滿24
{
hour=0; //如果小時計滿24，將小時計數變量清0
}
key_scan(); //執行鍵盤掃描
TH0=(65536-46083)/256; //定時器T0高四位賦值
TL0=(65536-46083)%256; //定時器T0低四位賦值
TR0=1; //啟動定時器T0
}

復制代碼

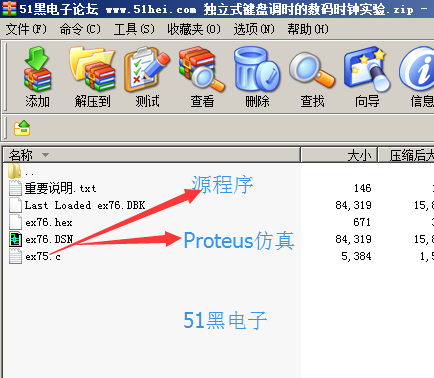

所有資料51hei提供下載:
