用PCF8591接IIC總線直接輸出DA的程序怎么寫？

ID:430157 · 發表于 2018-11-20 20:28

PCF8591的SCL和SDA隨便接51單片機的兩個I/O口上，A0-A1,AN0-AN3不接，能否輸出想要的電壓，程序應該怎么寫好？

ID:111634 · 發表于 2018-11-21 10:58

本帖最后由 zl2168 于 2018-11-21 23:01 編輯

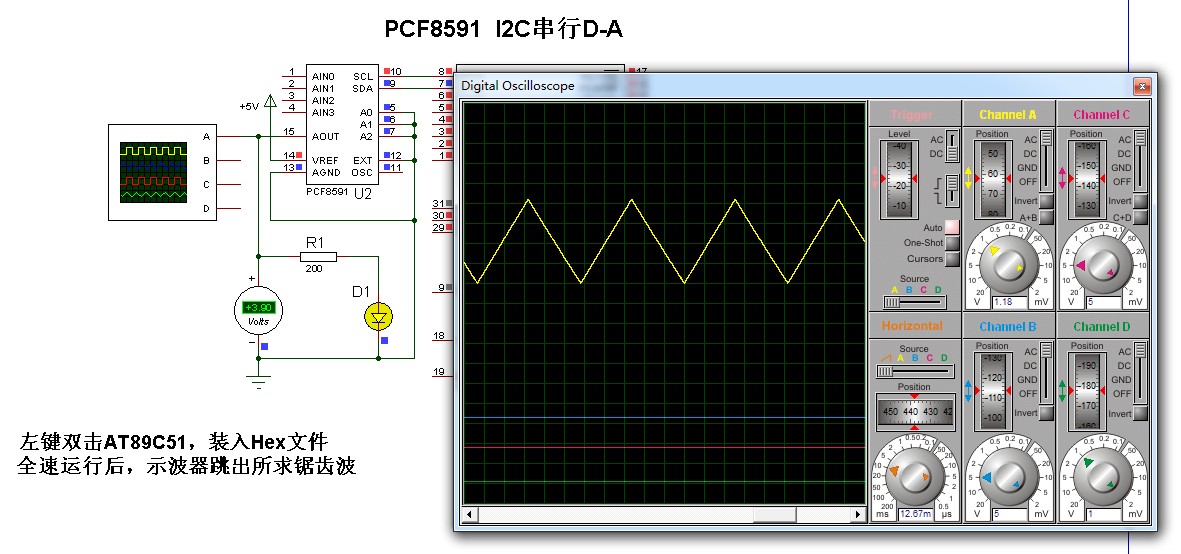

實例87 PCF8591 I2C串行D-A輸出連續鋸齒波

先Proteus仿真一下，確認有效。

實例87 PCF8591 I2C串行D-A.rar (52.66 KB, 下載次數: 63)

實例85 PCF8591 I2C串行A-D（1602顯示）

實例85 PCF8591 I2C串行A-D.rar (57.96 KB, 下載次數: 18)

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:430157 · 發表于 2018-11-21 19:34

#include<reg52.h>
//PCF8591相關定義
sbit SCL=P2^0;
sbit SDA=P2^1;
#define SCL_SET SCL=1
#define SCL_CLR SCL=1
#define SDA_SET SDA=1
#define SDA_CLR SDA=0
#define AddWr 0x90
#define AddRd 0x91
#define adCon 0x40
//LCD1602相關定義
sbit RS=P2^6;
sbit RW=P2^5;
sbit E=P2^7;
#define setRS RS=1
#define clrRS RS=0
#define setRW RW=1
#define clrRW RW=0
#define setE E=1
#define clrE E=0
unsigned int time=0;
unsigned char ADFlag=0;
unsigned char str[8]="Ai n.mv";

void delay(unsigned int cnt)
{
while(--cnt);
}

void delayms(unsigned int time)
{
unsigned int i;
for(i=0;i<time;i++)
delay(120);
}

void writeData(unsigned char Data)
{
  setRS;
  clrRW;
  delay(1);
  setE;
  delay(1);
  P0=Data;
  delay(5);
  clrE;
}

void writeCom(unsigned char Com)
{
  clrRS;
  clrRW;
  delay(1);
  setE;
  delay(1);
  P0=Com;
  delay(5);
  clrE;
}

//清屏函數
void clear_scr(void)
{
  writeCom(0x01);
  delayms(5);
}

void disStr(unsigned char x,unsigned char y,unsigned char *str)
{
  if(y==0) writeCom(0x80+x);    //第一行
  else writeCom(0xc0+x);    //第二行
  while(*str)
  {
writeData(*str);
str++;
  }
}

void lcdlnitial()
{
  writeCom(0x38);  //顯示模式設置
  delayms(5);
  writeCom(0x08);  //顯示關閉
  clear_scr();    //清屏
  writeCom(0x06);  //顯示光標移動設置
  delayms(5);
  writeCom(0x0C);  //顯示開及光標設置
}

void start()
  {
SDA_SET;
delay(1);
SCL_SET;
delay(5);
SDA_CLR;
  }

void stop()
  {
SDA_CLR;
delay(1);
SCL_SET;
delay(5);
SDA_SET;
}

void ack()
{
  SDA_CLR;
  SCL_SET;
  delay(1);
  SCL_CLR;
}

void noAck()
{
  SDA_SET;
  SCL_SET;
  delay(1);
  SCL_CLR;
}

void send(unsigned char Data)
{
unsigned char i=0;
unsigned char temp=0;
temp=Data;
for(i=0;i<8;i++)
{
   SCL_CLR;
   delay(1);
   if(temp&0x80)SDA_SET;
   else SDA_CLR;
   delay(1);
   SCL_SET;
   delay(1);
   temp<<=1;
}
SCL_CLR;
}

unsigned char recive()
{
unsigned char i=0;
unsigned char temp=0;
SDA_SET;
for(i=0; i<8; i++)
{
  SCL_CLR;
  delay(1);
  SCL_SET;
  delay(2);
  if(SDA) temp|=0x01;
  else temp&=0xfe;
  if(i<7) temp<<=1;
}
  SCL_CLR;
  return temp;
}
unsigned char read(unsigned char ch)
{
unsigned char temp=0;
start();
send(AddWr); //確認芯片
ack();
send(adCon|ch); //確認通道
ack();
//讀出數據，放入temp
start();
send(AddRd);
ack();
temp=recive();
noAck();
stop();
return temp;
}

void DAC(unsigned char light)
{
start();
send(AddWr);
ack();
send(0x40); //寫入控制位，使能DAC輸出
ack();
send(light);
ack();
stop();
}

void dis(unsigned char *date)
{
  float j;
  unsigned int k;
  unsigned char i=0;
  unsigned char ch1, ch2, ch3;

for(i=0;i<4;i++)
  {
j=date[i]*10/51;
k=(int)j;
ch1=i+48;
str[1]=ch1;
ch2=k/10+48;
str[3]=ch2;
ch3=k%10+48;
str[5]=ch3;
if(i>1) disStr(i*8-16,1,str);
else disStr(i*8,0,str);
  }
}

void main()
{
unsigned char i=0;
unsigned char vot[4];
lcdlnitial();
while(1)
{
  vot[3]=read(0);
  vot[0]=read(1);
  vot[1]=read(2);
  vot[2]=read(3);
  DAC(vot[0]);
  dis(vot);

  delayms(5);
}
}
這個程序是在百度里的，但仿真時，AOUT不會隨A0的電壓的改變而改變，有大神回答一下嗎？

ID:430157 · 發表于 2018-11-22 14:02

zl2168 發表于 2018-11-21 10:58
實例87 PCF8591 I2C串行D-A輸出連續鋸齒波
先Proteus仿真一下，確認有效。

完美的例子，謝謝

ID:430157 · 發表于 2018-11-22 14:04

liven丶發表于 2018-11-21 19:34
#include
//PCF8591相關定義
sbit SCL=P2^0;

是我自己打錯了，這個程序是沒問題的
