單片機DS18B20溫度檢測及報警系統設計全套資料(仿真+代碼+PCB)

ID:114903 · 發表于 2018-11-17 10:47

（1）打印電路板將繪制好的電路板用轉印紙打印出來，注意滑的一面面向自己，一般打印兩張電路板，即一張紙上打印兩張電路板。在其中選擇打印效果最好的制作線路板。
（2）裁剪覆銅板用感光板制作電路板全程圖解。覆銅板，也就是兩面都覆有銅膜的線路板，將覆銅板裁成電路板的大小，不要過大，以節約材料。

制作出來的實物圖如下：

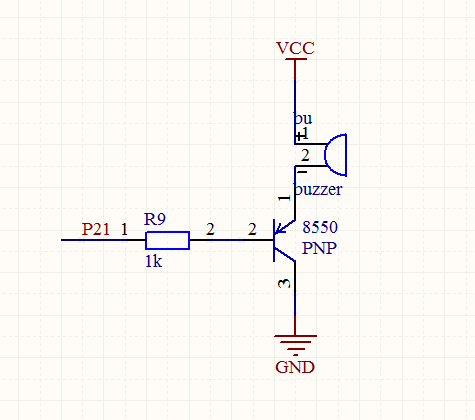

電路原理圖如下：

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

/*元器件列表
材料數量
LCD1602 1
蜂鳴器 1
USB母座 1
89c52 1
9腳103排阻 1
電阻10K 1
電阻1k 1
電阻4.7K 2
電位器10k 1
電解電容10uf 1
電容30pf 2
11.0592晶振 1
三極管pnp8550 1
四腳按鍵 5
排針 8
排針母座20p 1
穩定傳感器18B20 1
插座40腳 1
覆銅板15X20 1
三腳開關 1
*/

單片機源程序如下:

#include <REGX52.H>
sbit keyu=P3^4;//加按鍵
sbit keyl=P3^5;//減按鍵
sbit keyh=P3^6;//調節尺度
sbit keym=P3^7; //轉換模式
sbit RS=P2^5;//數據/命令選擇端（H/L）
sbit RW=P2^6;//讀/寫端(H/L)
sbit EN=P2^7;//使能
sbit DQ=P2^0; //DS18B20接入口
sbit buzz=P2^1;//蜂鳴器接口 -
bit f=1; //正負溫度標志位
unsigned char m=1,y=0,o=0;//寄存器
unsigned int sdata;//存放整數溫度
unsigned char xiaoshu1; //存放小數后第一位溫度數值
unsigned char xiaoshu2; //存放小數后第二位溫度數值
unsigned char code huany[]=" Welcome to use "; //歡迎使用
unsigned char code tt[] =" ter thermometer"; //溫度計
unsigned char code duqu[]=" loading... "; //讀取
unsigned char code tab1[]=" T: C M "; //框架
unsigned char code tab2[]="U: L: ";
unsigned char code shuzu[]="0123456789+- .*"; //數字,,10加號，，，11減號，，，12空格，，，，13點，，，，14*
unsigned char u=40;//上限
char l=15,p;
//下限
void delay_50us(unsigned int t) //延時函數
{
unsigned int j,k;
for (;t>0;t--)
{
for(j=10;j>0;j--)
{
for(k=1;k>0;k--);
}
}
}
void button() //報警蜂鳴器
{
unsigned char k=2;
while(k--)
{
buzz=0;delay_50us(200);
buzz=1;delay_50us(200);
}
}
///lcd
void write_com(unsigned com)//寫操縱
{
EN=0;
RS=0;
RW=0;
P0=com;
delay_50us(1);
EN=1;
delay_50us(5);
EN=0;
}
void write_data(unsigned char dat)//寫數據
{
EN=0;
RS=1;
RW=0;
P0=dat;
delay_50us(1);
EN=1;
delay_50us(5);
EN=0;
}
void init(void)//初始化
{
delay_50us(5);
write_com(0x38);
delay_50us(1);
write_com(0x38);
delay_50us(1);
write_com(0x38);
write_com(0x38);
write_com(0x08); //只開顯示
write_com(0x01); //清屏
write_com(0x06);//地址加1，當寫入數據的時候光標右移
write_com(0x0C); //開顯示，不顯示光標
}
void delay_18B20(unsigned int i) //18b20全局延時
{
while(i--);
}
///////////////////////////////////18b20//////////////////////////////////////////////////
//初始化傳感器函數
Init_DS18B20(void)
{
unsigned char x=0;
DQ=1;//DQ復位
delay_18B20(10);//稍做延時
DQ=0;//單片機將DQ拉低
delay_18B20(80);//精確延時大于480us
DQ=1;//拉高總線
delay_18B20(20);
x=DQ;//稍做延時后如果x=0則初始化成功x=1則初始化失敗
delay_18B20(30);
return x;
}
//讀一個字節
ReadOneChar(void)
{
unsigned char i=0;
unsigned char dat=0;
for(i=8;i>0;i--)
{
DQ=0;//給脈沖信號
dat>>=1;
DQ=1;//給脈沖信號
if(DQ)
dat|=0x80;
delay_18B20(4);
}
return(dat);
}
//寫一個字節
WriteOneChar(unsigned char dat)
{
unsigned char i=0;
for(i=8;i>0;i--)
{
DQ=0;
DQ=dat&0x01;
delay_18B20(5);
DQ=1;
dat>>=1;
}
return(dat);
}
void ReadTemperature(void)
{
unsigned char L=0;
unsigned char H=0;
Init_DS18B20();
WriteOneChar(0xCC);//跳過讀序號列號的操作
WriteOneChar(0x44);//啟動溫度轉換
delay_18B20(100);
Init_DS18B20();
WriteOneChar(0xCC);//跳過讀序號列號的操作
WriteOneChar(0xBE);//讀取溫度寄存器等（共可讀9個寄存器前兩個就是溫度
L=ReadOneChar();
H=ReadOneChar();
if(H>0xf8) //高位前五位為1時溫度是負
{
L=~L+1;
H=~H;
f=0; //讀取溫度為負時fg=0
sdata = L/16+H*16; //整數部分
xiaoshu1 = (L&0x0f)*10/16; //小數第一位
xiaoshu2 = (L&0x0f)*100/16%10; //小數第二位
}
//傳感器返回值除16得實際溫度值
//為了得到2位小數位，先乘100，再除16，考慮整型數據長度，
else
{
f=1;
sdata = L/16+H*16; //整數部分
xiaoshu1 = (L&0x0f)*10/16; //小數第一位
xiaoshu2 = (L&0x0f)*100/16%10; //小數第二位
}
}
///////////////////18b20結束/////////////
void display0()//顯示welcome to use the
{
unsigned char i,w,h=0x8f,i1,w1,h1=0xcf,w2,i2,h2,g=2;
init();
for(w=0;w<16;w++) //顯示歡迎
{
write_com(h--);//第一行自減左移
for(i=0;i<16;i++)
{
write_data(huany[i]);
delay_50us(15);
}
}
for(w1=0;w1<16;w1++)//第二行自減左移
{
write_com(h1--);
for(i1=0;i1<16;i1++)
{
write_data(tt[i1]);
delay_50us(15);
}
}
delay_50us(5000);//顯示loading
init();
write_com(0x80);
for(w2=0;w2<16;w2++)//向右顯示
{
write_data(duqu[w2]);
delay_50us(200);
}
while(g--)//小數點循環亮滅
{
write_com(0x8a);
for(i2=0;i2<3;i2++)
{
write_data(duqu[i2]);
}
write_com(0x8a);
for(h2=10;h2<14;h2++)
{
delay_50us(300);
write_data(duqu[h2]);
delay_50us(300);
}
}
}
void display1() //顯示框架
{
unsigned char p,q;
init();//全局清零
write_com(0x80);
for(q=0;q<16;q++)//顯示TMHL
{
write_data(tab1[q]);
}
write_com(0xc1);
for(p=0;p<16;p++)
write_data(tab2[p]);
}
void display2()//顯示上下限溫度 ,尺度
{
//尺度
write_com(0x8e);
write_data(shuzu[m/10]);//十位
write_com(0x8f);
write_data(shuzu[m%10]);//個位
if(o==1) //上限選中標志*號可操作
{
write_com(0xc0);
write_data(shuzu[14]);
write_com(0xca);
write_data(shuzu[12]);
}
else if(o==2) //下限選中標志*號可操作
{
write_com(0xca);
write_data(shuzu[14]);
write_com(0xc0);
write_data(shuzu[12]);
}
else if(o==0) //隱藏*號不可操作
{
write_com(0xca);
write_data(shuzu[12]);
write_com(0xc0);
write_data(shuzu[12]);
}
if(u/100==0) //上限100內溫度
{
write_com(0xc3);
write_data(shuzu[12]);//空格
write_com(0xc4);
write_data(shuzu[u/10]);//十位
write_com(0xc5);
write_data(shuzu[u%10]);//個位
}
else if (u/100==1)//上限100外溫度
{
write_com(0xc3);
write_data(shuzu[u/100]);//百位
write_com(0xc4);
write_data(shuzu[(u-100)/10]);//十位
write_com(0xc5);
write_data(shuzu[u%10]);//個位
}
//下限溫度
if (l<0)//下限低于0的溫度顯示
{
p=-l;
write_com(0xcD);
write_data(shuzu[11]);//負號
write_com(0xcE);
write_data(shuzu[p/10]);
write_com(0xcF);
write_data(shuzu[p%10]);
}
else if(l>=0)//下限高于0的溫度顯示
{
write_com(0xcD);
write_data(shuzu[12]);
write_com(0xcE);
write_data(shuzu[l/10]);
write_com(0xcF);
write_data(shuzu[l%10]);
}
}
void fuhao() //溫度正負子程序
{
if(f==1) //溫度為正
{
write_com(0x83);
write_data(shuzu[12]);
}
else if(f==0) //溫度為負，顯示負號
{
write_com(0x83);
write_data(shuzu[11]);
}
}
void display(unsigned int date) //顯示溫度，
{
if(date/100==0) //100度內
{
write_com(0x84);
write_data(shuzu[date/10]);//十位
write_com(0x85);
write_data(shuzu[date%10]);//個位
write_com(0x86);
write_data(shuzu[13]);//小數點
write_com(0x87);
write_data(shuzu[xiaoshu1]);//小數點后一位
write_com(0x88);
write_data(shuzu[xiaoshu2]); //小數點后二位
}
else if(date/100==1) //100度上
{
write_com(0x83);
write_data(shuzu[date/100]);//百位
write_com(0x84);
write_data(shuzu[(date-100)/10]);//十位
write_com(0x85);
write_data(shuzu[date%10]);//個位
write_com(0x86);
write_data(shuzu[13]);//點
write_com(0x87);
write_data(shuzu[xiaoshu1]);//小數點后一位
write_com(0x88);
write_data(shuzu[xiaoshu2]);//小數點后二位
}
}
void key() //按鍵加減標尺
{
//尺度
if(keym==0)//判定
{
delay_50us(100);//延時
if(keym==0)
{
y++;//轉換加減的數值
if(y>=3)y=0;
switch (y)
{
case 0:m=1;break;
case 1:m=5 ;break;
case 2:m=10 ;break;
}
while(keym==0);//自鎖
}
}
///換
if(keyh==0)//上下限轉換按鍵
{
delay_50us(100);
if(keyh==0)
{
o++;
if(o>=3)o=0;//1為上限選中，2為下限選中，0為隱藏
while(keyh==0);
}
}
/////上限
if(keyu==0&o==1)//上限加按鍵
{
delay_50us(100);
if(keyu==0&o==1)
{
u=u+m; while(keyu==0);
}
}
if(keyl==0&o==1) //上限減按鍵
{
delay_50us(100);
if(keyl==0&o==1)
{
u=u-m; while(keyl==0);
}
}
//// 下限
if(keyu==0&o==2)//下限加按鍵
{
delay_50us(100);
if(keyu==0&o==2)
{
l=l+m;while(keyu==0);
}
}
if(keyl==0&o==2)//下限減按鍵
{
delay_50us(100);
if(keyl==0&o==2)
{
l=l-m;while(keyl==0);
}
}
}
void BJ()//溫度報警子程序
{
if(f==1) //溫度大于0的溫度比較
{
if(sdata>=u) //溫度大于上限，報警
{
display(sdata); button();
}
else if(l>0&sdata<=l) //溫度小于下限，報警
{
display(sdata); button();
}
else display(sdata);
}
else if(f==0) //溫度小于0的溫度比較
{
if(l>=0)
{
display(sdata); button();
}
else if(l<0)
{
if(sdata>=-l) //溫度于下限，報警
{
display(sdata); button();
}
else if(sdata<-l) //溫度大于下限不報警
{
display(sdata);
}
}
else display(sdata);
}
}
void main()
{
buzz=1;
display0(); //歡迎，
display1();//框架
while(1)
{
display2(); //上下限，尺度
ReadTemperature(); //測溫程序
fuhao();//負號顯示程序
key(); //按鍵
BJ(); //報警程序
}
}

復制代碼

所有資料51hei提供下載:

18B20溫度計1602.rar (2.86 MB, 下載次數: 1254)

ID:412814 · 發表于 2018-11-18 06:34

真是挺好的資料，下載學習謝謝分享。

ID:429055 · 發表于 2018-11-19 10:47

剛接觸單片機，下載學習，十分感謝

ID:317574 · 發表于 2019-3-24 18:47

非常感謝樓主的分享，對我十分有用

ID:110278 · 發表于 2019-3-25 09:45

挺齊全的。

ID:424725 · 發表于 2019-5-4 13:49

學習學習！！謝謝分享！

ID:424725 · 發表于 2019-5-13 19:50

謝謝分享�。。�！

ID:558050 · 發表于 2019-6-9 10:23

學習學習�。≈x謝分享！

ID:661365 · 發表于 2019-12-11 11:12

為什么我亮了，但是沒有顯示呢

ID:653079 · 發表于 2019-12-11 15:44

有庫文件嗎

ID:663196 · 發表于 2019-12-16 10:41

真的很棒多謝幫忙做完實訓程序

ID:669610 · 發表于 2019-12-21 08:57

ds18b20需要單獨的代碼調用嗎

ID:655503 · 發表于 2019-12-29 21:45

為什么不報警？

ID:673366 · 發表于 2020-3-18 10:35

過來學習一下

ID:701939 · 發表于 2020-3-23 17:11

非常感激樓主的分享

ID:680074 · 發表于 2020-3-23 22:47

學習學習 很有幫助

ID:736392 · 發表于 2020-4-23 18:48

感謝分享

ID:741516 · 發表于 2020-4-30 11:23

好用推薦解決了好多問題

ID:734666 · 發表于 2020-5-16 17:32

咋不會報警咧？

ID:754720 · 發表于 2020-5-18 21:50

非常感謝

ID:765906 · 發表于 2020-5-31 21:47

heidianzi520 發表于 2020-5-16 17:32
咋不會報警咧？

我也是不會報警

ID:742468 · 發表于 2020-6-2 11:47

謝謝樓主分享

ID:583422 · 發表于 2020-6-8 09:50

功能很全

ID:775405 · 發表于 2020-6-10 19:12

謝謝分享

ID:283691 · 發表于 2020-6-16 08:42

謝謝樓主分享

ID:786582 · 發表于 2020-6-22 14:32

謝謝樓主分享，正在學習單片機，正好需要模板分析參考

ID:722382 · 發表于 2020-6-26 20:54

不會報警是因?yàn)闃侵鹘oproteus原理圖的蜂鳴器的連線應該連到2.1端口

ID:790639 · 發表于 2020-6-27 00:48

感謝樓主分享

ID:791057 · 發表于 2020-6-27 17:51

謝謝分享

ID:779690 · 發表于 2020-6-27 18:20

除了報警系統有點問題外，其他的都很好。感謝樓主的分享。

ID:780129 · 發表于 2020-7-1 11:57

學習不愛我發表于 2020-6-26 20:54
不會報警是因?yàn)闃侵鹘oproteus原理圖的蜂鳴器的連線應該連到2.1端口

請問一下2.1端口是哪個

ID:780129 · 發表于 2020-7-1 12:01

轉換模式按鈕有什么用啊

ID:795971 · 發表于 2020-7-3 18:25

有Aitium Designer 電路原圖嗎？或者在Aitium Designer 中電路仿真的截圖嗎？謝謝

ID:795209 · 發表于 2020-7-4 11:03

感謝大佬，很受用

ID:795209 · 發表于 2020-7-4 12:21

我的proteus是8 pro版本的，有大佬知道為什么我運行程序，lcd顯示屏上沒有顯示出ds18b20設置的溫度��？

ID:797455 · 發表于 2020-7-4 22:47

CHenmo丶發表于 2020-7-1 11:57
請問一下2.1端口是哪個

能分享一下嗎

ID:861694 · 發表于 2020-12-20 09:26

p2.1端口接R2那兒，蜂鳴器就能響了，不過得等十幾秒，感謝樓主和壇友，已成功

ID:120677 · 發表于 2020-12-20 09:59

好資料，下載學習 提高自己水平

ID:862627 · 發表于 2020-12-20 18:21

感謝學到很多

ID:882210 · 發表于 2021-2-2 06:37

程序思路清晰，值得學習！
