2262遙控器，汽車防盜鎖遙控器，很簡單的控制器，適合新手

2262遙控器： 四鍵遙控器和超再生固定碼接收模塊可以組成四路無線發射接收電路，遙控器的四位數據碼對應模塊的四路輸出，可以方便的組成無線遙控發射接收電路，該產品廣泛適用于廣大電子愛好者的家庭、工業遙控類電子產品的設計和開發，可很好的作為單片機的信號輸入源，特別適合電子電路設計中的遙控電路部分。 2272接收模塊： 接收模塊有自鎖、非鎖、互鎖三種型號。 非鎖型輸出又稱點動輸出，數據腳輸出的電平是瞬時的而且和發射端是否發射相對應，可以用于類似點動的控制，有遙控信號時數據腳是高電平，遙控信號消失時數據腳立即恢復為低電平，適用于如電動門、電動門鎖、與單片機對接等只需要一個高電平的電路等電路等。 自鎖型輸出的數據腳能實現觸發翻轉工作邏輯，數據只要成功接收就能一直保持對應的電平狀態，直到下次遙控數據發生變化時改變。自鎖型四路相互獨立互不影響，可同時遙控四路，如燈具的控制等。 互鎖型輸出就是任意一路收到信號則該路就能一直保持對應的高電平狀態，接收到任意其它路的數據則恢復到原始狀態，四路互鎖只能有一路接通，實際應用如電風扇檔位開關電路等。 超再生帶解碼四路遙控接收模塊可以和發射器組成四路無線發射接收電路。該模塊廣泛適用于廣大電子愛好者對家庭、工業遙控類電子產品的設計和開發，可很好的作為單片機的信號輸入源，特別適合大中院校學生電子電路設計、畢業設計中的遙控電路部分。 接收板主要參數 ： 工作頻率：315M 工作電壓：DC5V 工作電流：≤3mA(5.0VDC) 工作溫度：-10℃~+70℃ 工作原理：超再生 工作方式：M4（點動：按住不松手就輸出，一松手就停止輸出） 調制方式：ASK 編碼芯片：SC2272（PT2272、PT2294），芯片兼容 靈敏度：優于-105dBm(50Ω) 輸出信號：互鎖（L）或非鎖（M）或自鎖（T） 遙控距離：20～50米以上（開闊地） 產品特點： 超再生接收模塊采用LC振蕩電路，內含放大整形，輸出的數據信號為解碼后的高電平信號，使用極為方便，并且價格低廉，所以被廣泛使用。帶四路解碼輸出（同時也可改為六路點動或互鎖輸出），使用方便；頻點調試容易，供貨周期短；產品質量一致性好，性價比高。 接收模塊有較寬的接收帶寬，一般為±10MHz，出廠時一般調在315MHz或433.92MHZ（如有特殊要求可調整頻率，頻率的調整范圍為266MHz~433MHz。）。接收模塊一般采用DC5V供電，如有特殊要求可調整電壓范圍。 引腳使用說明
接收模塊一共有八個外部接口，上面有英文表示。“5V”表示接電源正極，“ D0、 D1、D2、D3”表示輸出，“GND”表示接電源負極，“ANT”表示接天線端。 接收模塊的七根引腳分別為D3、D2、D1、D0、GND、VT、VCC，其中VCC為DC5V的供電端，GND為接地端，VT端為解碼有效輸出端，只要發射器的數據碼有輸出，VT都能同步輸出高電平；D3、D2、D1、D0是2262解碼芯片的四位數據輸出端，有信號時能輸出5V左右的高電平，驅動電流約2mA，與發射器的四位數據碼輸出一一對應。接收模塊不焊天線也能接收信號，為提高接收靈敏度，可以用一根長度約為23厘米的軟導線直接焊接到天線孔處，圖中RC所指的是振蕩電阻，接收模塊和發射器的震蕩電阻需要匹配才能工作，我店接收模塊用的是270K或者820K電阻，可以分別和1.5M或者4.7M振蕩電阻的發射器配套使用。發射器可以用固定碼四鍵遙控器或者帶編碼四路發射模塊，如與其他發射器配套，則必須提供發射器相關參數。 應用環境（應用領域） 無線遙控開關、遙控插座、數據傳輸、遙控玩具、防盜報警主機、車庫門、卷閘門、道閘門、伸縮門等門控業及其遙控音響領域等。 硬件搭建 2272接收模塊 51單片機 GND ------------ GND +5V ------------ +5V D0 ------------ P2.0 D1 ------------ P2.1 D2 ------------ P2.2 D3 ------------ P2.3
單片機源碼：
- #include<reg52.h>
- sbit ADDR0 = P1^0;
- sbit ADDR1 = P1^1;
- sbit ADDR2 = P1^2;
- sbit ADDR3 = P1^3;
- sbit ENLED = P1^4;
- sbit led1 =P0^0;
- sbit led2 =P0^1;
- sbit led3 =P0^2;
- sbit led4 =P0^3;
- sbit D0 = P2^0;
- sbit D1 = P2^1;
- sbit D2 = P2^2;
- sbit D3 = P2^3;
- void LED_init()
- {
- ENLED=0;
- ADDR3=1;
- ADDR2=1;
- ADDR1=1;
- ADDR0=0;
- }
- void delay()
- {
- unsigned char t;
- t=100;
- while(t--);
- }
- void main()
- {
- LED_init();
-
- while(1)
- {
- if(D0==1)
- led1=0;
- else led1=1;
-
- if(D1==1)
- {
- led2=0;
- delay();
- }
- else led2=1;
-
- if(D2==1)
- {
- led3=0;
- delay();
- }
- else led3=1;
-
- if(D3==1)
- {
- led4=0;
- delay();
- }
- else led4=1;
- }
- }

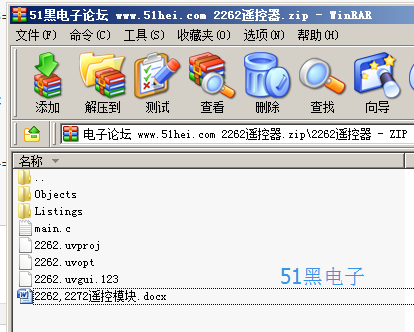

下載附件
2018-11-17 01:50 上傳
全部資料51hei下載地址：
2262遙控器.zip
(800.61 KB, 下載次數: 34)
2018-11-16 18:16 上傳
點擊文件名下載附件
