* 文件名： TCS3200顏色測試
* 型號： GY-31
* 功能： 讀取RGB值
* 單片機： STC89C52
* 晶振： 11.0592m
* 時間： 2011-3-20

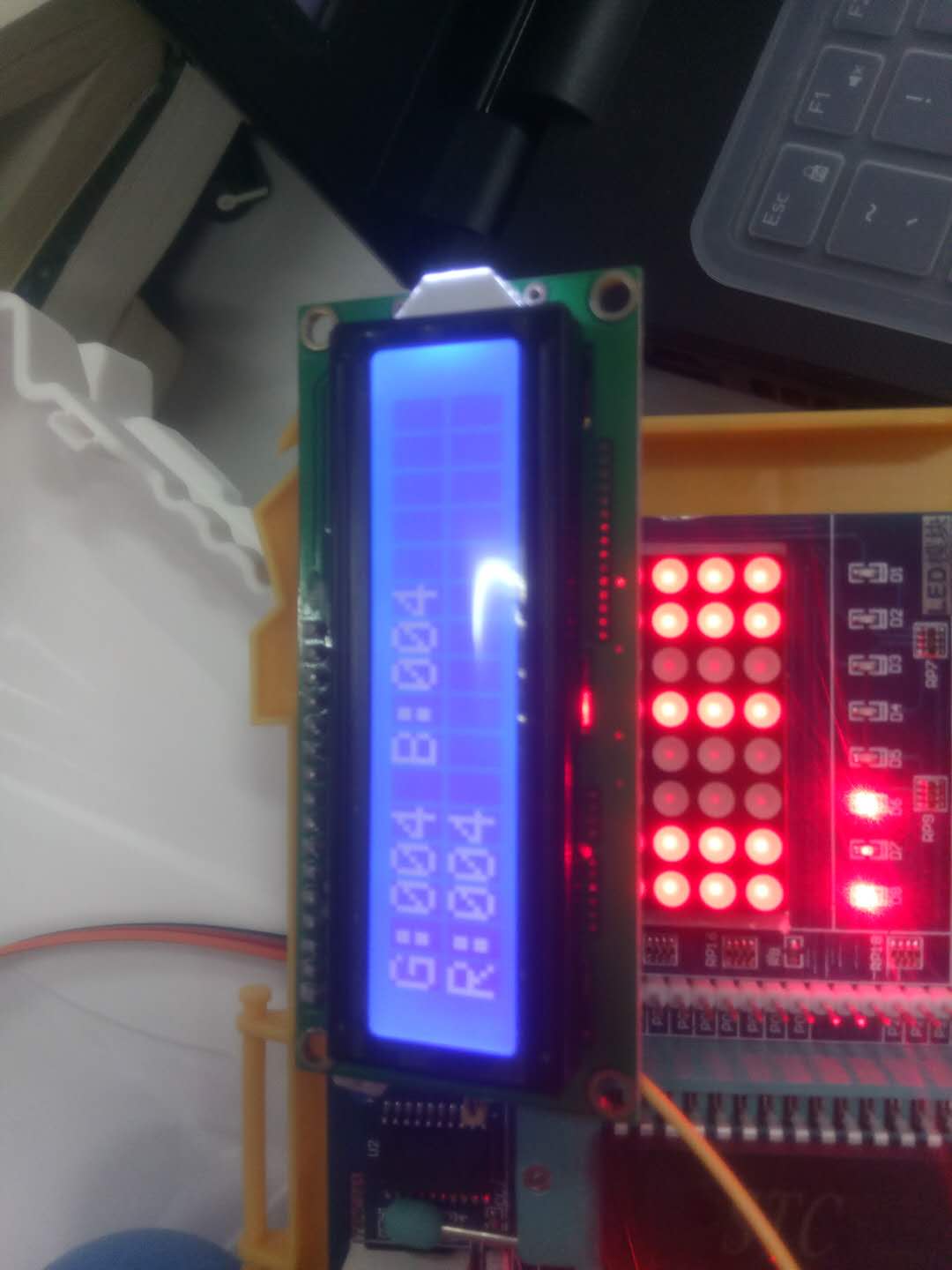

* LCD1602顯示R,G,B值
/********************************************/
//接線說明：
//模塊S2-----單片機P1.1
//模塊S3-----單片機P1.0
//模塊OUT----單片機P3.5(計數器1輸入)
//模塊VCC----單片機VCC
//模塊GND----單片機GND
//**********************************************
#include<REG52.H>
#include<math.h> //Keil library
#include<stdio.h> //Keil library
#include<INTRINS.H>
#define uchar unsigned char
#define uint unsigned int
#define DataPort P0 //LCD1602 數據端口
sbit LCM_RS=P2^6; //LCD1602 控制端口
sbit LCM_RW=P2^5; //LCD1602 控制端口
sbit LCM_EN=P2^7; //LCD1602 控制端口
/**引腳定義**/
sbit s2=P1^1; //TCS3200 S2
sbit s3=P1^0; //TCS3200 S3
//TCS3200 S0 模塊內部默認上拉
//TCS3200 S1 模塊內部默認上拉
//TCS3200 OE 模塊內部接地
sbit test_pin=P1^2; //用示波器看這個引腳，可知道定時器中斷頻率
//變量、常量定義
uchar ge,shi,bai ;
uchar rp=2,gp=2,bp=2; //定義比例因子，具體環境可以修改
uchar count; //顏色標志位（0:紅 1:綠 2:藍）
//顯示數組
uchar disp_R[3]; //紅
uchar disp_G[3]; //綠
uchar disp_B[3]; //藍
//********定義函數*****************************
void delay(unsigned int k);
void InitLcd();
void WriteDataLCM(uchar dataW);
void WriteCommandLCM(uchar CMD,uchar Attribc);
void DisplayOneChar(uchar X,uchar Y,uchar DData);
//*********LCD1602初始化**********************
void InitLcd()
{
WriteCommandLCM(0x38,1);
WriteCommandLCM(0x08,1);
WriteCommandLCM(0x01,1);
WriteCommandLCM(0x06,1);
WriteCommandLCM(0x0c,1);
}
//**********檢測忙信號************************
void WaitForEnable(void)
{
DataPort=0xff;
LCM_RS=0;LCM_RW=1;_nop_();
LCM_EN=1;_nop_();_nop_();
while(DataPort&0x80);
LCM_EN=0;
}
//**********寫命令至LCD***********************
void WriteCommandLCM(uchar CMD,uchar Attribc)
{
if(Attribc)WaitForEnable();
LCM_RS=0;LCM_RW=0;_nop_();
DataPort=CMD;_nop_();
LCM_EN=1;_nop_();_nop_();LCM_EN=0;
}
//**********寫數據至LCD************************
void WriteDataLCM(uchar dataW)
{
WaitForEnable();
LCM_RS=1;LCM_RW=0;_nop_();
DataPort=dataW;_nop_();
LCM_EN=1;_nop_();_nop_();LCM_EN=0;
}
//*********寫一個字符數據到指定的目標***********
void DisplayOneChar(uchar X,uchar Y,uchar DData)
{
Y&=1;
X&=15;
if(Y)X|=0x40;
X|=0x80;
WriteCommandLCM(X,0);
WriteDataLCM(DData);
}
//**********延時函數***************
void delay(unsigned int k)
{
unsigned int i,j;
for(i=0;i<k;i++)
{
for(j=0;j<121;j++)
{;}
}
}
/*******************************************
* 函數名稱: t0_init()
* 函數功能: 定時器0初始化
* 入口參數: 無
* 出口參數: 無
/********************************************/
void t0_init()
{
TMOD=0x51; //T1計數 T0定時 工作方式1
TH1=0x00; //計數初值
TL1=0x00;
TH0=0xE0;
TL0=0x00; //11。0592M 晶振10ms
EA=1; //開中斷
ET0=1;
TR0=1; //啟動
TR1=1;
}
//*********************************************
//數值轉換出個十百千的ASCII碼
//*********************************************
void conversion(uint temp_data)
{
bai=temp_data/100+0x30 ;
temp_data=temp_data%100; //取余運算
shi=temp_data/10+0x30 ;
ge=temp_data%10+0x30; //取余運算
}
/*******************************************
* 函數名稱: c10ms_out()
* 函數功能: 定時中斷0服務程序
修改顏色標志disp_tc（0:紅 1:綠 2:藍）
設置S0 S1 S2 選擇濾波器
計算脈沖，讀取色值
* 入口參數: 無
* 出口參數: 無
/********************************************/
void c10ms_out() interrupt 1
{ uint temp;
test_pin=!test_pin; //測試定時器中斷頻率引腳，可以用示波器觀察
TR0=0; //關閉定時
TR1=0; //關閉計數
// count+1實現先檢測綠色,再檢測藍色,然后檢測紅色,循環檢測
if(count==0)
{
count++;
s2=1;s3=1; //選擇濾波器為綠色
temp=(8<<TH1)+TL1; //計算這段時間內 TCS230 的輸出脈沖數
temp/=rp;
conversion(temp);
disp_R[2]=ge; //因為這次的中斷，是上次選擇濾波器的數值
disp_R[1]=shi;
disp_R[0]=bai;
}
else if(count==1)
{
count++;
s2=0;s3=1; //選擇濾波器為藍色
temp=(8<<TH1)+TL1; //計算這段時間內 TCS230 的輸出脈沖數
temp/=gp;
conversion(temp);
disp_G[2]=ge; //因為這次的中斷，是上次選擇濾波器的數值
disp_G[1]=shi;
disp_G[0]=bai;
}
else if(count==2)
{
count=0;
s2=0;s3=0; //選擇濾波器為紅色
temp=(8<<TH1)+TL1; //計算這段時間內 TCS230 的輸出脈沖數
temp/=bp;
conversion(temp);
disp_B[2]=ge; //因為這次的中斷，是上次選擇濾波器的數值
disp_B[1]=shi;
disp_B[0]=bai;
}
//定時器計數器重賦初值
TH0=0xE0;
TL0=0x00; //11。0592M 晶振，為10ms
TL1=0x00;//計數器清零
TH1=0x00;//計數器清零
TR0=1; //打開定時器
TR1=1; //打開計數器
}
/*******************************************
* 函數名稱: main()
/********************************************/
void main()
{
delay(10);
InitLcd(); //lcd初始化
s2=0; //初始設定S2引腳
s3=0; //初始設定S3引腳
t0_init(); //定時計數初使化
while(1)
{
DisplayOneChar(0,0,'G');
DisplayOneChar(1,0,':');
DisplayOneChar(2,0,disp_G[0]);
DisplayOneChar(3,0,disp_G[1]);
DisplayOneChar(4,0,disp_G[2]); //綠
DisplayOneChar(6,0,'B');
DisplayOneChar(7,0,':');
DisplayOneChar(8,0,disp_B[0]);
DisplayOneChar(9,0,disp_B[1]);
DisplayOneChar(10,0,disp_B[2]); //藍
DisplayOneChar(0,1,'R');
DisplayOneChar(1,1,':');
DisplayOneChar(2,1,disp_R[0]);
DisplayOneChar(3,1,disp_R[1]);
DisplayOneChar(4,1,disp_R[2]); //紅
delay(100) ;
}
}
|
|
