#include <reg52.h>
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char sbit LCD_RS=P2^0;
sbit LCD_RW=P2^1;
sbit LCD_EN=P2^2;
sbit key1=P1^0;
sbit key2=P1^1;
sbit key3=P1^2;
sbit key4=P1^3;
uchar Display_Buffer[8];
uchar Count,hour=12,min=12,sec=12;
bit flag,H_or_M;
void _delay_ms(unsigned int x)
{
unsigned char i;
while(x--)
{
for(i=0;i<120;i++);
}
} uchar LCD_Busy(void)//測忙
{
uchar LCD_Status;//返回值變量
LCD_RS=0;//讀取狀態
LCD_RW=1;
LCD_EN=1;
_nop_();_nop_();_nop_();_nop_();
LCD_Status=P0;
LCD_EN=0;
return LCD_Status;
} void LCD_Write_Command(uchar cmd)//寫指令
{
while((LCD_Busy()&0x80)==0x80);//測忙
LCD_RS=0;//
LCD_RW=0;
LCD_EN=0;
P0=cmd;
LCD_EN=1;
_nop_();_nop_();
LCD_EN=0;
_nop_();_nop_();
} void LCD_Write_Data(uchar dat)//寫數據
{
while((LCD_Busy()&0x80)==0x80);
LCD_RS=1;
LCD_RW=0;
LCD_EN=0;
P0=dat;
LCD_EN=1;
_nop_();_nop_();
LCD_EN=0;
_nop_();_nop_();
} void Init_LCD(void)//液晶初始化
{
_delay_ms(15);
LCD_Write_Command(0x38);
_delay_ms(5);
LCD_Write_Command(0x06);
_delay_ms(5);
LCD_Write_Command(0x0c);
_delay_ms(5);
LCD_Write_Command(0x01);
_delay_ms(5);
} void LCD_POS(uchar pos)//字符顯示位置
{
LCD_Write_Command(0x80|pos);
} void Show_String(uchar *str)//顯示字符串
{
while(*str!='\0')
LCD_Write_Data(*str++);
} /////lcd1602液晶顯示////// void Display_Time(uchar Hour,uchar Min,uchar Sec)
{
Display_Buffer[0]=Hour/10+'0';//小時十位
Display_Buffer[1]=Hour%10+'0';//小時個位
Display_Buffer[2]=':';//顯示:號
Display_Buffer[3]=Min/10+'0';//顯示分鐘十位
Display_Buffer[4]=Min%10+'0';//顯示分鐘個位
Display_Buffer[5]=':';//顯示:號
Display_Buffer[6]=Sec/10+'0';//顯示秒十位
Display_Buffer[7]=Sec%10+'0';//顯示秒個位
LCD_POS(0x40);//顯示在液晶第1行第0列
Show_String(Display_Buffer);
}
/////按鍵處理//////
void Set_time(void)
{
flag=0;
if(key1==0||key2==0||key3==0)//若key1,key2,key3其中有鍵按下，則為真
{
TR0=0;//定時器0停止
flag=1;//按鍵標志位為真
}
while(flag)//判斷那一個按鍵按下
{
if(key1==0)//判斷key1是否按下
{
while(!key1);//等待釋放
H_or_M=!H_or_M;//選擇是修改時還是分鐘
}
else if(key2==0)//判斷key2是否被按下
{
while(!key2);//等待釋放
if(H_or_M)//若H_OR_M為真，則修改小時
{
if(++hour==24)//若小時=24，則小時=0
hour=0;//小時加1
}
else//否則修改分鐘
{
if(++min==60)//若分鐘等于60，則分鐘等于0
min=0;//分鐘加1
}
}
else if(key3==0)//判斷key3是否被按下
{
while(!key3);//等待釋放
if(H_or_M)//若H_OR_M為真，則修改小時
{
if(--hour==0xff) //小時減1,若小時等于-1，則小時等于23
hour=23;
}
else//否則修改分鐘
{
if(--min==0xff)//分鐘減1，若分鐘等于-1，則分鐘等于59
min=59;
}
}
else if(key4==0)//判斷key4是否被按下
{
while(!key4);//等待釋放
flag=0;//按鍵標志清零
TR0=1;//定時器0啟動
}
Display_Time(hour,min,sec);//傳H,M,S值顯示到液晶
}
} void timer0_init(void)//定時器0初始化
{
TMOD=0x01;//定時器0,方式1
ET0=1;//
EA=1;//總中斷允許
TR0=1;//啟動定時器0
TH0=(65535-50000)/256;//裝高8位初值
TL0=(65535-50000)%256;//裝低8位初值
}
void main(void)//主函數
{
P1=0xff;//端口初始化
P3=0xff;
Init_LCD();//液晶初始化
timer0_init();//定時器0初始化
while(1)//無限循環
{
Display_Time(hour,min,sec);//液晶顯示時間
//_delay_ms(500);//延時
Set_time();//時間調整
}
} void timer0() interrupt 1//定時器0中斷
{
TH0=(65535-50000)/256;//重裝定時器0高8位
TL0=(65535-50000)%256;//重裝定時器0低8位
Count++;//計數加1
if(Count==20)//如果COUNT等于20
{
Count=0;//計數清零
sec++;//秒加1
if(sec==60)//判斷秒是否等于60
{
sec=0;//秒清零
min++;//分鐘加1
if(min==60)//判斷分鐘是否等于60
{
min=0;//若等于60，則清零分鐘
hour++;//小時加1
if(hour==24)//判斷小時是否等于24
{
hour=0;//若小時等于24,則清零小時，分鐘，秒
min=0;
sec=0;
}
}
}
}

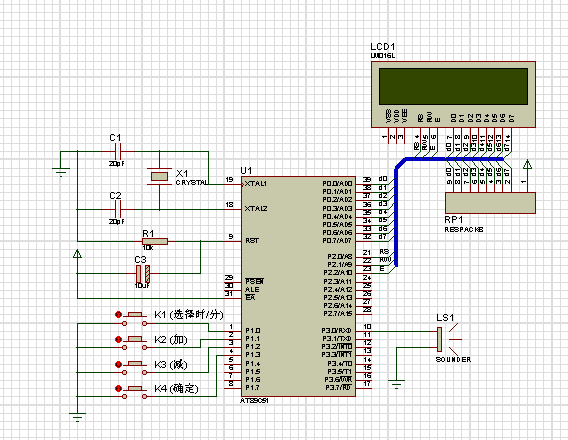

} 原理圖如下：
|
