單片機+人體紅外感應的防盜系統設計(仿真+源碼+PCB文件+報告)

ID:419380 · 發表于 2018-11-1 21:04

1.根據系統功能要求并且考慮產品的性價比進行系統的整體方案設計,包括系統的選型、所選芯片的功能、芯片外圍電路的合理設計等。
2.系統硬件抗干擾技術與軟件抗干擾技術的研究與實現。
3.系統硬件與軟件的聯合仿真與調試。

本設計是針對普通的家庭防盜而設計，與相似功能的系統相比，具有如下的創新：
（1）移植性高。本設計考慮現代家居的特點，參考了大多數的被盜情況，適合任何家庭使用。
（2）成本低。本設計采用單片機作為控制芯片，所需要的外圍電路較少，且所有子電路均能從市場上購買，制造成本低。
（3）功能擴展性好。本設計稍加修改就可增加檢查火災或煤氣泄漏等功能，發展前景很大。
（4）安全性高。本設計考慮到其安全性，采用全封閉安裝，致使竊賊無法破壞其裝備，具有良好的安全性。

制作基于51單片機和人體紅外感應模塊的的防盜系統電路原理圖如下：

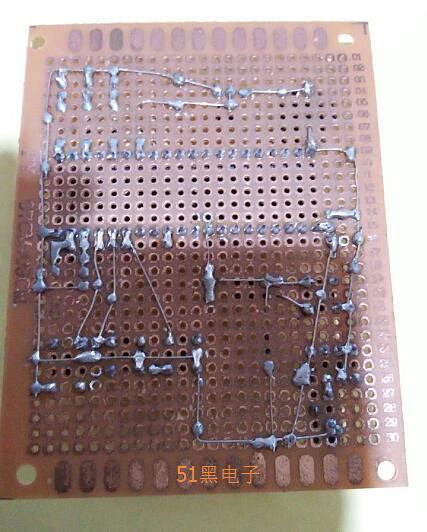

制作出來的實物圖如下：

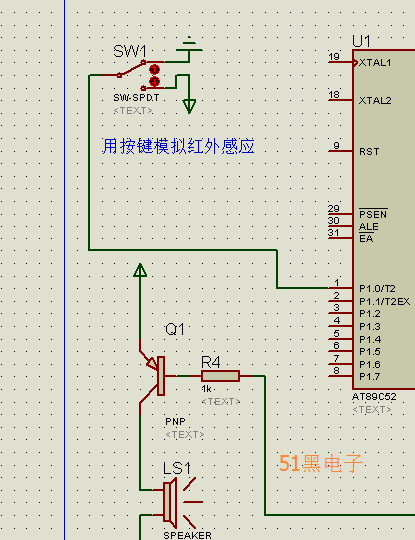

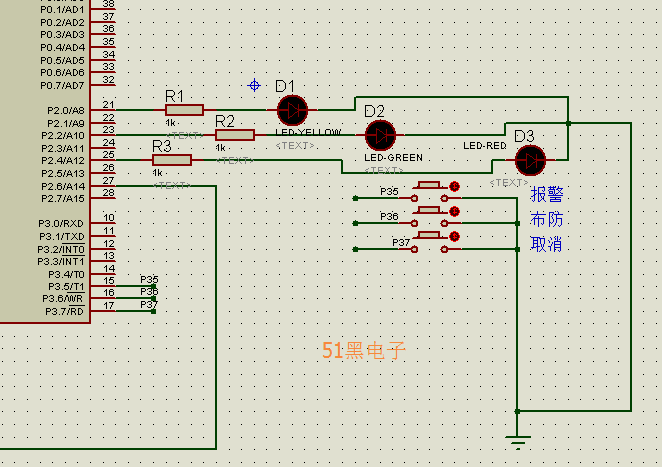

防盜系統仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

Altium Designer畫的防盜系統電路原理圖和PCB圖如下：(51hei附件中可下載工程文件)

防盜系統的單片機源程序如下:

#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit huang=P2^0;//黃燈
sbit lv=P2^2;//綠燈
sbit hong=P2^4;//紅燈
sbit hongwai=P1^0;//熱釋電
sbit butter=P2^6;//蜂鳴器低電平開蜂鳴器
sbit baojing=P1^1//直接報警按鍵;
sbit bufang=P1^7;//布防按鍵
sbit quxiao=P3^4;//取消按鍵
uchar tt=0;//定時器變量
uchar num=0;//定時的計時變量
uchar flag=0;//標志位
void timer1init(void)//定時器1，16位方式2
{ EA=0;
TMOD=0x11;//設置定時器0為工作方式1
TH0=(65536-10000)/256;
TL0=(65536-10000)%256;
ET0=1;//開定時器0中斷
TR0=1;//啟動定時器0
tt=0;//
EA=0;//關總中斷
}
void delay(uint z)//延時函數
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
void main()//主函數
{
huang=0;//初始黃燈亮
lv=0;//初始綠燈亮
hong=0;//初始紅燈亮
timer1init();//初始化定時器
while(1)
{
if(!baojing)//如果直接報警鍵被按下
{
delay(5);//延時消抖
if(!baojing)//判斷報警鍵是不是被按下
{
hong=1;//紅燈亮
lv=0; //綠燈滅
flag=7;//標志位等于7
butter=0;//蜂鳴器響
EA=0;//關中斷
}
while(!baojing);//判斷按鍵是不是彈開
delay(5);//如果彈開延時消抖
while(!baojing);//彈開后跳出程序
}
if((!bufang)&&(flag<4))//在初始狀態和按下取消鍵后可以進去這個函數
{
delay(5);//延時消抖
if(!bufang)//如果布防被按下
{
EA=1; //開定時器
flag=2;//另=2
}
while(!bufang);//布防鍵是不是彈開
delay(5);//延時
while(!bufang);//布防鍵彈開
}
if(!quxiao)//如果取消鍵按下
{
delay(5);//延時消抖
if(!quxiao)//取消鍵是不是按下
{
flag=3;//FLAG等于3
butter=1;//蜂鳴器不響
tt=0;//
num=0;//定時初始0
EA=0;//關中斷
lv=0;//綠燈滅
hong=0;//紅燈滅
}
while(!quxiao);//取消按鍵抬開
delay(5);//延時消抖
while(!quxiao);//如果彈開跳出
}
if(flag==4)//如果布防時間到
{
tt=0;//清計數為0
EA=0;//關中斷
num=0;//記的秒數清零
lv=1;//關綠燈
flag=5;//flag等于5
}
if(hongwai)//如果感應到人黃燈亮
huang=1;
else huang=0;//感應不到人黃燈滅
if(flag==5)//如果flag等于5
{
if(hongwai)//如果感應到人
{
butter=0;//蜂鳴器響
EA=1;//開中斷
}
}
}
}
void time0() interrupt 1
{
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
tt++;
if(tt==10)
{tt=0; num++;}
if((flag==5)&&(num%2==0))//布防15秒后會讓flag=5 ，num為偶數燈亮
hong=1;
if((flag==5)&&(num%2==1))//布防15秒后會讓flag=5 ，num為奇數燈滅
hong=0;
if((flag==2)&&(num%2==0))//按鍵布防鍵后flag等于2，num為偶數燈亮
lv=1;
if((flag==2)&&(num%2==1)) // 按鍵布防鍵后flag等于2，num為奇數燈滅
lv=0;
if((flag==2)&&(num==30))//布防時間，num=30即15秒，可以更改此實現布防延遲時間
flag=4;
}

復制代碼

所有資料51hei提供下載:

修改版本(防盜).7z (4.69 MB, 下載次數: 1179)
