概述
AP6305 是一款具有涓流，恒流，恒壓充電模式的鋰電池充電IC，可以分別給單節（4.2V/4.35V），雙節（8.4V/8.7V）鋰電池或三節（12.6V/13.05V）鋰電池進行快速高效地充電。AP6305具備較寬的輸入電源范圍，工作在 450KHz的開關頻率下，采用電流模式PWM降壓型開關結構，為鋰電池快速充電提供了微型、簡單且高效的解決方案。

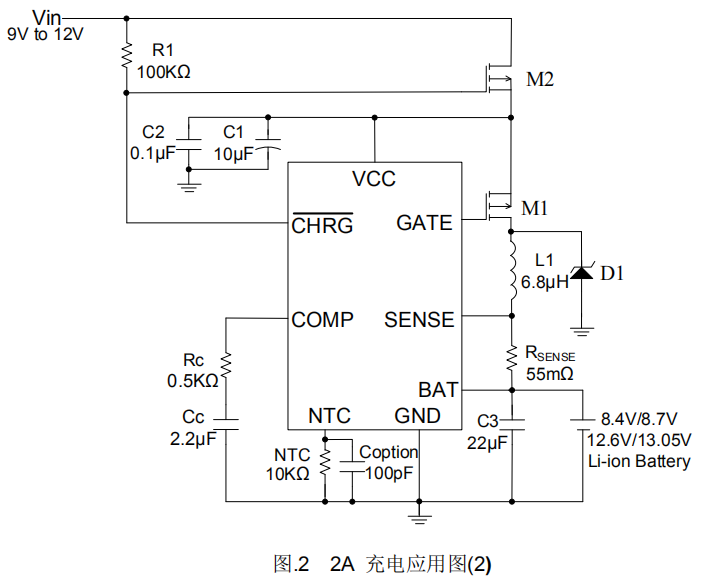

AP6305 由外部 Sense 電阻設定充電電流的大小，電流精度達到±10%以內；內部由分壓電阻和精準的參考電壓將每節電池的浮充電壓設定 4.2V/4.35V（單節），
8.4V 或 8.7V（雙節）12.6V 或13.05V（三節）同時具有高達±1%的精度。內部含有定時器設定涓流充電時間和電流模式充電時間。當充電結束后，如果電池電壓降到比浮充電壓低大約3.5%時，控制器自動重新對電池進行充電。當輸入電源IC去掉之后，芯片自動進入休眠模式。芯片有對電池溫度進行實時檢測功能，具備自恢復功能。
特點
寬范圍電源電壓：
6V~20V－4.2V版或4.35V版
8.9V~20V－8.4V版或8.7V版
15V~20V－12.6V版或13.05V版
高效電流模式PWM控制結構450KHz開關頻率
高達2A的充電電流
充電結束時電流檢測輸出
3小時充電終止定時器
±1%
的充電電壓精度
±10% 的充電電流精度
防倒灌電流低至9µA
自動給電池再充電
電池電壓較低時自動進入涓流充電模式
輸入電源去除自動進入休眠模式
電池溫度檢測
采用低ESR的陶瓷電容輸出穩定
應用場合
便攜式筆記本電腦
便攜式DVD
手持設備
電子IC
封裝形式
SOP8
