單片機電子秤仿真的問題求助如何修改

ID:414432 · 發表于 2018-10-25 10:43

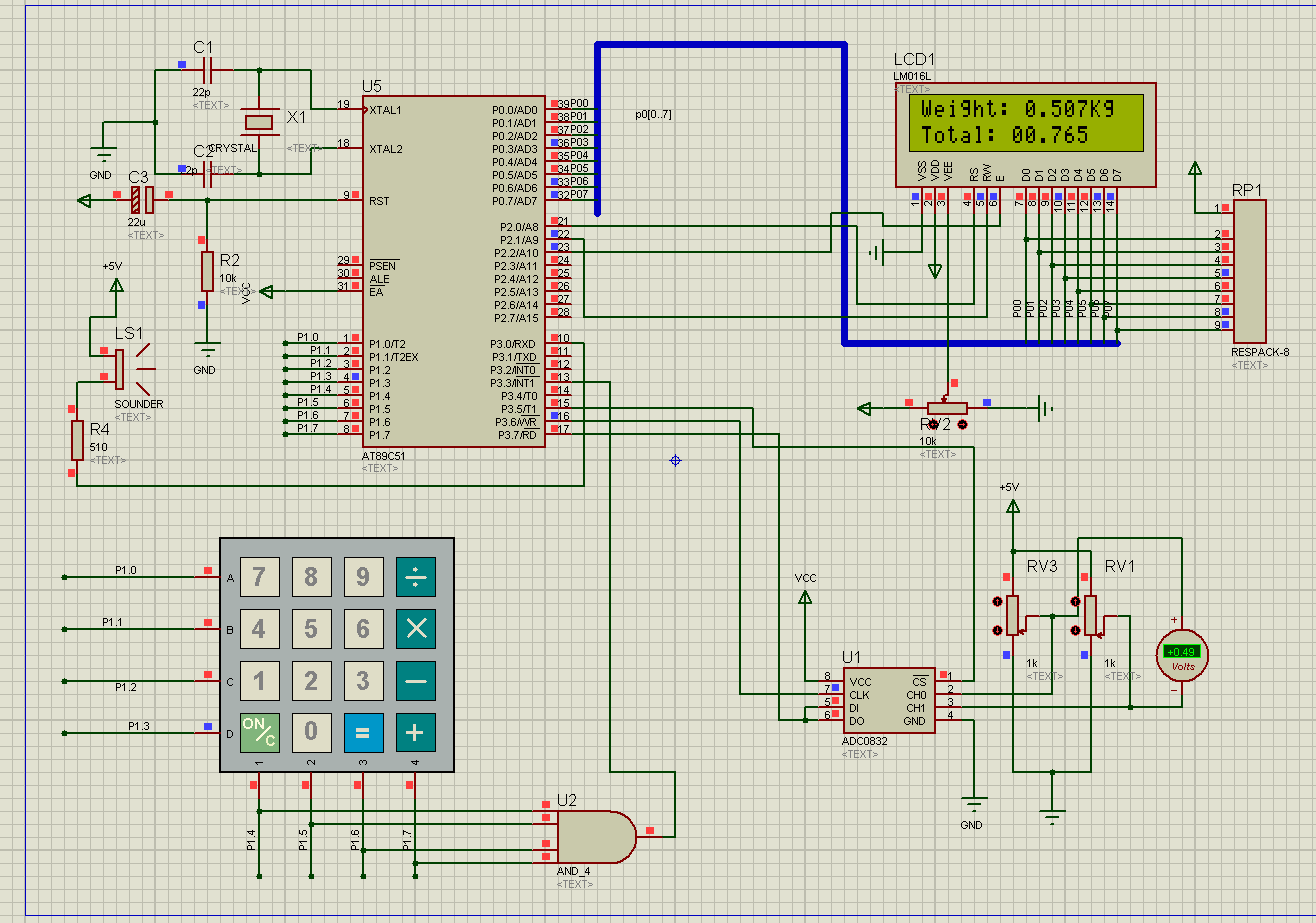

電子秤課程設計 鍵盤有問題程序可能有問題按=后總價一直顯示00.765
#include<reg51.h>
#include<intrins.h>
#include <absacc.h>
#include <math.h>

#define uchar unsigned char
#define uint unsigned int
#define BUSY  0x80                            //常量定義
#define DATAPORT P0

sbit ADCS =P3^5;
sbit ADDI =P3^7;
sbit ADDO =P3^7;
sbit ADCLK =P3^6;

sbit LCM_RS=P2^0;
sbit LCM_RW=P2^1;
sbit LCM_EN=P2^2;
uint x1,y1,z1=0,w1,temp1;
uchar ad_data,k,n,m,e,num,s;                            //采樣值存儲
sbit beep =P3^0;

char press_data;                               //標度變換存儲單元
unsigned char ad_alarm;                         //報警值存儲單元
unsigned char press_ge=0;                      //顯示值百位
unsigned char press_shifen=0;                      //顯示值十位
unsigned char press_baifen=0;                      //顯示值個位
unsigned char press_qianfen=0;                      //顯示值十分位

uchar code str0[]={"Weight:  . Kg "};
uchar code str2[]={"Price:       "};
uchar code str3[]={"Total:          "};
uchar code table2[]={0x37,0x38,0x39,0xfd,0x34,0x35,0x36,0x78,0x31,0x32,0x33,0x2d,0x3d,0x30,0x2e,0x2b}; //鍵盤碼

void delay(uint);
void lcd_wait(void);
void delay_LCM(uint);                                                       //LCD延時子程序
void initLCM( void);                                                          //LCD初始化子程序
void lcd_wait(void);                                                       //LCD檢測忙子程序
void WriteCommandLCM(uchar WCLCM,uchar BusyC);                            //寫指令到ICM子函數
void WriteDataLCM(uchar WDLCM);                                           //寫數據到LCM子函數
void DisplayOneChar(uchar X,uchar Y,uchar DData);                         //顯示指定坐標的一個字符子函數
void DisplayListChar(uchar X,uchar Y,uchar code *DData);                   //顯示指定坐標的一串字符子函數
void weishu(uint m);
void weishu1(uint m);
void display(void);
uchar Adc0832(unsigned char channel);
void alarm(void);
void data_pro(void);
/**********main funcation************/

void main(void)
{
delay(500);                   //系統延時500ms啟動
//ad_data=0;                      //采樣值存儲單元初始化為0
   initLCM( );

   WriteCommandLCM(0x01,1);          //清顯示屏
DisplayListChar(0,0,str0);
   DisplayListChar(0,1,str2);
while(1)
{
   ad_data =Adc0832(0);    //采樣值存儲單元初始化為0
   alarm();
   data_pro();
   display();
if(k==1)
   {
   DisplayOneChar((s+7),1,table2[num-1]);
   x1=m;
   y1=n;
   y1=y1*10+x1;
   }

if(k=='*')
{
   data_pro();
   WriteCommandLCM(0x01,1);
   weishu(z1);
   k=0;
}
if(k=='=')
{
      z1=z1*temp1;
      WriteCommandLCM(0x01,1);
      DisplayListChar(0,1,str3);
      s=0;
      weishu1(765);
      k=0;
}
if(k==' ')
{
   WriteCommandLCM(0x80+0x40,1);
   WriteCommandLCM(0x01,1);
   z1=0;
   s=0;    //防止清零時指針后移動
}
  }
}

/*********延時K*1ms,12.000mhz**********/

void delay(uint k)
{
uint i,j;
for(i=0;i<k;i++)
for(j=0;j<100;j++);
}
/**********寫指令到ICM子函數************/

void WriteCommandLCM(uchar WCLCM,uchar BusyC)
{
if(BusyC)
lcd_wait();
DATAPORT=WCLCM;
LCM_RS=0;                // 選中指令寄存器
LCM_RW=0;
LCM_RW=0;             // 寫模式
LCM_EN=1;
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
LCM_EN=0;

}

/**********寫數據到LCM子函數************/

void WriteDataLCM(uchar WDLCM)
{
lcd_wait( );          //檢測忙信號
DATAPORT=WDLCM;
LCM_RS=1;             // 選中數據寄存器
LCM_RW=0;             // 寫模式
LCM_EN=1;
_nop_();
   _nop_();
   _nop_();
   _nop_();
   _nop_();
   _nop_();
   _nop_();
_nop_();
LCM_EN=0;
}
/***********lcm內部等待函數*************/

void lcd_wait(void)
{
DATAPORT=0xff;       //讀LCD前若單片機輸出低電平,而讀出LCD為高電平,則沖突,Proteus仿真會有顯示邏輯黃色
LCM_EN=1;
LCM_RS=0;
LCM_RW=0;
LCM_RW=1;
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
while(DATAPORT&BUSY)
{  LCM_EN=0;
   _nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
   LCM_EN=1;
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
   }
   LCM_EN=0;

}

/**********LCM初始化子函數***********/

void initLCM( )
{
LCM_EN=0;
DATAPORT=0;
delay(15);
WriteCommandLCM(0x38,0); //三次顯示模式設置，不檢測忙信號
delay(5);
WriteCommandLCM(0x38,0);
delay(5);
WriteCommandLCM(0x38,0);
delay(5);

WriteCommandLCM(0x38,1); //8bit數據傳送，2行顯示，5*7字型，檢測忙信號
WriteCommandLCM(0x08,1); //關閉顯示，檢測忙信號
WriteCommandLCM(0x01,1); //清屏，檢測忙信號
WriteCommandLCM(0x06,1); //顯示光標右移設置，檢測忙信號
WriteCommandLCM(0x0c,1); //顯示屏打開，光標不顯示，不閃爍，檢測忙信號
TMOD=0x11;
EA=1;
ET1=1;
TR1=1;
k=0;
x1=0;
y1=0;
z1=0;
}

/****顯示指定坐標的一個字符子函數****/

void DisplayOneChar(uchar X,uchar Y,uchar DData)

{
Y&=0x01;
X&=0x0f;
if(Y)
X|=0x40;             //若y為1（顯示第二行），地址碼+0X40
X|=0x80;                   //指令碼為地址碼+0X80
WriteCommandLCM(X,1);
WriteDataLCM(DData);
}

/*******顯示指定坐標的一串字符子函數*****/

void DisplayListChar(uchar X,uchar Y,uchar code *DData)
{
uchar ListLength=0;
Y&=0x01;
X&=0x0f;
while(X<16)
{
      DisplayOneChar(X,Y,DData[ListLength]);
      ListLength++;
      X++;
}
}

/*****************系統顯示子函數*****************/

void display(void)
{
   WriteCommandLCM(0x0c,1);                   //顯示屏打開，光標不顯示，不閃爍，檢測忙信號
DisplayListChar(0,0,str0);
//DisplayListChar(0,1,str2);

DisplayOneChar(8,0,press_ge+0x30);
DisplayOneChar(10,0,press_shifen+0x30);
DisplayOneChar(11,0,press_baifen+0x30);
DisplayOneChar(12,0,press_qianfen+0x30);
delay(1000);                            //穩定顯示
}
/************
讀ADC0832函數
************/

//采集并返回
uchar Adc0832(unsigned char channel)    //AD轉換，返回結果
{
   uchar i=0;
uchar j;
uint dat=0;
uchar ndat=0;

if(channel==0)channel=2;
if(channel==1)channel=3;
ADDI=1;
_nop_();
_nop_();
ADCS=0;//拉低CS端
_nop_();
_nop_();
ADCLK=1;//拉高CLK端
_nop_();
_nop_();
ADCLK=0;//拉低CLK端,形成下降沿1
_nop_();
_nop_();
ADCLK=1;//拉高CLK端
ADDI=channel&0x1;
_nop_();
_nop_();
ADCLK=0;//拉低CLK端,形成下降沿2
_nop_();
_nop_();
ADCLK=1;//拉高CLK端
ADDI=(channel>>1)&0x1;
_nop_();
_nop_();
ADCLK=0;//拉低CLK端,形成下降沿3
ADDI=1;//控制命令結束
_nop_();
_nop_();
dat=0;
for(i=0;i<8;i++)
{
      dat|=ADDO;//收數據
      ADCLK=1;
      _nop_();
      _nop_();
      ADCLK=0;//形成一次時鐘脈沖
      _nop_();
      _nop_();
      dat<<=1;
      if(i==7)dat|=ADDO;
}
for(i=0;i<8;i++)
{
      j=0;
      j=j|ADDO;//收數據
      ADCLK=1;
      _nop_();
      _nop_();
      ADCLK=0;//形成一次時鐘脈沖
      _nop_();
      _nop_();
      j=j<<7;
      ndat=ndat|j;
      if(i<7)ndat>>=1;
}
ADCS=1;//拉低CS端
ADCLK=0;//拉低CLK端
ADDO=1;//拉高數據端,回到初始狀態
dat<<=8;
dat|=ndat;
return(dat);          //return ad k
}

void data_pro(void)
{
   unsigned int;
   float  press;

   if(0<ad_data<256)
      {
         int vary=ad_data;
         press=(0.019531*vary);

         temp1=(int)(press*1000);                   //放大1000倍，便于后面的計算


         press_ge=temp1/1000;                   //取壓力值百位
         press_shifen=(temp1%1000)/100;             //取壓力值十位
         press_baifen=((temp1%1000)%100)/10;          //取壓力值個位
         press_qianfen=((temp1%1000)%100)%10;          //取壓力值十分位

            }

}
/*****************報警子函數*******************/

void alarm(void)
{
   if(ad_data>=256)

         beep=0;       //則啟動報警

   else
         beep=1;
}
void weishu(uint m)
{
uchar wei4,wei3,wei2,wei1,wei0;
wei4=m/10000;
wei3=m%10000/1000;
wei2=m%1000/100;
wei1=m%100/10;
wei0=m%10;
DisplayOneChar(7,1,0x30+wei4);
DisplayOneChar(8,1,0x30+wei3);
DisplayOneChar(10,1,0x30+wei2);
   //DisplayOneChar(10,1,'.');
DisplayOneChar(11,1,0x30+wei1);
DisplayOneChar(12,1,0x30+wei0);

}
void weishu1(uint m)
{
uchar wei5,wei4,wei3,wei2,wei1,wei0;
wei5=m/100000;
wei4=m%100000/10000;
wei3=m%10000/1000;
wei2=m%1000/100;
wei1=m%100/10;
wei0=m%10;
DisplayOneChar(7,1,0x30+wei4);
DisplayOneChar(8,1,0x30+wei3);
DisplayOneChar(9,1,'.');
DisplayOneChar(10,1,0x30+wei2);
//DisplayOneChar(10,1,'.');
DisplayOneChar(11,1,0x30+wei1);
DisplayOneChar(12,1,0x30+wei0);

}
void temer1() interrupt 3
{ uchar temp;
  EX1=0;
  P1=0xfe;
  temp=P1;
  temp=temp&0xf0;
  if(temp!=0xf0)
  {
delay(5);
temp=P1;
temp=temp&0xf0;
while(temp!=0xf0)
{
   temp=P1;
   switch(temp)
   {
      case 0xee:num=1;n=7;k=1,s++;break;
      case 0xde:num=2;n=8;k=1,s++;break;
      case 0xbe:num=3;n=9;k=1,s++;break;
      case 0x7e:num=4;k='/',s++;break;
   }
   while(temp!=0xf0)
   {
         temp=P1;
      temp=temp&0xf0;
   }
//DisplayOneChar((s+6),1,table2[num-1]);
}
  }
  P1=0xfd;
  temp=P1;
  temp=temp&0xf0;
  if(temp!=0xf0)
  {
delay(5);
temp=P1;
temp=temp&0xf0;
while(temp!=0xf0)
{
   temp=P1;
   switch(temp)
   {
      case 0xed:num=5;n=4;k=1;s++;break;
      case 0xdd:num=6;n=5;k=1;s++;break;
      case 0xbd:num=7;n=6;k=1;s++;break;
      case 0x7d:num=8;k='*';s++;break;
   }
   while(temp!=0xf0)
   {
         temp=P1;
      temp=temp&0xf0;
   }
//DisplayOneChar(k+6,1,table2[num-1]);
}
  }
  P1=0xfb;
  temp=P1;
  temp=temp&0xf0;
  if(temp!=0xf0)
  {
delay(5);
temp=P1;
temp=temp&0xf0;
while(temp!=0xf0)
{
   temp=P1;
   switch(temp)
   {
      case 0xeb:num=9;n=1;k=1;s++;break;
      case 0xdb:num=10;n=2;k=1;s++;break;
      case 0xbb:num=11;n=3;k=1;s++;break;
      case 0x7b:num=12;k='-';s++;break;
   }
   while(temp!=0xf0)
   {
         temp=P1;
      temp=temp&0xf0;
   }
// DisplayOneChar(k+6,1,table2[num-1]);

}
  }
  P1=0xf7;
  temp=P1;
  temp=temp&0xf0;
  if(temp!=0xf0)
  {
delay(5);
temp=P1;
temp=temp&0xf0;
while(temp!=0xf0)
{
   temp=P1;
   switch(temp)
   {
      case 0xe7:num=13;k=' ';break;
      case 0xd7:num=14;n=0;k=1;s++;;break;
      case 0xb7:num=15;k='=';s++;break;
      case 0x77:num=16;k='+';s++;;break;
   }
   while(temp!=0xf0)
   {
         temp=P1;
      temp=temp&0xf0;
   }
//DisplayOneChar(k+6,1,table2[num-1]);
   }

  }
  EX1=1;
}

ID:414432 · 發表于 2018-10-25 10:44

價格顯示有問題按=后一直是00.765

ID:414432 · 發表于 2018-10-25 10:45

要如何修改才能正確顯示總價 求助
