關于用模擬數字電路實現簡易數控電壓源設計的問題

ID:413272 · 發表于 2018-10-21 20:40

設計并制作一個簡易的數控穩壓電源。電源設有“電壓增” （UP）和“電壓減” （DOWN）兩個鍵，按 UP 時輸出電壓步進增加，按 DOWN 時步進減小。
PS：最好不用單片機
基本要求如下：
(1) 輸出電壓范圍為 5~12V，步進為 1V；
(2) 輸出電壓的誤差≤±0.2V；
(3) 最大輸出電流≥1A。發揮部分：顯示設定的電壓值；
說明：
(1) 分別測試輸出電壓為 5V、6V、7V、…11V 和 12V 的電壓值；
(2) 最大輸出電流通過設計方案予以保證。

參考元器件：74HC193，74HC138，LM317，CD4511，S8050/8550，DAC0832， TL082/NE5532，TIP41/2N3055/3DD15。

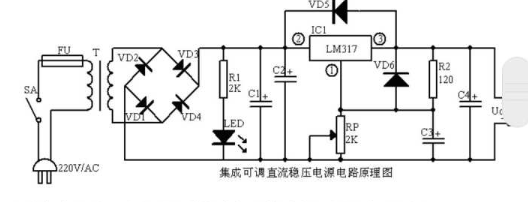

從網上找到了基本的電路圖，但是不知道如何滿足步進1V這個要求，還有需不需要設計鍵盤電路以及如何設計？
多謝各位相助，萬分感謝！！！

ID:471389 · 發表于 2019-7-31 17:30

樓主搞定了嗎？？

ID:342822 · 發表于 2019-7-31 22:02

呵呵~~將可調電阻RP1K改成數字電位器。

ID:10947 · 發表于 2019-8-1 12:05

把RP可調電阻換成三極管控制的電阻

ID:155507 · 發表于 2019-8-2 17:36

我給你來個試試

ID:623804 · 發表于 2019-10-14 13:01

問一下樓主，從那找到基本原理圖。。。能私發我一份嗎

ID:491875 · 發表于 2019-10-15 08:53

CD40192配合運放可以解決

ID:151348 · 發表于 2019-10-15 11:29

提供個思路，改變RP另一端的電位，電位由“單片機+DAC0832+運放”的輸出產生，具體計算自己摸索

ID:491875 · 發表于 2019-10-15 11:44

這個電路可以參考一下，將SGL8022改成CD40192相關電路就可以了，不過，CD40192的供電電壓必須穩壓

ID:491875 · 發表于 2019-10-15 11:52

參考一下本論壇觸摸調壓直流穩壓電源 - 電子制作DIY 單片機論壇 http://www.zg4o1577.cn/bbs/dpj-171348-1.html

ID:109115 · 發表于 2019-10-15 13:20

采用pwm濾波產生模擬電壓代替電位器

ID:96857 · 發表于 2019-10-15 14:21

這電路不可行，2K的RP，1A電流，2KW可能嗎？

ID:624519 · 發表于 2019-10-15 15:35

CD40192配合運放可以解決

ID:623804 · 發表于 2019-10-15 18:51

angmall 發表于 2019-8-2 17:36
我給你來個試試

LM317的3，2之間的二極管去哪了？

ID:491875 · 發表于 2019-10-16 10:39

十七人中最少年發表于 2019-10-15 18:51
LM317的3，2之間的二極管去哪了？

二極管只是保護作用，實際上，不用也沒有多大問題

ID:961497 · 發表于 2021-8-20 21:24

同問，我是小白，現在也在這里卡住了，求樓主的原理圖
