串口觸摸屏TJC4024K032_011怎么與STM32通信，有點不明白。

[復制鏈接]
跳轉到指定樓層
樓主
ID:401004 發表于 2018-10-12 15:03 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
初學者，之前沒有接觸過stm32，感覺有點困難，求大佬幫助。




分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:160834 發表于 2018-10-12 22:10 | 只看該作者

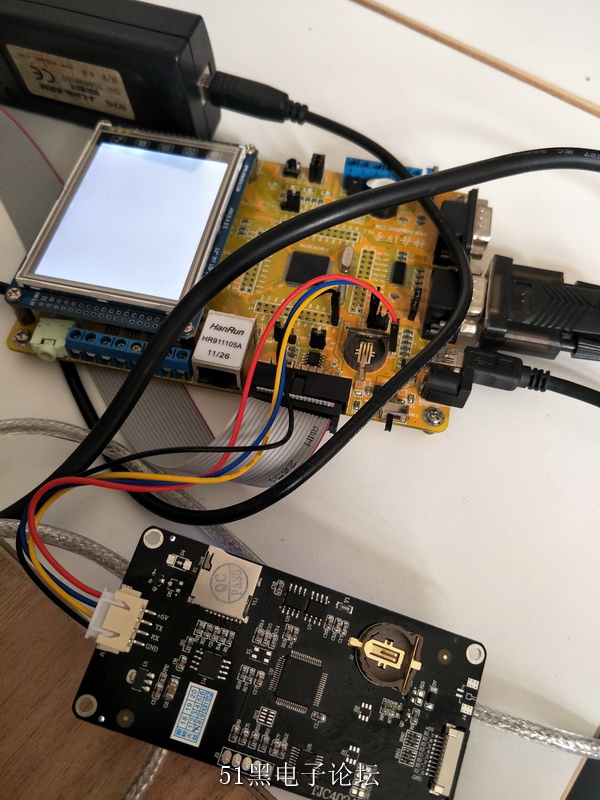

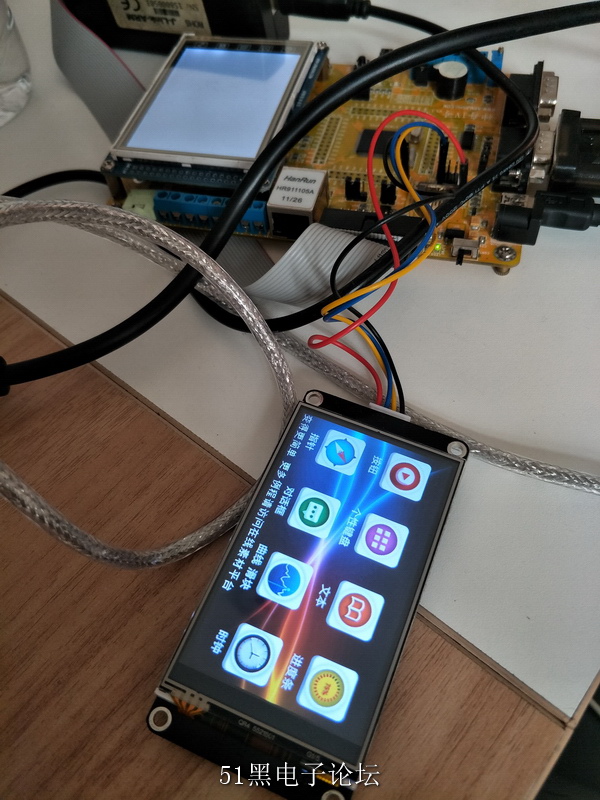

串口屏和單片機通訊  用的是串口發送和接收  但是要完成通訊 還需根據串口屏的傳輸協議。每個廠家串口屏的指令都不同，而串口屏也是由單片機驅動液晶做成的。 所以實際也就是單片機和單片機之間的通訊。每款串口屏的串口指令都會在相應的產品指令說明中。

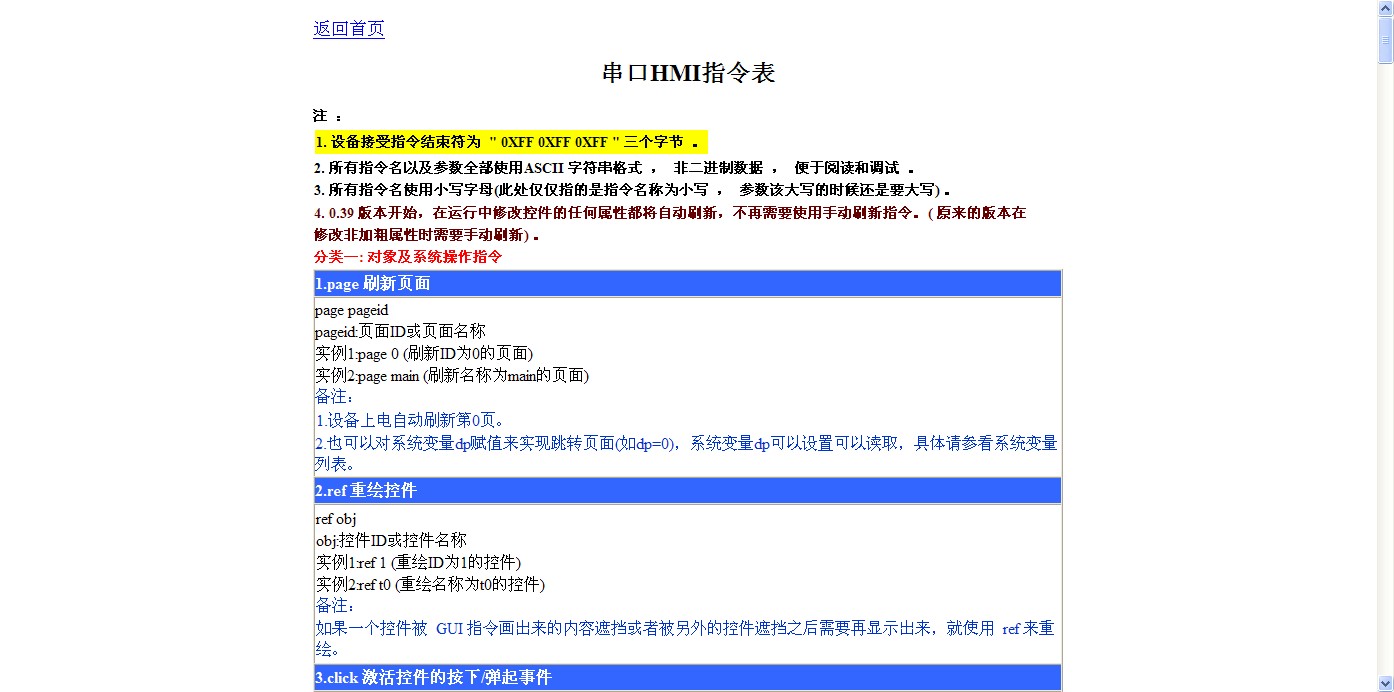

例如:這款串口屏這個指令
1.page 刷新頁面
page pageid
pageid:頁面ID或頁面名稱
實例1:page 0 (刷新ID為0的頁面)
實例2:page main (刷新名稱為main的頁面)
備注：
1.設備上電自動刷新第0頁。
2.也可以對系統變量dp賦值來實現跳轉頁面(如dp=0)，系統變量dp可以設置可以讀取，具體請參看系統變量列表。
在串口屏編程軟件里把主頁定義好后。連接其它單片機，單片機只要發送 "page main"  串口屏顯示的內容就會跳轉到你需要的主頁。

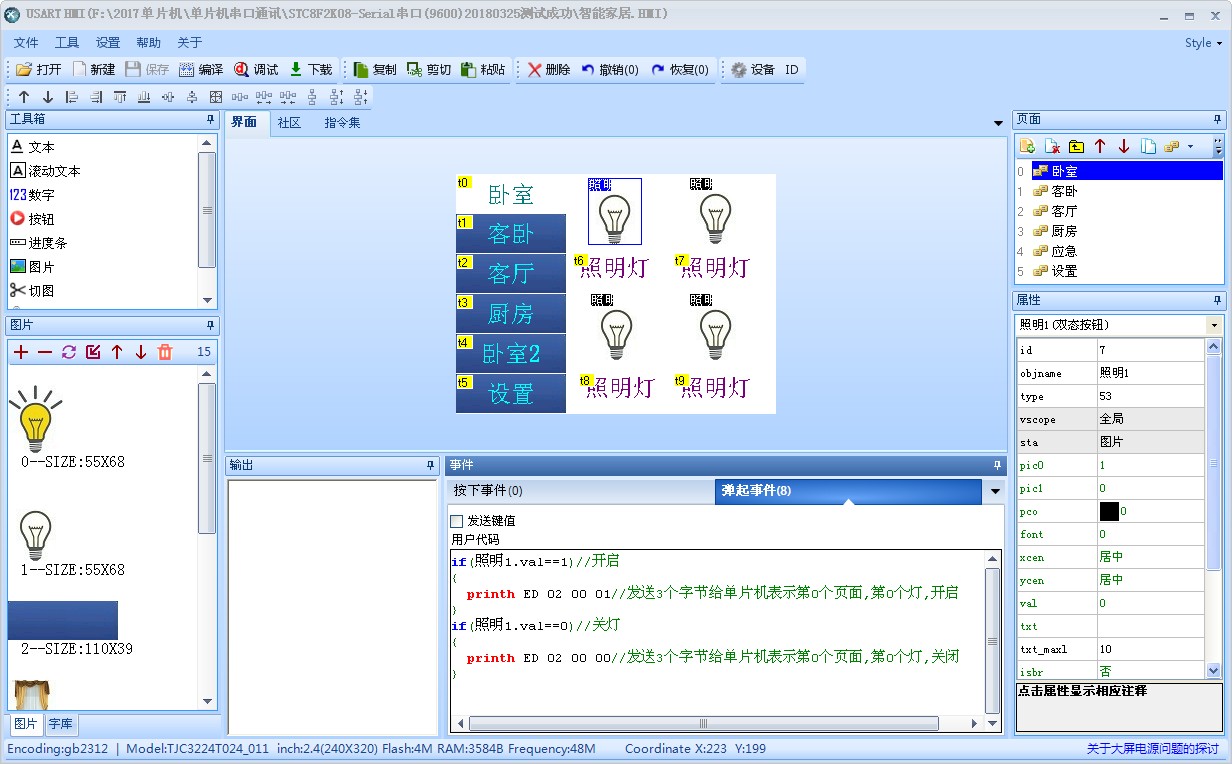

這是串口屏里編寫的內容和串口協議。我這里用的是按了串口屏上這個按鈕圖標 就發送 ED 02 00 01 4個字符。 單片機接收到4個字符后，驅動相應的IO口是低電平或高電平。

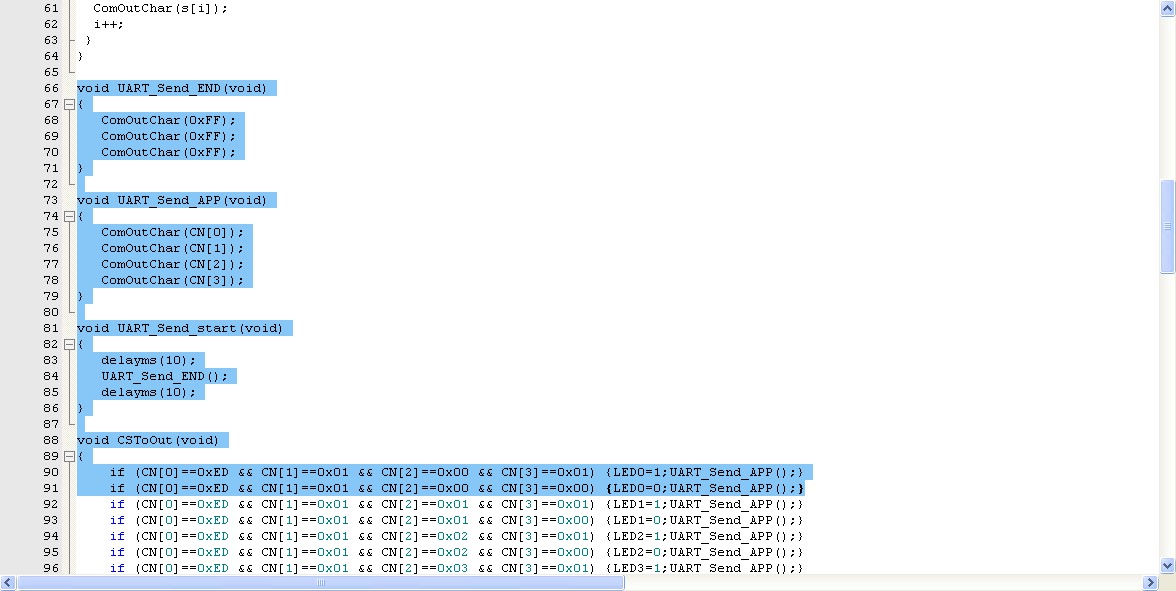

這是單片機接收字符后的判斷子程序。

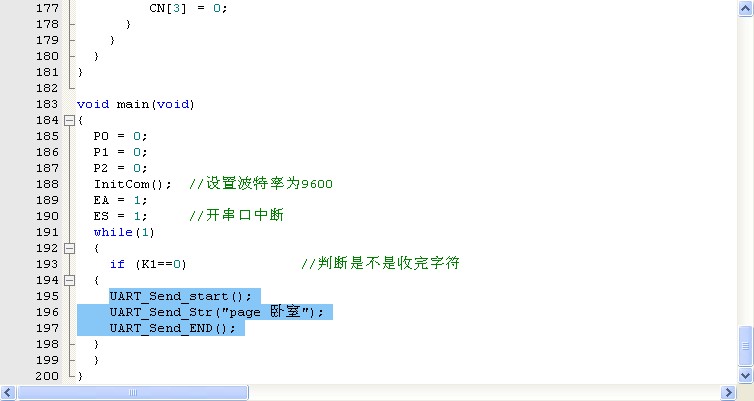

這是單片機發送指令給串口屏。串口屏的指令詳見指令說明。
只要按照串口屏指令格式發送，就會正確執行。

串口屏和任何單片機通訊都是這個原理。 C51也好，AVR也好，STM32也好。 先要把單片機的串口通訊程序?qū)懻_。確保發送和接收都沒問題。再去跟串口屏通訊。你只要把兩片單片機之間的串口通訊搞正確了，這個也就是一樣的。


評分

參與人數 2黑幣 +98 收起 理由
葉非夜 + 8 贊一個！
admin + 90 回帖助人的獎勵！

查看全部評分

回復

使用道具 舉報

板凳
ID:401004 發表于 2018-10-16 17:26 | 只看該作者
QIANLILI 發表于 2018-10-12 22:10
串口屏和單片機通訊  用的是串口發送和接收  但是要完成通訊 還需根據串口屏的傳輸協議。每個廠家串口屏的 ...

大神，可以把完整的程序發給我參考一下嗎？
回復

使用道具 舉報

地板
ID:160834 發表于 2018-10-17 21:46 | 只看該作者
好的  給你我寫的C51的單片機和USART HMI串口屏通訊的程序。
單片機建議用STC89C52  P0口可以不用加上拉電阻。
程序是串口屏上建按鈕，按一下，發送指令給單片機。單片機接收后提取指令后再判斷。
判斷后再驅動相應的IO為高電平或低電平。可以直接接LED發光管觀察輸出結果。
至于串口屏的程序，建議參照串口屏的編程要求輸出定義的指令。
例如:

if(照明1.val==1)  //開啟
{
  printh ED 02 00 01
}
if(照明1.val==0)  //關燈
{
  printh ED 02 00 00
}

其中：ED 02 00 01 和 ED 02 00 00 就是我自己定義的通訊指令。 這個可以和單片機配套使用。

#include <Reg52.h>

sbit LED0=P0^0;//指示燈
sbit LED1=P0^1;//指示燈
sbit LED2=P0^2;//指示燈
sbit LED3=P0^3;//指示燈
sbit LED4=P0^4;//指示燈
sbit LED5=P0^5;//指示燈
sbit LED6=P0^6;//指示燈
sbit LED7=P0^7;//指示燈

sbit LED8=P1^0;//指示燈
sbit LED9=P1^1;//指示燈
sbit LED10=P1^2;//指示燈
sbit LED11=P1^3;//指示燈
sbit LED12=P1^4;//指示燈
sbit LED13=P1^5;//指示燈
sbit LED14=P1^6;//指示燈
sbit LED15=P1^7;//指示燈

sbit LED16=P2^0;//指示燈
sbit LED17=P2^1;//指示燈
sbit LED18=P2^2;//指示燈
sbit LED19=P2^3;//指示燈
sbit LED20=P2^4;//指示燈
sbit LED21=P2^5;//指示燈
sbit LED22=P2^6;//指示燈
sbit LED23=P2^7;//指示燈

sbit K1=P3^2;

unsigned char CT;
unsigned char UT;
unsigned char CN[4];

void delayms(unsigned int i)
{
  unsigned int j;
  while(i--)
  {
   for(j = 0; j < 125; j++);
   }
}

//向串口輸出一個字符（非中斷方式）
void ComOutChar(unsigned char OutData)
{
ES = 0;
TI = 0;
SBUF = OutData;   //輸出字符
while(!TI);       //空語句判斷字符是否發完
TI = 0;           //清TI
ES = 1;
}

void UART_Send_Str(char *s)
{
int i=0;
while(s!=0)
{
  ComOutChar(s);
  i++;
}
}

void UART_Send_END(void)
{
  ComOutChar(0xFF);
  ComOutChar(0xFF);
  ComOutChar(0xFF);
}

void UART_Send_APP(void)
{
  ComOutChar(CN[0]);
  ComOutChar(CN[1]);
  ComOutChar(CN[2]);
  ComOutChar(CN[3]);
}

void UART_Send_start(void)
{
  delayms(10);
  UART_Send_END();
  delayms(10);
}

void CSToOut(void)
{
    if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x00 && CN[3]==0x01) {LED0=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x00 && CN[3]==0x00) {LED0=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x01 && CN[3]==0x01) {LED1=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x01 && CN[3]==0x00) {LED1=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x02 && CN[3]==0x01) {LED2=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x02 && CN[3]==0x00) {LED2=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x03 && CN[3]==0x01) {LED3=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x03 && CN[3]==0x00) {LED3=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x04 && CN[3]==0x01) {LED4=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x04 && CN[3]==0x00) {LED4=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x05 && CN[3]==0x01) {LED5=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x05 && CN[3]==0x00) {LED5=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x06 && CN[3]==0x01) {LED6=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x06 && CN[3]==0x00) {LED6=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x07 && CN[3]==0x01) {LED7=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x01 && CN[2]==0x07 && CN[3]==0x00) {LED7=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x00 && CN[3]==0x01) {LED8=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x00 && CN[3]==0x00) {LED8=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x01 && CN[3]==0x01) {LED9=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x01 && CN[3]==0x00) {LED9=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x02 && CN[3]==0x01) {LED10=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x02 && CN[3]==0x00) {LED10=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x03 && CN[3]==0x01) {LED11=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x03 && CN[3]==0x00) {LED11=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x04 && CN[3]==0x01) {LED12=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x04 && CN[3]==0x00) {LED12=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x05 && CN[3]==0x01) {LED13=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x05 && CN[3]==0x00) {LED13=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x06 && CN[3]==0x01) {LED14=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x06 && CN[3]==0x00) {LED14=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x07 && CN[3]==0x01) {LED15=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x02 && CN[2]==0x07 && CN[3]==0x00) {LED15=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x00 && CN[3]==0x01) {LED16=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x00 && CN[3]==0x00) {LED16=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x01 && CN[3]==0x01) {LED17=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x01 && CN[3]==0x00) {LED17=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x02 && CN[3]==0x01) {LED18=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x02 && CN[3]==0x00) {LED18=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x03 && CN[3]==0x01) {LED19=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x03 && CN[3]==0x00) {LED19=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x04 && CN[3]==0x01) {LED20=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x04 && CN[3]==0x00) {LED20=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x05 && CN[3]==0x01) {LED21=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x05 && CN[3]==0x00) {LED21=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x06 && CN[3]==0x01) {LED22=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x06 && CN[3]==0x00) {LED22=0;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x07 && CN[3]==0x01) {LED23=1;UART_Send_APP();}
  if (CN[0]==0xED && CN[1]==0x03 && CN[2]==0x07 && CN[3]==0x00) {LED23=0;UART_Send_APP();}
}

//串口初始化 晶振為11.0592M　方式1 波特率9600
void InitCom(void)
{
SCON = 0x50; //串口方式1,允許接收
TMOD = 0x20; //定時器1定時方式2
TCON = 0x40; //設定時器1開始計數
TH1 = 0xFD;
TL1 = 0xFD;
RI = 0;      //清收發標志
TI = 1;
TR1 = 1;     //啟動定時器
}

//串口接收中斷
void ComInINT(void) interrupt 4 using 1
{
if (RI == 1)
{
  RI = 0;
  UT = SBUF;
  if(UT==0xED)
  {
    CN[0] = SBUF;
  }
  else if(CN[0]==0xED)
  {
   CT++;
    CN[CT] = SBUF;
   if (CT == 3)
   {
    CSToOut();
    CT = 0;
    CN[0] = 0;
    CN[1] = 0;
    CN[2] = 0;
         CN[3] = 0;
   }
  }
}
}

void main(void)
{
P0 = 0;
P1 = 0;
P2 = 0;
InitCom();  //設置波特率為9600
EA = 1;
ES = 1;     //開串口中斷
while(1)
{
  if (K1==0)              //按下按鈕 用于測試發給串口屏
{
    //UART_Send_start();
    //UART_Send_Str("page 臥室");
    //UART_Send_END();
   }
}
}

評分

參與人數 1黑幣 +8 收起 理由
葉非夜 + 8 回帖助人的獎勵！

查看全部評分

回復

使用道具 舉報

5#
ID:401004 發表于 2018-10-18 09:28 | 只看該作者
QIANLILI 發表于 2018-10-17 21:46
好的  給你我寫的C51的單片機和USART HMI串口屏通訊的程序。
單片機建議用STC89C52  P0口可以不用加上拉電 ...

非常感謝
回復

使用道具 舉報

6#
ID:401004 發表于 2018-10-19 16:09 | 只看該作者
QIANLILI 發表于 2018-10-17 21:46
好的  給你我寫的C51的單片機和USART HMI串口屏通訊的程序。
單片機建議用STC89C52  P0口可以不用加上拉電 ...

我怎么用這個編譯出錯了
回復

使用道具 舉報

7#
ID:478875 發表于 2019-3-4 20:06 | 只看該作者
可以簡單的說一下如何往串口屏上發送數據嗎？
我想把我用單片機得到的數值發送到串口屏上顯示
回復

使用道具 舉報

8#
ID:553045 發表于 2019-8-4 14:49 來自手機 | 只看該作者
QIANLILI 發表于 2018-10-17 21:46
好的  給你我寫的C51的單片機和USART HMI串口屏通訊的程序。
單片機建議用STC89C52  P0口可以不用加上拉電 ...

真的非常非常感謝你()
