MCU通訊輸出高低電平有問

ID:250287 · 發表于 2018-9-22 10:35

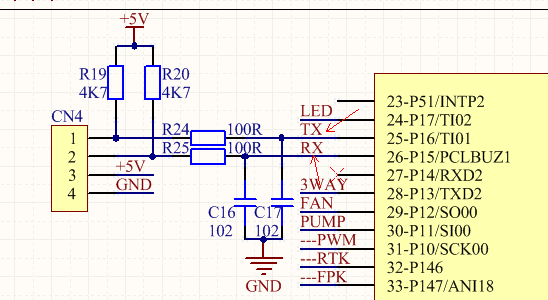

如圖，想請問下，TX假如我給1，那CN4的1口是輸出1還是0啊？假如CN4的2口我給了個高電平 RX接收到的是高電平還是低電平呢

ID:359145 · 發表于 2018-9-22 11:57

小伙子這就是你學藝不精了，r19,r20是上拉電阻，上拉/下拉電阻只在IO口為高阻狀態時才能決定這個IO口的邏輯值是1還是0，如果IO本身自己有輸入或者輸出驅動，上下拉電阻是不會影響到IO自身的邏輯值的。回到你這個問題，給1就是1，輸入1得到的也是1

ID:310519 · 發表于 2018-9-22 12:02

第一個問題：是1；

第二個問題：是高電平；

ID:155507 · 發表于 2018-9-22 12:46

如圖，TX假如你給1，那CN4的1口是輸出還是1啊，假如CN4的2口你給了個高電平， RX接收到的就是高電平。

看來你的基礎還需要加強。

ID:250287 · 發表于 2018-9-22 15:43

mmssll 發表于 2018-9-22 11:57
小伙子這就是你學藝不精了，r19,r20是上拉電阻，上拉/下拉電阻只在IO口為高阻狀態時才能決定這個IO口的邏輯 ...

原來是這樣啊。感謝！
