簡單的單片機溫度控制模擬器!

ID:301988 · 發表于 2018-8-31 00:07

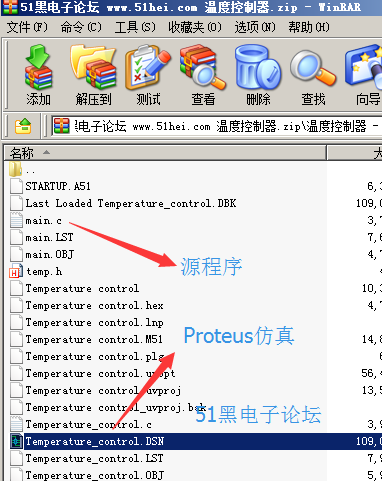

一個基于51單片機的簡溫度控器，能夠調節并檢測顯示出溫度，包括keil4源程序和protues仿真。

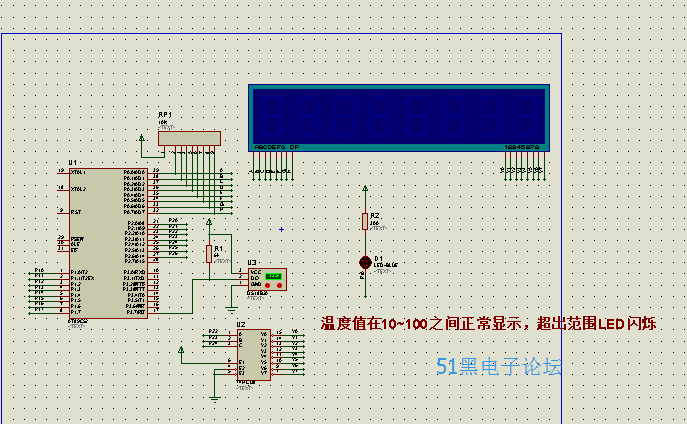

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:

/**************************************************************************************
* DS18B20溫度傳感器實驗 *
實現現象：具體接線操作請看視頻。
下載程序后，在溫度傳感器接口處，按照絲印方向插好溫度傳感器，數碼管就會顯示
檢測的溫度值，
注意事項：
***************************************************************************************/
#include "reg52.h" //此文件中定義了單片機的一些特殊功能寄存器
#include"temp.h"
typedef unsigned int u16; //對數據類型進行聲明定義
typedef unsigned char u8;
sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;
sbit LED=P1^0;
char num=0;
u8 DisplayData[8];
u8 code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
/*******************************************************************************
* 函數 名 : delay
* 函數功能 : 延時函數，i=1時，大約延時10us
*******************************************************************************/
void delay(u16 i)
{
while(i--);
}
/*******************************************************************************
* 函數 名 : datapros()
* 函數功能 : 溫度讀取處理轉換函數
* 輸入 : temp
* 輸出 : 無
*******************************************************************************/
void datapros(int temp)
{
float tp;
if(temp< 0) //當溫度值為負數
{
DisplayData[0] = 0x40; // -
//因?yàn)樽x取的溫度是實際溫度的補碼，所以減1，再取反求出原碼
temp=temp-1;
temp=~temp;
tp=temp;
temp=tp*0.0625*100+0.5;
//留兩個小數點就*100，+0.5是四舍五入，因?yàn)镃語言浮點數轉換為整型的時候把小數點
//后面的數自動去掉，不管是否大于0.5，而+0.5之后大于0.5的就是進1了，小于0.5的就
//算加上0.5，還是在小數點后面。
}
else
{
DisplayData[0] = 0x00;
tp=temp;//因?yàn)閿?shù)據處理有小數點所以將溫度賦給一個浮點型變量
//如果溫度是正的那么，那么正數的原碼就是補碼它本身
temp=tp*0.0625*100+0.5;
//留兩個小數點就*100，+0.5是四舍五入，因?yàn)镃語言浮點數轉換為整型的時候把小數點
//后面的數自動去掉，不管是否大于0.5，而+0.5之后大于0.5的就是進1了，小于0.5的就
//算加上0.5，還是在小數點后面。
}
DisplayData[1] = smgduan[temp / 10000];
DisplayData[2] = smgduan[temp % 10000 / 1000];
DisplayData[3] = smgduan[temp % 1000 / 100] | 0x80;
DisplayData[4] = smgduan[temp % 100 / 10];
// DisplayData[5] = smgduan[temp % 10];
if(temp<1000||temp>10000)
{LED=~LED;
}
else LED=1;
}
/*******************************************************************************
* 函數名 :DigDisplay()
* 函數功能 :數碼管顯示函數
* 輸入 : 無
* 輸出 : 無
*******************************************************************************/
void DigDisplay()
{
u8 i;
for(i=0;i<6;i++)
{
switch(i) //位選，選擇點亮的數碼管，
{
case(0):
LSA=0;LSB=0;LSC=0; break;//顯示第0位
case(1):
LSA=1;LSB=0;LSC=0; break;//顯示第1位
case(2):
LSA=0;LSB=1;LSC=0; break;//顯示第2位
case(3):
LSA=1;LSB=1;LSC=0; break;//顯示第3位
case(4):
LSA=0;LSB=0;LSC=1; break;//顯示第4位
// case(5):
// LSA=1;LSB=0;LSC=1; break;//顯示第5位
}
P0=DisplayData[i];//發送數據
delay(100); //間隔一段時間掃描
P0=0x00;//消隱
}
}
/*******************************************************************************
* 函數 名 : main
* 函數功能 : 主函數
* 輸入 : 無
* 輸出 : 無
*******************************************************************************/
void main()
{
while(1)
{
datapros(Ds18b20ReadTemp());
//數據處理函數
//datapros(0x0191); //數據處理函數
DigDisplay();//數碼管顯示函數
}
}
