基于MS83F0802A單片機的頭燈制作原理圖和源程序

[復制鏈接]
跳轉到指定樓層
樓主
ID:76293 發表于 2018-8-24 09:11 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式
雖然是個簡單的東西但是花了好長時間，寫程序期間遇到了好多問題，然后慢慢的修改，直到完成，能夠做出來感覺很欣慰，特此上傳來共同學習進步。

頭燈功能說明書原理圖
1.按鍵按第一下LED1和LED3亮，再按亮LED2,再按全滅。如此循環。
2.關燈狀態下，長按2秒以上進入電量指示，電池3.9V以上LED123全部微亮表示滿電。
3.電池電壓3.6-3.9V，LED2，LED3微亮，電池3.6V以下，LED3微亮。
4.另外，LED2點亮狀態下，單片機檢測電池電壓，電壓低于3.2V時，LED2亮5s，關0.5s，重復。



電路原理圖如下：

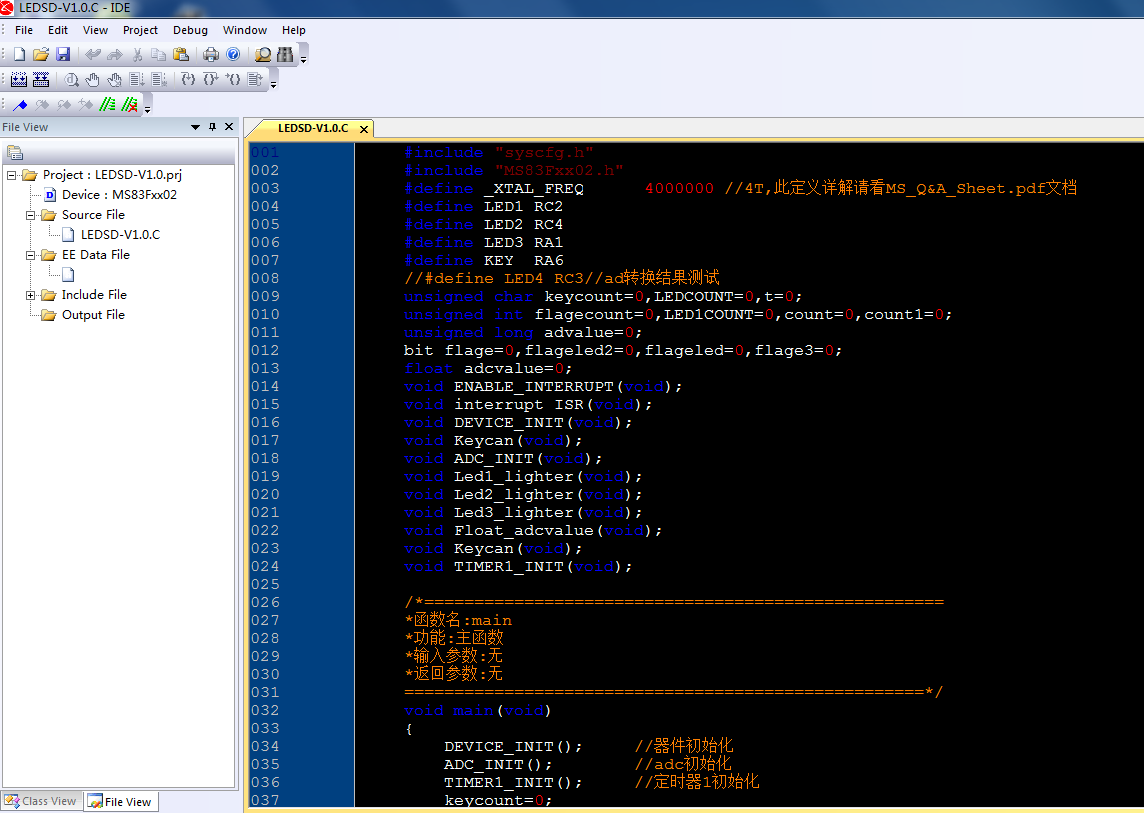

程序截圖：


單片機源程序如下:
  1. #include "syscfg.h"
  2. #include "MS83Fxx02.h"
  3. #define _XTAL_FREQ                 4000000 //4T,此定義詳解請看MS_Q&A_Sheet.pdf文檔
  4. #define LED1 RC2
  5. #define LED2 RC4
  6. #define LED3 RA1
  7. #define KEY  RA6
  8. //#define LED4 RC3//ad轉換結果測試
  9. unsigned char keycount=0,LEDCOUNT=0,t=0;
  10. unsigned int flagecount=0,LED1COUNT=0,count=0,count1=0;
  11. unsigned long advalue=0;
  12. bit flage=0,flageled2=0,flageled=0,flage3=0;
  13. float adcvalue=0;
  14. void ENABLE_INTERRUPT(void);
  15. void interrupt ISR(void);
  16. void DEVICE_INIT(void);
  17. void Keycan(void);
  18. void ADC_INIT(void);
  19. void Led1_lighter(void);
  20. void Led2_lighter(void);
  21. void Led3_lighter(void);
  22. void Float_adcvalue(void);
  23. void Keycan(void);
  24. void TIMER1_INIT(void);

  26. /*====================================================
  27. *函數名:main
  28. *功能:主函數
  29. *輸入?yún)?shù):無
  30. *返回參數:無
  31. ====================================================*/
  32. void main(void)
  33. {
  34.         DEVICE_INIT();     //器件初始化
  35.     ADC_INIT();        //adc初始化
  36.     TIMER1_INIT();     //定時器1初始化
  37.     keycount=0;
  38.     LED1=0;
  39.     LED2=0;
  40.     LED3=0;
  41.     ENABLE_INTERRUPT();//進入定時器中斷
  42.         while(1)
  43.         { CLRWDT();
  44.       if(!flage) Keycan();
  45.       if(flage||flageled)  Float_adcvalue();
  46.     }
  47. }
  48. /*====================================================
  49. *函數名:interrupt ISR
  50. *功能:中斷服務函數
  51. *輸入?yún)?shù):無
  52. *返回參數:無
  53. ====================================================*/
  54. void interrupt ISR(void)
  55. {
  56.         if(T0IE&&T0IF&&!flage3)
  57.         {
  58.                 T0IF = 0;
  59.                 TMR0 = 6;//(256-6)*4=1000us=1ms
  60.        if(flageled2)   LEDCOUNT++;
  61.
  62.        if(LEDCOUNT==100)
  63.                 {
  64.          LEDCOUNT=0;
  65.             count++;
  66.             if(count==50)
  67.               { count=0;
  68.                 LED2=0;
  69.                 //__delay_ms(500);
  70.                 TMR1ON=1;flage3=1;

  72.               }
  73.
  74.         }
  75.

  77.
  78.
  79.      }
  80.     if(TMR1IE&&TMR1IF)
  81.         {
  82.                 TMR1IF = 0;
  83.                 TMR1H = 0xFC;
  84.                   TMR1L = 0x17;//重裝初值定時時間1ms
  85.           if(flage3){count1++;}
  86.           else LED1COUNT++;
  87.           if(count1==500){LED2=1;count1=0;flage3=0;}
  88.           if(LED1COUNT==3000)  {TMR1ON=0;flage=0;LED1COUNT=0;}
  89.         }
  90. }
  91. /*====================================================
  92. *函數名:DEVICE_INIT
  93. *功能:上電器件初始化
  94. *輸入?yún)?shù):無
  95. *返回參數:無
  96. ====================================================*/
  97. void DEVICE_INIT(void)
  98. {
  99.         OSCCON = 0B01010001; //Bit7   >>> LFMOD=0       >>> WDT振蕩器頻率=32KHz
  100.                          //Bit6:4 >>> IRCF[2:0]=101 >>> 內部RC頻率=4MHz
  101.                          //Bit0   >>> SCS=1         >>> 系統時鐘選擇為內部振蕩器
  102.         MSCKCON = 0B00000000;//Bit6   >>>  VREG_OE=0    >>> 禁止穩壓輸出
  103.                          //Bit5  >>> T2CKSRC=0  >>> Timer2時鐘源為系統時鐘
  104.                          //Bit4  >>> SLVREN=0   >>> 關閉LVR
  105.         INTCON = 0B00000000; //暫禁止所有中斷
  106.         CMCON0 = 0B00000111; //關閉比較器，CxIN為數字IO口
  107.         ANSEL = 0B10000000;  //所有IO口都為數字IO
  108.         PORTA = 0B00000000;
  109.         TRISA = 0B01000000;  //RA0,RA6為輸入,其他為輸出
  110.         WPUA = 0B01000000;   //關閉PORTA口的內部上拉除RA6
  111.         PORTC = 0B00000000;
  112.         TRISC = 0B00000000;  //設置所有PORTC口為輸出
  113.         WPUC = 0B00000000;   //關閉啟PORTC口所有上拉
  114.         OPTION = 0B00000000; //bit7=0,開啟PORTA內部上拉總閘
  115.
  116.

  118. }



  122. /*====================================================
  123. *函數名:ENABLE_INTERRUPT
  124. *功能:開啟所需中斷
  125. *輸入?yún)?shù):無
  126. *返回參數:無
  127. ====================================================*/
  128. void ENABLE_INTERRUPT(void)
  129. {
  130.         T0IF = 0;                         //清TIMER0中斷標志位
  131.         T0IE = 1;                         //使能TIMER0中斷
  132.     TMR1IF = 0;                       //清TIMER1中斷標志位
  133.         TMR1IE = 1;                       //使能TIMER1中斷
  134.     PEIE = 1;                         //開啟外設總閘 timer1屬于外設
  135.          GIE = 1;                         //開啟總中斷
  136. }
  137. /*====================================================
  138. *函數名:TIMER1_INIT
  139. *功能:Tiemr1初始化
  140. *輸入?yún)?shù):無
  141. *返回參數:無
  142. ====================================================*/
  143. void TIMER1_INIT(void)
  144. {
  145.         TMR1H = 0xFC;
  146.     TMR1L = 0x17;                  //Timer1初值為0xFC17=64535
  147.         T1CON = 0B00000000;            //預分頻值5,4位 11=1:8
  148.                                    //             10=1:4
  149.                                    //             01=1:2
  150.                                    //             00=1:1
  151.
  152. }

  154. /*====================================================
  155. *函數名:Keycan
  156. *功能:按鍵函數
  157. *輸入?yún)?shù):無
  158. *返回參數:無
  159. ====================================================*/

  161. void Keycan(void)
  162. {if(KEY==0)
  163. __delay_ms(20);
  164. if(KEY==0)
  165. {


  168. while(!KEY)
  169.    {__delay_ms(10);
  170.    flagecount++;
  171.    if((LED1==0)&&(LED2==0)&&(LED3==0)&&(flageled==0)&&(flagecount>299))//這里加flageled=0是為了處在LED2亮燈狀態時長按出現電量提示
  172.       break;
  173.    }
  174.
  175. if(flagecount>299)

  177.    {if((LED1==0)&&(LED2==0)&&(LED3==0)&&(flageled==0))//這里加flageled=0是為了處在LED2亮燈狀態時長按出現電量提示
  178.       {flage=1;
  179.        flagecount=0;
  180.       }
  181.    else goto begin;
  182.    }

  184. else
  185. {
  186.   {if(flage==0)
  187.      {  begin:keycount++;
  188.         flagecount=0;flage=0;
  189.        switch(keycount)
  190.              {case 1:LED1=1;LED2=0;LED3=1;flageled=0;flageled2=0;break;
  191.               case 2:LED1=0;LED2=1;LED3=0;flageled=1;flageled2=0;break;
  192.               case 3:LED1=0;LED2=0;LED3=0;keycount=0;flageled=0;flageled2=0;break;
  193.              default: break;
  194.              }
  195.      }
  196.   }
  197. }
  198. }
  199. }

  201. /*====================================================
  202. *函數名:ADC_INIT
  203. *功能:比較器初始化
  204. *輸入?yún)?shù):無
  205. *返回參數:無
  206. ====================================================*/
  207. void ADC_INIT(void)
  208. {
  209.         ANSEL = 0B10000000;    //設置RA0為模擬輸入口
  210.         ADCON1 = 0B01100000;   //DIVS=0,時鐘選FOSC
  211.                                //ADCS[2:0]=110,分頻FOSC/64
  212.         ADCON0 = 0B10111100;       //B7,ADFM=1,結果右對齊
  213.                                //B6:5,VCFG=00,參考電壓VDD
  214.                                //B6:5,VCFG=01,參考電壓內部2V
  215.                                //B6:5,VCFG=10,參考電壓內部3V
  216.                                //B6:5,VCFG=11,參考電壓Vref
  217.                                //B4:2,CHS=000,選擇AN7通道
  218.                                //B1,GO,AD轉換狀態位
  219.                                //B0,ADON=1,ADC使能

  221. }
  222. /*====================================================
  223. *函數名:GET_ADC_VALUE
  224. *功能:開啟AD轉換,參考電壓為VDD
  225. *輸入?yún)?shù):ADC通道數
  226. *返回參數:采樣到的AD值
  227. ====================================================*/
  228. unsigned int GET_ADC_VALUE()
  229. {
  230.         unsigned int TempADCBuffer=0;

  232.         ADCON0 |= 0b10000001;     //開啟ADC電路
  233.         __delay_us(10);           //等待采集到電壓
  234.         GO_DONE = 1;              //開啟轉換
  235.         while(GO_DONE==1) CLRWDT();//等待轉換完成
  236.         TempADCBuffer = ADRESH;
  237.         TempADCBuffer = (TempADCBuffer<<8)|ADRESL;
  238.         ADON = 0;
  239.         return(TempADCBuffer);

  241. }
  242. /*====================================================
  243. *函數名:u16_adcvalue
  244. *功能:開啟AD轉換,參考電壓為VDD
  245. *輸入?yún)?shù):ADC通道數
  246. *返回參數:采樣到的AD值
  247. ====================================================*/
  248. void Float_adcvalue(void)
  249. { unsigned char i;
  250.   for(i=0;i<20;i++)
  251.   { advalue+=GET_ADC_VALUE();}
  252.   advalue=advalue/20;
  253.   adcvalue=advalue;
  254.   adcvalue=adcvalue/1023*2.0000;
  255.    //if(adcvalue>2) Led1_lighter();
  256.    if(flageled)
  257.    {if(adcvalue<0.80) flageled2=1;
  258.    else {flageled2=0;LED1=0;LED2=1;LED3=0;}
  259.    }
  260.
  261.
  262.    else
  263.    { flageled=0;flageled2=0;
  264.      if(adcvalue>=1.07)
  265.        { Led1_lighter();}
  266.      if(adcvalue<1.07,adcvalue>=0.98)
  267.        { Led2_lighter();}
  268.      if(adcvalue<0.98)
  269.        {Led3_lighter();}
  270.       TMR1ON=1;
  271.
  272.    }


  275. }
  276. /*====================================================
  277. *函數名:Led1_lighter()
  278. *功能:微亮3個燈
  279. *輸入?yún)?shù):
  280. *返回參數:
  281. ====================================================*/
  282. void Led1_lighter(void)//微亮3個燈
  283. {LED1=1;LED2=1;LED3=1;
  284. __delay_us(500);
  285. LED1=0;LED2=0;LED3=0;
  286. //__delay_us(1);
  287. }

  289. /*====================================================
  290. *函數名:Led2_lighter()
  291. *功能:微亮2個燈
  292. *輸入?yún)?shù):
  293. *返回參數:
  294. ====================================================*/
  295. void Led2_lighter(void)//微亮2個燈
  296. {LED1=0;LED2=1;LED3=1;
  297. __delay_us(500);
  298. ……………………

  300. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

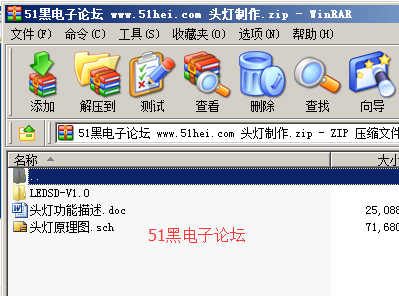

全部資料51hei下載地址：
頭燈制作.zip (201.87 KB, 下載次數: 90)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂1 踩踩
回復

使用道具 舉報

沙發
ID:1 發表于 2018-8-24 16:31 | 只看該作者
程序是反匯編得到的嗎？
回復

使用道具 舉報

板凳
ID:1 發表于 2018-8-24 16:33 | 只看該作者
看到了 有c語言的版本，好資料，51黑有你更精彩!!!
回復

使用道具 舉報

地板
ID:391730 發表于 2018-8-30 19:31 | 只看該作者
adcvalue=adcvalue/1023*2.0000  明明參考電壓取得是VDD，為何乘的是2？
回復

使用道具 舉報

5#
ID:76293 發表于 2018-8-30 21:33 | 只看該作者
liuguonianhua 發表于 2018-8-30 19:31
adcvalue=adcvalue/1023*2.0000  明明參考電壓取得是VDD，為何乘的是2？

內部2v
回復

使用道具 舉報

6#
ID:395609 發表于 2018-9-9 13:59 | 只看該作者
你好，請問下有沒有MS83F0802相關的資料或者數據手冊？請不吝賜教。網上沒找到相關的資料  謝謝
回復

使用道具 舉報

7#
ID:436758 發表于 2018-11-30 20:00 | 只看該作者
看樣子用這芯片的人好少, 用這東東做下遙控接收還是很好的 便宜實惠
回復

使用道具 舉報

8#
ID:391730 發表于 2019-2-14 20:06 | 只看該作者
樓主完全沒有實現上述功能，程序全是錯的！DEVICE_INIT(void)這個初始化引腳函數中，將PA6配置成了輸入TRISA = 0B01000000; ，實際這個輸入指的是模擬信號輸入，如果接的是開關信號應該將應該將PA6配置為輸出才對！輸入在這款單片機中是為了ADC采集模擬信號！這是第一處錯誤，第二處錯誤，樓主將ADC_INIT()中，將采集通道設置成了1/4 VDD，而在Float_adcvalue(void)中用的是adcvalue=adcvalue/1023*2.0000;這個值根本就不是VDD的值，而是1/4 vdd的值！本來想?yún)⒖紭侵鞔a的，但是看到這么多漫不經心的錯誤，完全是誤人子弟！
回復

使用道具 舉報

9#
ID:76293 發表于 2019-3-1 14:39 | 只看該作者
liuguonianhua 發表于 2019-2-14 20:06
樓主完全沒有實現上述功能，程序全是錯的！DEVICE_INIT(void)這個初始化引腳函數中，將PA6配置成了輸入TRIS ...

你厲害
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 精品国产一区二区三区久久久蜜月 | 久久y| 国产成人综合在线 | 欧美一级免费看 | 九九亚洲| 日韩黄 | 欧美激情久久久 | 国产精品视频不卡 | 亚洲美乳中文字幕 | 狠狠干2020 | 99精品一级欧美片免费播放 | 日日日操| 超碰免费在线观看 | 国产在线精品一区 | 欧美一级片a | 日韩欧美黄色 | a黄视频 | 日韩精品一区二区三区高清免费 | 国产精品视频偷伦精品视频 | 在线亚洲人成电影网站色www | 国产美女一区二区 | 精品日韩电影 | 日韩一级 | 国产1区| 日日骚视频| 亚洲成人av在线播放 | 午夜在线视频一区二区三区 | 色综合久久天天综合网 | 在线免费观看a级片 | 国产视频精品免费 | 中文字幕日韩欧美一区二区三区 | 久久久久国产一区二区三区四区 | 国产黄色小视频在线观看 | 一区二区三区四区在线 | 北条麻妃国产九九九精品小说 | 久久大全 | 精品一区二区三区在线观看 | 成人免费视频网 | 欧洲成人午夜免费大片 | 国产免费一区二区三区 | 欧美日韩一卡 |
