本參考設計是一種雙線制、由回路供電的4mA 至20mA 系統的單芯片解決方案，其中包括四線制RTD模擬前端。它內置處理器，可使用補償算法，從而增強系統性能。這一設計非常適合存在空間限制的應用，而且可在高溫環境下以低功耗運行
本參考設計的目標是實現一款由回路供電、具有 4mA 至 20mA 電流輸出的雙線制單芯片低功耗電阻式溫度檢測 (RTD) 變送器。設計的重點在于實現用于模擬前端 (AFE) 的四線制 PT100 以及由回路供電且回路電壓范圍很寬的 4mA 至 20mA 接口。由單一器件負責處理模擬前端、溫度計算、適當?shù)幕芈冯娏髟O(shè)定以及電源。使用額外的保護電路進行反極性保護，而且保護電路的設計符合 IEC 61000-4 標準。

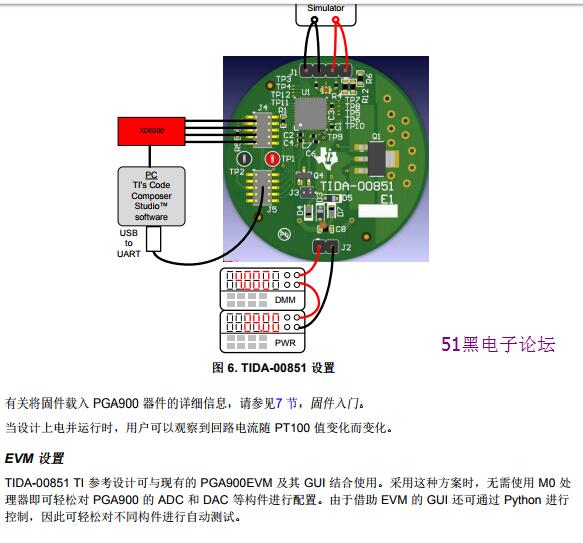

下載附件
2018-8-23 14:58 上傳
PGA900 為信號調節器，用于阻性感測 應用. 該器件適用于多種感測元件類型。PGA900 通過兩個模擬前端
通道對其輸入信號進行放大和數字化調節。憑借片上 ARM® Cortex®-M0 處理器中的用戶開發的軟
件，PGA900 可執行線性化、溫度補償以及其他用戶定義的補償算法。調節后的信號可采用比例電壓、絕對
電壓、4mA 至 20mA 電流回路或脈寬調制 (PWM) 的形式輸出。而且，數據和配置寄存器還可以通過串行外
設接口 (SPI)、I
2C、通用異步接收發器 (UART) 和兩個通用輸入輸出 (GPIO) 端口進行訪問。此外，憑借獨
特的單線制接口 (OWI)，該器件可以通過電源引腳進行通信和配置，無需使用額外線路。PGA900 工作電壓
范圍為 3.3V 至 30V，可在 -40°C 至 150°C 的溫度下工作。
下載附件
2018-8-23 14:59 上傳
完整的pdf格式文檔51黑下載地址：
回路供電的 4mA 至 20mA 單芯片 RTD.pdf
(2.66 MB, 下載次數: 24)
2018-8-23 09:52 上傳
點擊文件名下載附件
4mA 至 20mA 系統的單芯片解決方案 下載積分: 黑幣 -5
|
|
