所有人在制作前均需仔細閱讀此制作說明，由于個人操作原因或未按制作說明操作導致DIY作品不成功的概不負責。

1、請注意電容正負極，無極性電容則不必注意。

2、注意紅色標注的說明。

3、線圈無需分正負極，次級線圈電阻在0.2歐姆左右，如果0.1歐姆左右則不正常。

4、下載程序時請注意電源正負極，以及P3.0、P3.1接口，請勿接錯。

6、旋轉主板后面是DS1302時鐘芯片。

7、如有疑問，可對比參考本制作說明第四條。

▲ 無線供電小板說明：

1、B772中功率三極管需帶散熱片。

2、初級線圈無需分正負極。

3、紅外發光二極管的負極在最靠外邊，長腳正，短腳負。

下載軟件用STC-ISP，無此軟件或者軟件中沒對應此型號需要到官方網站下載，在百度搜“宏晶STC ”第一個就是官網。

如果購買了我們的USB轉串口下載器，請先安裝我們發給您的PL2303驅動，有XP版本和WIN7版本的驅動，請根據需要安裝。

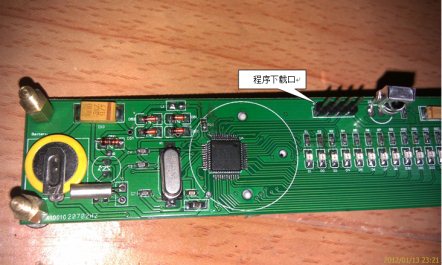

程序下載口中的VCC P30 P31 GND分別于下載器的5V TX TX連接，下載要注意的的是 ：點了軟件的Download下載再插上4P線上的電源線，這就是冷啟動，請務必理解！！！！



1、焊接完成后，上電，旋轉LED主板最外圈LED亮，表示供電正常，成功了80%了；如果不亮，說明供電不正常，請檢查：

★ 先檢查次級和初級線圈焊接是否短路

★ 是否焊到了油漆部分導致斷路

★ 電源整流部分是否焊接正常

★ 特別是4148整流二極管 4個4148構成全波整流，5V1穩壓管穩壓到5V， 470uf電容濾波

2、如果旋轉主板焊接正常，需要檢查無線供電小板，測試初級線圈兩端的電壓，用萬用表交流檔測，應該在10V左右正常；如果沒有10V，需要重新核對此制作說明與所焊實物是否匹配，請檢查：

★ 檢查焊接是否正常

★ 檢查是否有虛焊

★ 檢查是否因焊盤脫落導致斷路

★ 檢查元件焊接是否有誤

3、最后一個非常關鍵的問題，就是次級線圈的電阻，如果確定其他問題都無，請拆下次級線圈萬用表用200歐姆檔，測量阻值在0.2歐姆左右，如果是0.1歐姆左右，那就是次級線圈短路了，這樣供電是不正常的。一般發貨前我們都會測試兩個線圈的電阻是否正常。

4、如果供電正常，沒有顯示，應該先用手機攝像頭看看紅外發光二極管是否發光。如果有，請檢查紅外接收管是否按著注意里的說明焊接的。如果兩步都對，最后看看紅外發射管與紅外接收管是否在旋轉的時候對的上。

5、焊接完LED后請先用LED程序測試LED焊接是否正常，如果部分LED不亮，請檢查是否LED焊反了或者LED焊接時燒壞了，是否虛焊了，如果還不行，最后檢查單片機是否虛焊了。

6.最后，多結合測試程序來測試比較容易查找問題！

感謝大家對DIY視界的支持，祝制作成功!
