原創設計分享一個輸出帶電的反接保護電路，適合電池充電方案

ID:384603 · 發表于 2018-8-9 14:32

新人報道2，還是臨時搭的電路，都只是功能實現的核心電路，實際應用大家可根據需要優化。

ID:384603 · 發表于 2018-8-9 15:09

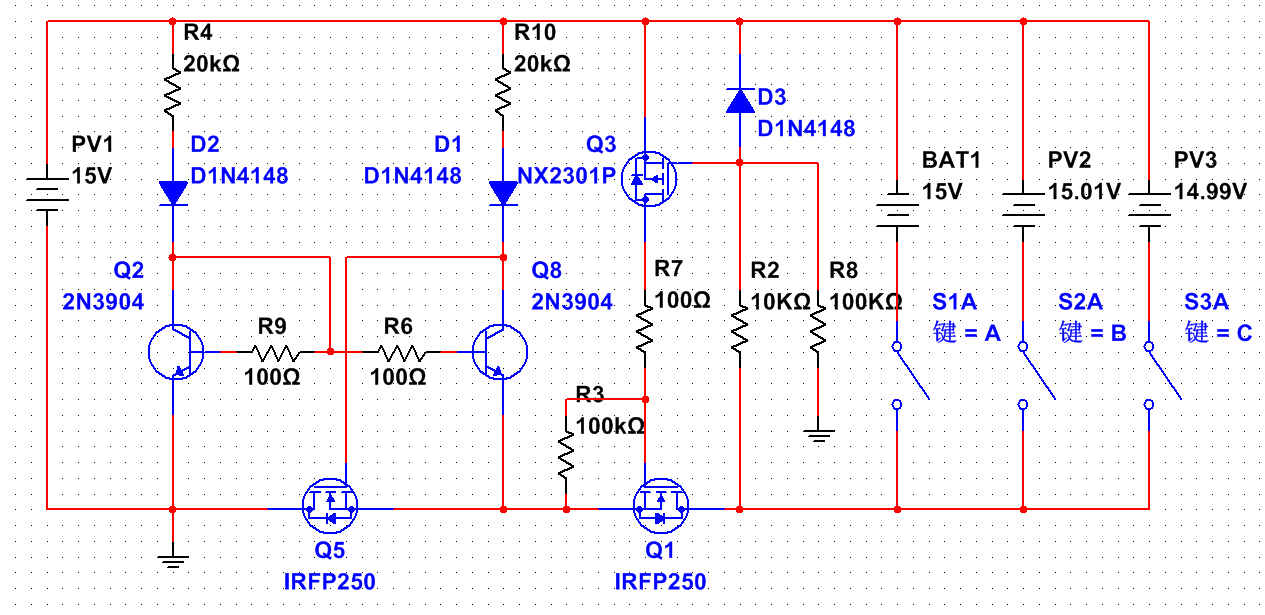

R4,R10,R9,R6,Q5,Q2,Q8,D1,D2為低端控制的Oring電路，不做講解。由R3,R7,R2,R8,Q1,Q3,D3構成輸出反接保護電路，當輸出沒有接電池時，Q3由R8下拉到低電平而導通，所以Q1的Vgs獲得電壓也導通，這個時候Q3柵極下拉增強，繼續維持導通狀態，當輸出反接了電池時，R2下端閉R2上端電壓高，迫使Q3截止，同時Q1也關閉，D3主要是反接時單向?qū)ū３纸刂範顟B(tài)，空載時保持開啟狀態。
