Altium Designer封裝L_M_N的區別

電梯直達

跳轉到指定樓層

樓主

ID:325686 發表于 2018-8-7 11:03 | 只看該作者 |只看大圖回帖獎勵

回帖獎勵

|倒序瀏覽 |閱讀模式

畫PCB時會發現后綴字母“L”、“M”和“N”，表示焊盤伸出為最小、最大或中等的幾何形狀變化。下面結合PCB庫做出一些說明：

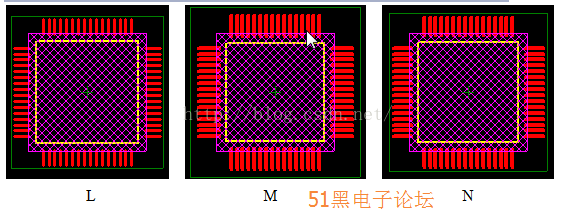

L表示高密度，M低密度，N 為中等密度。可以按照圖自己對比一下！

密度等級L：最小焊盤伸出——適用于焊盤圖形具有最小的焊接結構要求的微型器件，可實現最高的元件組裝密度。
密度等級M：最大焊盤伸出——適用于高元件密度應用中，典型的像便攜/手持式或暴露在高沖擊或震動環境中的產品。焊接結構是最堅固的，并且在需要的情況下很容易進行返修。
密度等級N：中等焊盤伸出——適用于中等元件密度的產品，提供堅固的焊接結構。
/***********************************************************************/
上面是我在網上看到的，結合自己的觀察，覺得比較有道理。

完整的Word格式文檔51黑下載地址：

AltiumDesigner--封裝_L_M_N的區別.docx (33.5 KB, 下載次數: 14)
