STM8S單片機最小系統開發板PCB文件與原理圖工程

ID:232923 · 發表于 2018-8-6 00:13

自己畫的，希望能夠幫助到有幫助的人。另外如果大家發現板子的原理圖或者PCB有什么問題，歡迎批評指正

全部資料51hei下載地址：

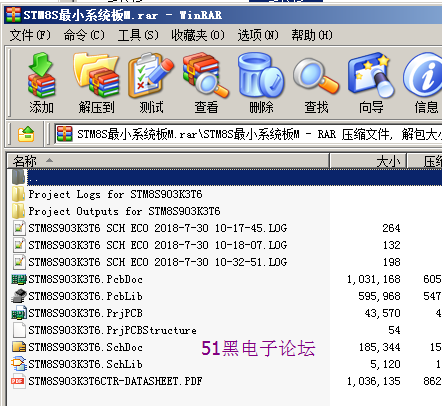

STM8S最小系統板M.rar (1.96 MB, 下載次數: 134)

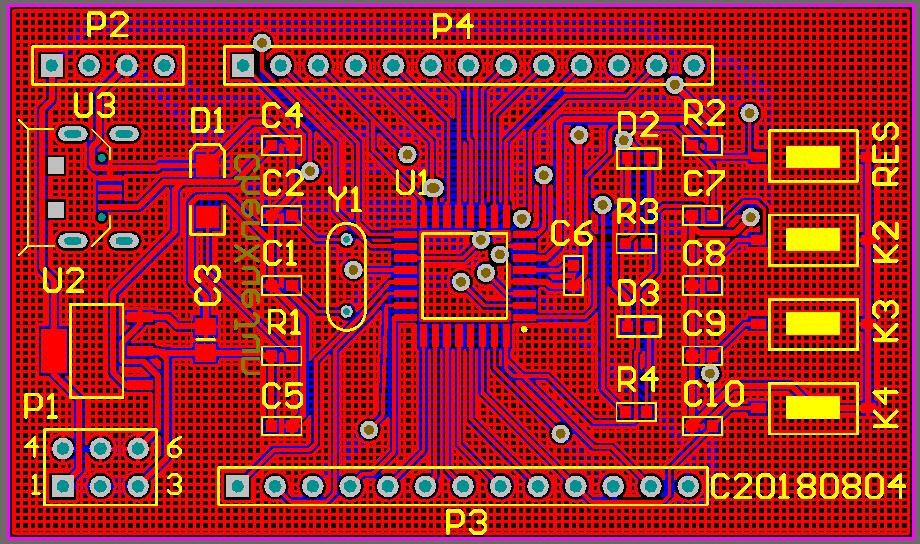

Altium Designer畫的STM8S開發板最小系統電路原理圖和PCB圖如下：(51hei附件中可下載工程文件)

ID:310363 · 發表于 2018-8-6 10:08

小福利，挺好的。

ID:387394 · 發表于 2018-8-17 20:09

Like.Thats Good

ID:250213 · 發表于 2018-9-27 09:06

謝謝分享！可以新手練習

ID:117541 · 發表于 2019-3-15 10:54

SWIM連接線未接

ID:506848 · 發表于 2019-4-8 14:45

謝謝分享

ID:191214 · 發表于 2019-9-12 12:59

是好東西~~~~~~~~

ID:520939 · 發表于 2019-9-20 11:28

ok，thos is ok

ID:276663 · 發表于 2019-9-20 12:22

0402手焊要瞅瞎人啊

ID:337139 · 發表于 2020-10-21 16:12

很不錯的好板，

ID:831575 · 發表于 2020-10-29 21:43

有人測試過是否可以正常燒錄程序嗎

ID:97554 · 發表于 2021-2-10 17:18

Sprain_Lee 發表于 2020-10-29 21:43
有人測試過是否可以正常燒錄程序嗎

swim線未通，VCAP值是1uf，0.1不工作。C6焊盤位置明顯不夠。

ID:97554 · 發表于 2021-2-10 18:00

P2的SWIM沒有連到對應的引腳，3腳的GND連接的是USB的+5V電源，CAP電容的正確容量應該是1uF，原理圖標示為0.1uF是不可行的，PBC設計的C6位置也無法容納1UF貼片電容。其他錯誤暫時未知，請需要的朋友們注意以上幾點。
