LG DX420-JD投影機畫面亮點維修紀錄

[復制鏈接]
跳轉到指定樓層
樓主
ID:170477 發表于 2018-8-1 00:22 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
當初還聽說DLP比較耐用,所以就忍痛買了,但效果真的很不錯。因有一陣子沒有使用,結果前一陣子拿出來使用撥放影片沒多久

畫面就出現一堆亮點在閃,上網查了半天只有查到DMD晶片故障。
暈倒心想燈泡都沒換過,居然DMD晶片因為機器放太久沒有使用造成故障。
上網找很久都沒有人分享如何拆機維修過程。
由於一直無法尋找到該機DMD晶片型號,確認維修價格。
於是終於騰出時間來自己拆解確認,與分享經過。
確認型號後,淘了一下居然一顆 ¥600.00~¥1000.00 。這要抉擇了~換一顆就可以買一個普通的投影。
好兩難阿。


不良問題現象

不良問題現象

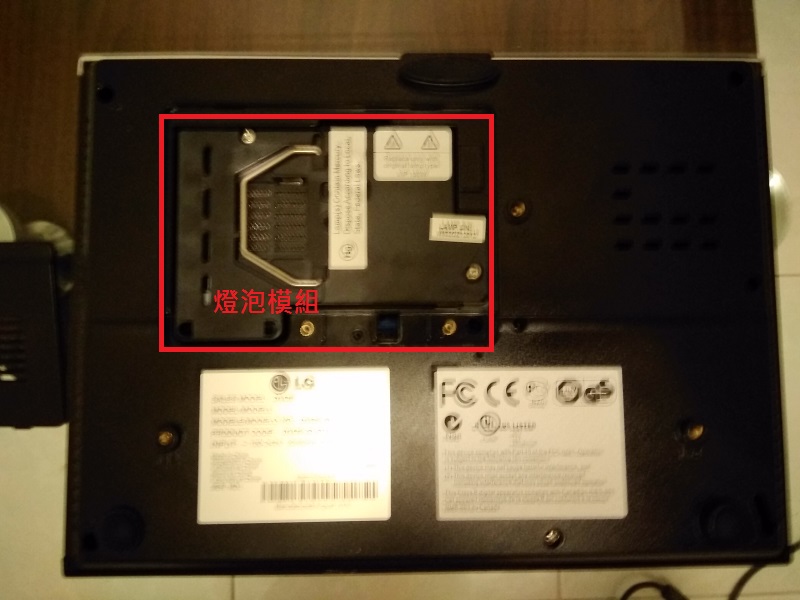

先拆除燈泡模組,才可完全拆開底板。

先拆除燈泡模組,才可完全拆開底板。

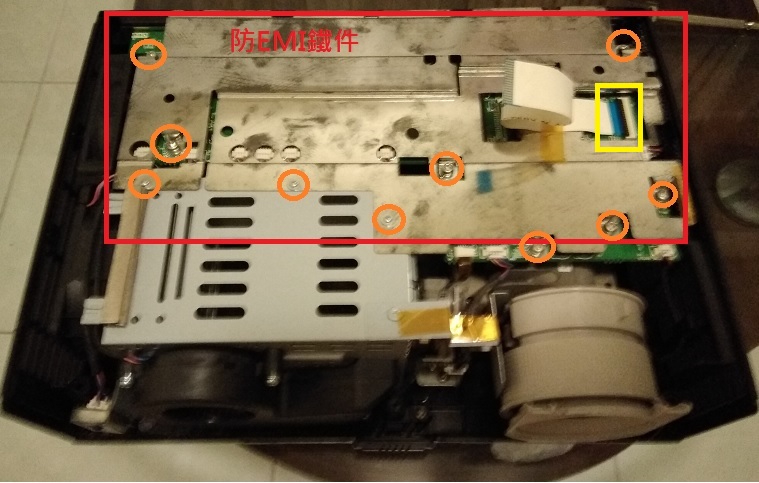

移除橘色處的螺絲,即可將EMI鐵件拆除。

移除橘色處的螺絲,即可將EMI鐵件拆除。

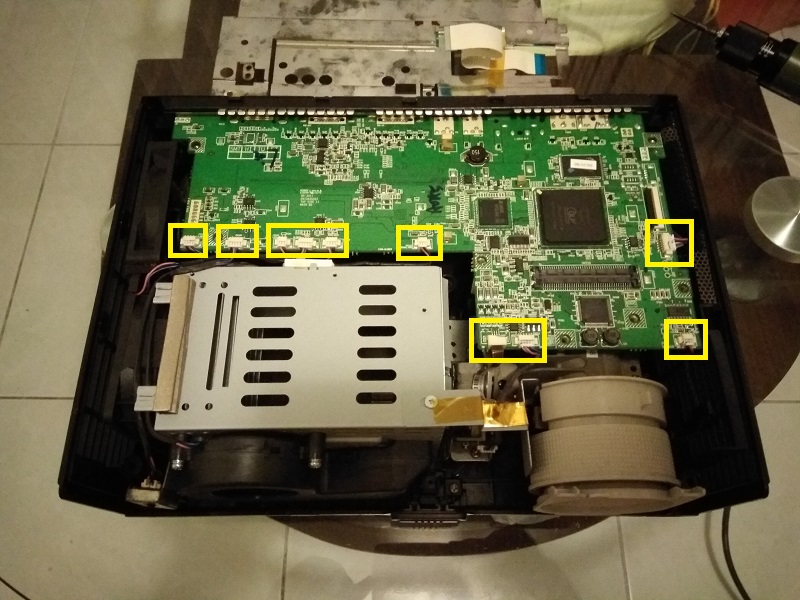

依序將黃色處的線材移除。並小心將PCB往上拔起。拔起時要注意DLP腳座

依序將黃色處的線材移除。並小心將PCB往上拔起。拔起時要注意DLP腳座

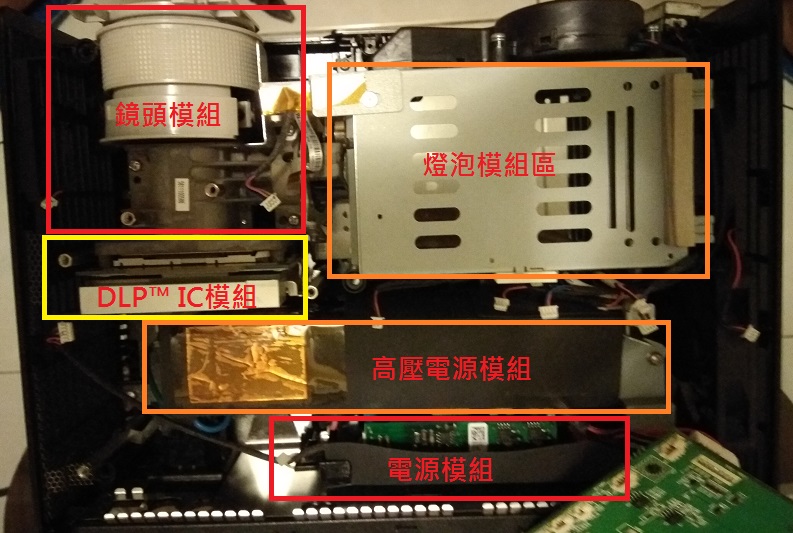

移除主PCB版後,可看到個模組部分。

移除主PCB版後,可看到個模組部分。

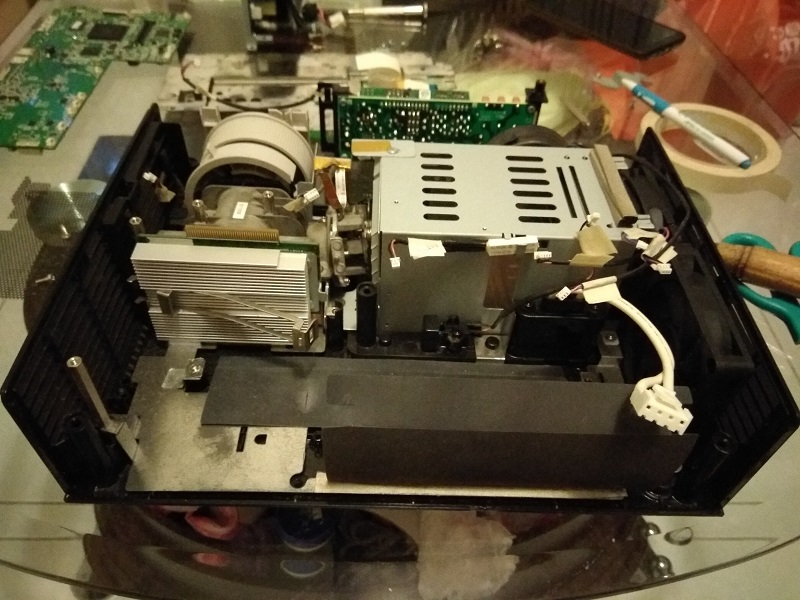

小心將高壓模組、電源模組、輸入端子面板移除。

小心將高壓模組、電源模組、輸入端子面板移除。

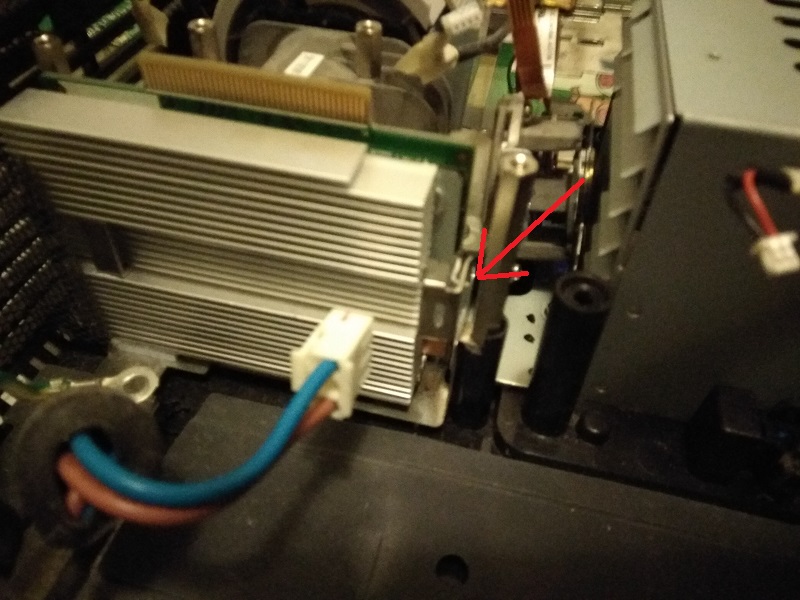

左側有散熱片的部分就是我沒這一次的主角,散熱片拆卸方式跟早期電腦COU一樣只要推動紅色箭頭處的卡榫即可 ...

左側有散熱片的部分就是我沒這一次的主角,散熱片拆卸方式跟早期電腦COU一樣只要推動紅色箭頭處的卡榫即可  ...

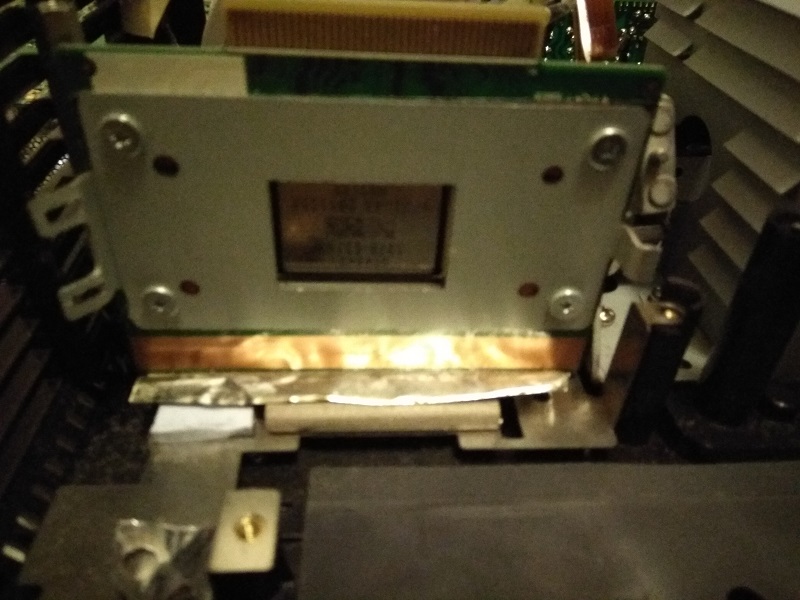

看到主角了

看到主角了

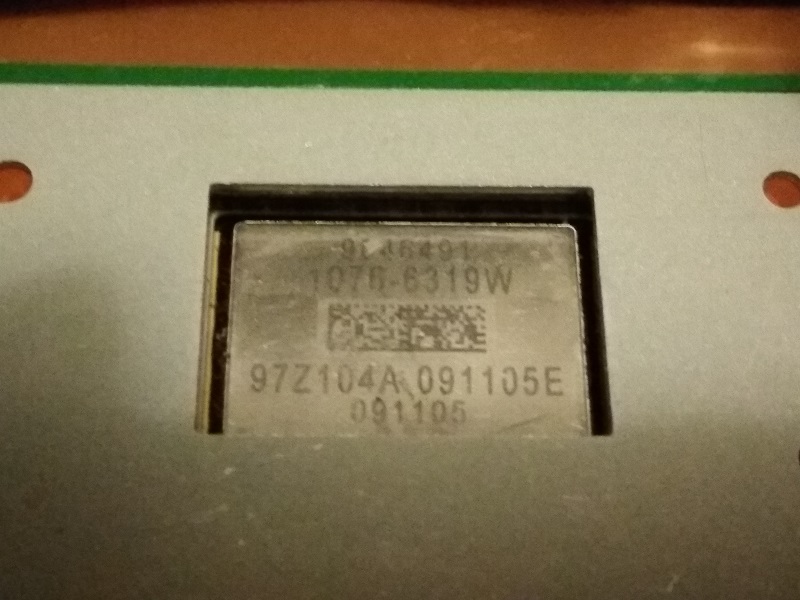

LG DX420-JD DMD 型號是用1076-6319W

LG DX420-JD DMD 型號是用1076-6319W

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵!

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:97554 發表于 2018-8-1 09:46 | 只看該作者
啥意思?就是給大家看拆了一半的投影?看題目還以為修DMD的亮點呢,你要是真能修亮點,那可算是大牛了,只可惜,本文純屬扯淡

評分

參與人數 1黑幣 +40 收起 理由
admin + 40 回帖助人的獎勵!

查看全部評分

回復

使用道具 舉報

板凳
ID:170477 發表于 2018-8-1 12:36 | 只看該作者
楊雪飛 發表于 2018-8-1 09:46
啥意思?就是給大家看拆了一半的投影?看題目還以為修DMD的亮點呢,你要是真能修亮點,那可算是大牛了,只 ...

DMD的亮點沒法修,要整快IC板全換,拆開才可看到正確的DMD型號。才能之維修成本是否值得。
畢竟不是一般的零組件幾10塊就可以搞定。
就像PANEL 液晶亮暗點也是無法修復。

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 回帖助人的獎勵!

查看全部評分

回復

使用道具 舉報

地板
ID:97554 發表于 2018-8-14 19:41 | 只看該作者
max_lin_7 發表于 2018-8-1 12:36
DMD的亮點沒法修,要整快IC板全換,拆開才可看到正確的DMD型號。才能之維修成本是否值得。
畢竟不是一般 ...

我業余就是玩這個的,我也知道DMD亮點目前無法修復,至少是手工無法修復,所以看題目以為有大牛可以維修DMD,所以進來學習,不料樓主來展示拆機過程,并非維修過程。現在一個1024×768分辨率的DLP機器大概也就是個400元不到的樣子,除去帶亮點的投影折價100,你這換一個也就是300元的事兒,你這也不是什么高檔機器,有什么兩可難的。

評分

參與人數 1黑幣 +20 收起 理由
admin + 20 回帖助人的獎勵!

查看全部評分

回復

使用道具 舉報

5#
ID:170477 發表于 2018-8-15 00:04 | 只看該作者
楊雪飛 發表于 2018-8-14 19:41
我業余就是玩這個的,我也知道DMD亮點目前無法修復,至少是手工無法修復,所以看題目以為有大牛可以維修D ...

第一次發言~拆機樂園~~不是就拆機分享經過~~個人純粹是這樣想的~
至於DMD晶片不好買~~昨日找到有人賣~~貴~~
得知DMD維修成本~~維修不難~承你所說現在有點考慮直接買臺新的~

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 回帖助人的獎勵!

查看全部評分

回復

使用道具 舉報
