STM8S st7565-LCD12864 USB電壓電流表PCB與單片機源程序

  [復制鏈接]
ID:379340 發表于 2018-7-26 11:29 | 顯示全部樓層 |閱讀模式
STM8S003F3P6 LCD12864USB電壓電流表

之前看到sabaka發的帖子“STM8S003F3表頭自校準版”，正好在 學習STM8S003F3P6，加上之前手頭有廢棄的U，已參考網上帖子成功點亮其中的ST7565 12864LCD屏，就 想著利用這12864屏來做這個USB電壓電流表。原帖采用1602顯示，經過一番摸索改寫ST7565驅動，略微調整源程序，終于完成了這個試驗品。
先上圖。正面：
背面：
點亮：
帶個USB小臺燈：
改變小臺燈亮度：
使用的（中間長條型的）
拆開的樣子：排線印字FPC11289B-V0.3

試驗品考慮不周，PCB切割飛線，STM8調試接口也沒預留，帶來很多麻煩，LCD屏接口線也只好飛線連接。下面提供經修改改善的PCB工程和IAR源程序工程供大家參考。程序中電量統計只畫了界面，計算部分未加入。

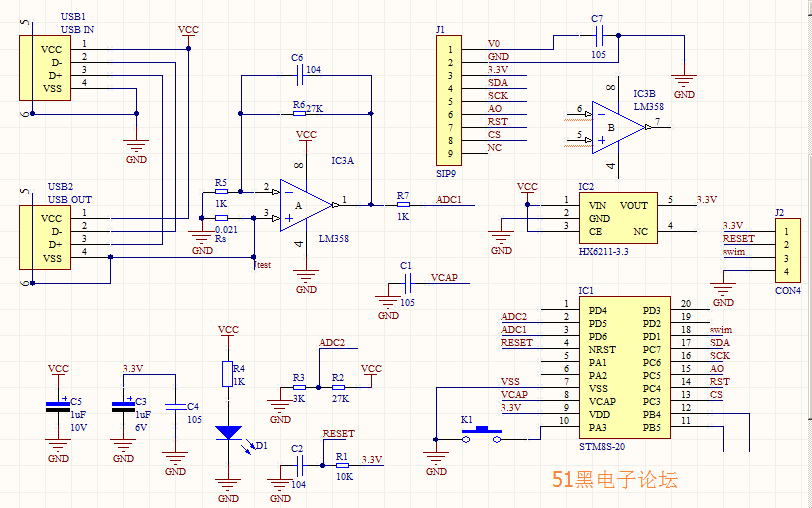

電路圖：
PCB：打算12864LCD屏單獨一層PCB，2層疊放，有空再做一個。

附件：


另手頭還有2種，屏幕都不一樣，其中一種背光與屏幕一體的，排線印字12864-898  A4-A, FPC-9的接口，只用到7根線，適合做個模塊使用。
根據原電路大致測出接口如下，也不知道對不對。
1、9空，2、3接背光LED，7接3.3V電源，8接GND，4、5、6接MCU，功能不明。LCD控制IC不明，猜測是否也是ST7565?三線SPI模式？              期待高手搞定

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)
0.png 0.png

單片機源程序如下:
  1. #include <iostm8s103f2.h>
  2. #include "ST7565_12864.h"
  3. #include "ziku.h"
  4. #define uchar  unsigned char
  5. #define uint   unsigned int
  6. #define KEY PA_IDR_IDR3    //PA 的第3位做KEY

  8. void EEP_Init(void)  //EEPROM初始化
  9. {
  10.   FLASH_CR1  = 0x00;
  11.   FLASH_CR2  = 0x00;
  12.   FLASH_NCR2 = 0xFF;
  13.   FLASH_DUKR = 0xae;          //寫入第一個秘鑰
  14.   FLASH_DUKR = 0x56;          //寫入第二個秘鑰
  15.   while(!(FLASH_IAPSR&0x08)); //等待就緒
  16. }
  17. void EEP_W(uchar addr,float data) //寫EEPROM
  18. {
  19.   float *p;
  20.   p=(float *)(0x4000+addr);
  21.   *p=data;
  22.   while(!(FLASH_IAPSR&0x04)); //等待完成
  23. }
  24. float EEP_R(uchar addr)  //讀EEPROM
  25. {
  26.   float *p;
  27.   p=(float *)(0x4000+addr);
  28.   return *p;
  29. }

  31. void Hellow(void)     //初始屏幕
  32. {
  33.     ClearScreen();    //清除屏幕
  34.     DisplayFont(2, 8+4, FONT_8X16,19);  //U
  35.     DisplayFont(2, 16+4, FONT_8X16,17); //S
  36.     DisplayFont(2, 24+4, FONT_8X16,14); //B
  37.     DisplayFont(2, 32+4, FONT_16X16,0);//電
  38.     DisplayFont(2, 48+4, FONT_16X16,1);//壓
  39.     DisplayFont(2, 64+4, FONT_16X16,0);//電
  40.     DisplayFont(2, 80+4, FONT_16X16,2);//流
  41.     DisplayFont(2, 96+4, FONT_16X16,3);//表
  42.     DisplayFont(5, 40+4, FONT_16X16,9);//丑
  43.     DisplayFont(5, 56+4, FONT_16X16,10);//孩
  44. }

  46. void ADC_Init(void)
  47. {
  48.     ADC_CR1  = 0x20;       //分頻系數為4 單次轉換模式 先不啟動ADC轉換
  49.     ADC_CR2  = 0x00;       //非外部觸發  數據左對齊   禁止掃描模式
  50.     ADC_CSR  = 0x03;       //禁止轉換結束中斷 設置轉換通道為AIN3
  51.     ADC_TDRL|= 0x60;      //禁止AIN5AIN6施密特觸發器功能
  52. }


  55. uint Get_Adc(uchar ac)           //獲取adc值
  56. {
  57.         uint Value;
  58.         ADC_CSR  = ac;                 //選擇通道
  59.     ADC_CR1 |= 0x01;       //第一次寫1是從低功耗模式喚醒
  60.         ADC_CSR &= ~0x80;              //清除轉換標志
  61.         ADC_CR1 |= 0x01;               //開始轉換
  62.         while(!(0x80&ADC_CSR));        //等待轉換完成
  63.         Value  = (uint) ADC_DRH;       //取高8位
  64.         Value  = Value<<2;             //左移兩位
  65.         Value += ADC_DRL;              //取低兩位
  66.         return(Value);                 //返回adc值
  67. }
  68. float Ad_Av(uchar ac)       //采樣400次求平均
  69. {
  70.         float Val_Av=0;
  71.         uint num;
  72.         for(num=0;num<400;num++)
  73.         {
  74.                 Val_Av += Get_Adc(ac);
  75.         }
  76.         Val_Av = Val_Av/400;
  77.         return(Val_Av);
  78. }


  81. void Write_Lcd0(void)    //固定顯示底板發去LCD
  82. {
  83.     DisplayFont(0, 8+4, FONT_16X16,0);    //電
  84.     DisplayFont(0, 24+4, FONT_16X16,1);   //壓
  85.     DisplayFont(0, 40+4, FONT_8X16,12);   //：
  86.     DisplayFont(0, 112+4, FONT_8X16,20);  //V
  87.     DisplayFont(2, 8+4, FONT_16X16,0);    //電
  88.     DisplayFont(2, 24+4, FONT_16X16,2);   //流
  89.     DisplayFont(2, 40+4, FONT_8X16,12);   //：
  90.     DisplayFont(2, 112+4, FONT_8X16,13);  //A
  91.     DisplayFont(4, 8+4, FONT_16X16,4);    //功
  92.     DisplayFont(4, 24+4, FONT_16X16,5);   //率
  93.     DisplayFont(4, 40+4, FONT_8X16,12);   //：
  94.     DisplayFont(4, 104+4, FONT_16X16,11);  //W
  95.     DisplayFont(6, 8+4, FONT_16X16,14);    //容
  96.     DisplayFont(6, 24+4, FONT_16X16,15);   //量
  97.     DisplayFont(6, 40+4, FONT_8X16,12);   //：
  98.     DisplayFont(6, 96+4, FONT_8X16,22);  //m
  99.     DisplayFont(6, 104+4, FONT_8X16,13);  //A
  100.     DisplayFont(6, 112+4, FONT_8X16,15);  //H
  101. //    DisplayFont(6, 104+4, FONT_16X16,12);  //Ω
  102. }
  103.
  104. void Write_Lcd1(int ad,uchar xl,uchar yl)//把電壓電阻功率發去LCD，ad采集數值，xl yl顯示位置
  105. {
  106.         if(ad/1000>=1)                         //電壓如果不足10V，就把1位顯示為空
  107.         {
  108.         DisplayFont(xl,yl+4, FONT_8X16,ad/1000);      //十位
  109.     }
  110.     else  DisplayFont(xl,yl+4,FONT_8X16,10);         //空格
  111.         DisplayFont(xl,yl+8+4, FONT_8X16,(ad%1000)/100);  //個位
  112.         DisplayFont(xl,yl+16+4, FONT_8X16,11);           //"."小數點
  113.         DisplayFont(xl,yl+24+4, FONT_8X16,ad%100/10);    //十分位
  114.         DisplayFont(xl,yl+32+4, FONT_8X16,ad%10);        //百分位
  115. }

  117. void Write_Lcd2(int ad,uchar xl,uchar yl) //把電流值發去LCD
  118. {
  119.     DisplayFont(xl,yl+4, FONT_8X16,ad/1000);       //個位
  120.     DisplayFont(xl,yl+8+4, FONT_8X16,11);           //"."小數點
  121.     DisplayFont(xl,yl+16+4, FONT_8X16,ad%1000/100);  //十分位
  122.     DisplayFont(xl,yl+24+4, FONT_8X16,ad%100/10);    //百分位
  123.     DisplayFont(xl,yl+32+4, FONT_8X16,ad%10);          //千分位
  124. }

  126. void Write_Lcd3(int ad,uchar xl,uchar yl) //把容量值發去LCD
  127. {
  128.     DisplayFont(xl,yl+4, FONT_8X16,ad/10000);       //萬位
  129.     DisplayFont(xl,yl+8+4, FONT_8X16,ad%10000/1000); //千位
  130.     DisplayFont(xl,yl+16+4, FONT_8X16,ad%1000/100);  //百位
  131.     DisplayFont(xl,yl+24+4, FONT_8X16,ad%100/10);    //十位
  132.     DisplayFont(xl,yl+32+4, FONT_8X16,ad%10);          //個位
  133. }




  138. void Correct(void)         //校準
  139. {
  140.         float V2,Iov,I1,I2,I3,AIN7;
  141.         uchar a,flag;
  142.     ClearScreen();    //清除屏幕
  143.     DisplayFont(1, 48+4, FONT_16X16,7);    //校
  144.     DisplayFont(1, 64+4, FONT_16X16,8);   //準
  145.     DisplayFont(4, 8+4, FONT_8X16,16);   //I
  146.     DisplayFont(4, 16+4, FONT_8X16,23);  //n
  147.     DisplayFont(4, 24+4, FONT_8X16,24);   //p
  148.     DisplayFont(4, 32+4, FONT_8X16,26);  //u
  149.     DisplayFont(4, 40+4, FONT_8X16,25);  //t
  150.     DisplayFont(4, 48+4, FONT_8X16,12);   //：
  151.
  152.     DisplayFont(4, 64+4, FONT_8X16,10);   //空格
  153.     DisplayFont(4, 72+4, FONT_8X16,10);   //空格
  154.     DisplayFont(4, 80+4, FONT_8X16,10);  //空格
  155.     DisplayFont(4, 88+4, FONT_8X16,5);  //5
  156.     DisplayFont(4, 96+4, FONT_8X16,10);   //空格
  157.     DisplayFont(4, 104+4, FONT_8X16,20);   //V

  159.     Delay(40);
  160.         flag=1;
  161.         while(flag)
  162.   {
  163.                 if(!KEY)
  164.           {
  165.                         Delay1(20);
  166.                         if(KEY)
  167.                         {
  168.                           AIN7 = Ad_Av(7);     //取得基準的ADC數值
  169.                     V2   = Ad_Av(5);         //取得校準電壓的ADC數值
  170.                           V2   = V2*10/AIN7;   //？？？？
  171. //                          V2   = V2/AIN7;   //？？？？
  172.                           EEP_W(0x04,V2);
  173.               flag = 0;
  174.                         }
  175.           }
  176.         }
  177.   for(a=0;a<16;a++)
  178.         {
  179.         DisplayFont(4, 64+4, FONT_8X16,10);   //空格
  180.         DisplayFont(4, 72+4, FONT_8X16,10);   //空格
  181.         DisplayFont(4, 80+4, FONT_8X16,10);  //空格
  182.         DisplayFont(4, 88+4, FONT_8X16,0);  //0
  183.         DisplayFont(4, 96+4, FONT_8X16,22);   //m
  184.         DisplayFont(4, 104+4, FONT_8X16,13);   //A
  185.                 Delay(40);
  186.         }
  187.         flag=1;
  188.         while(flag)
  189.   {
  190.                 if(!KEY)
  191.           {
  192.                         Delay1(20);
  193.                         if(KEY)
  194.                         {
  195.                     Iov  = Ad_Av(6);
  196.                                 EEP_W(0x10,Iov);
  197.               flag = 0;
  198.                         }
  199.           }
  200.         }
  201.   for(a=0;a<16;a++)
  202.         {
  203.         DisplayFont(4, 64+4, FONT_8X16,10);   //空格
  204.         DisplayFont(4, 72+4, FONT_8X16,1);   //1
  205.         DisplayFont(4, 80+4, FONT_8X16,0);  //0
  206.         DisplayFont(4, 88+4, FONT_8X16,0);  //0
  207.         DisplayFont(4, 96+4, FONT_8X16,22);   //m
  208.         DisplayFont(4, 104+4, FONT_8X16,13);   //A
  209.                 Delay(40);
  210.         }
  211.         flag=1;
  212.         while(flag)
  213.   {
  214.                 if(!KEY)
  215.           {
  216.                         Delay1(20);
  217.                         if(KEY)
  218.                         {
  219.                           AIN7 = Ad_Av(7);
  220.                     I1   = Ad_Av(6);
  221.                           I1   = (I1-Iov)/AIN7;
  222.                           EEP_W(0x08,I1);
  223.               flag = 0;
  224.                         }
  225.           }
  226.         }
  227.   for(a=0;a<16;a++)
  228.         {
  229.         DisplayFont(4, 64+4, FONT_8X16,1);   //1
  230.         DisplayFont(4, 72+4, FONT_8X16,0);   //0
  231.         DisplayFont(4, 80+4, FONT_8X16,0);  //0
  232.         DisplayFont(4, 88+4, FONT_8X16,0);  //0
  233.         DisplayFont(4, 96+4, FONT_8X16,22);   //m
  234.         DisplayFont(4, 104+4, FONT_8X16,13);   //A
  235.                 Delay(40);
  236.         }
  237.         flag=1;
  238.         while(flag)
  239.   {
  240.                 if(!KEY)
  241.           {
  242.                         Delay1(20);
  243.                         if(KEY)
  244.                         {
  245.                           AIN7 = Ad_Av(7);
  246.                     I2   = Ad_Av(6);
  247.                           I2   = (I2-Iov)/AIN7;
  248.                           EEP_W(0x0c,I2);
  249.               flag = 0;
  250.                         }
  251.           }
  252.         }
  253.   for(a=0;a<16;a++)
  254.         {
  255.         DisplayFont(4, 64+4, FONT_8X16,3);   //3
  256.         DisplayFont(4, 72+4, FONT_8X16,0);   //0
  257.         DisplayFont(4, 80+4, FONT_8X16,0);  //0
  258.         DisplayFont(4, 88+4, FONT_8X16,0);  //0
  259.         DisplayFont(4, 96+4, FONT_8X16,22);   //m
  260.         DisplayFont(4, 104+4, FONT_8X16,13);   //A
  261.                 Delay(40);
  262.         }
  263.         flag=1;
  264.         while(flag)
  265.   {
  266.                 if(!KEY)
  267.           {
  268.                         Delay1(20);
  269.                         if(KEY)
  270.                         {
  271.                           AIN7 = Ad_Av(7);
  272.                     I3   = Ad_Av(6);
  273.                           I3   = (I3-Iov)/AIN7;
  274.                           EEP_W(0x14,I3);
  275.               flag = 0;
  276.                         }
  277.           }
  278.         }
  279. }
  280. void main() //主函數
  281. {
  282.         float V,V2,I,I1,I2,I3,Iov,AIN7,R,W;
  283.         CLK_CKDIVR=0x00;
  284.         //Delay(1000);
  285.         GPIO_Init();
  286.     ADC_Init();
  287.         EEP_Init();
  288.         Lcd_Init();
  289.         Hellow();
  290.         Delay1(800);
  291.         while(!KEY)
  292.         {
  293.                 Delay1(10);
  294.                 if(KEY)
  295.         Correct();
  296.     }
  297.         V2  = EEP_R(0x04);      //對應5V
  298.         I1  = EEP_R(0x08);      //對應100MA  電流校正值
  299.         I2  = EEP_R(0x0c);      //對應1000MA   電流校正值
  300.         Iov = EEP_R(0x10);      //對應0MA  電流校正值
  301.         I3  = EEP_R(0x14);      //對應3000MA   電流校正值
  302.     ClearScreen();    //清除屏幕
  303.         while(1)
  304.         {
  305.         Write_Lcd0();                 //顯示固定底版
  306.         AIN7 = Ad_Av(7);              //通道7為內部參考電壓
  307.                    I = Ad_Av(6);               //通道6電流采樣
  308.                    V = Ad_Av(5);                                 //通道5電壓采樣
  309.                 if(V>1)
  310.                 {
  311.             V = V/AIN7/V2*5069;          //5V校正時輸入5.069V
  312.                 }
  313.                 else
  314.                 {
  315.                         V = 0;
  316.                 }
  317.                 if((I-Iov)>0 & (I/AIN7)<=I1*2)        //計算電流
  318.             I = (I-Iov)/AIN7/I1*100;
  319.                 else if((I/AIN7)>I1*2 & (I/AIN7)<=I2*2)
  320.                     I = (I-Iov)/AIN7/I2*1000;
  321.                 else
  322.                     I = (I-Iov)/AIN7/I3*3000;
  323.                 R = V/I;                 //計算電阻
  324.                 W = V*I/1000;       //計算功率
  325.                 Delay1(5);
  326.                 Write_Lcd1((int)V,0,56);    //寫入電壓
  327.                 Write_Lcd2((int)I,2,64);    //電流
  328. /*
  329.                 if(I<1)
  330.                 {
  331.                         Write_Lcd1(0,4,64);      //寫入電阻
  332.                 }
  333.                 else
  334.                 {
  335.                         Write_Lcd1((int)R,4,64); //電阻。
  336.                 }
  337. */
  338.                 Write_Lcd1((int)W,4,56);    //功率
  339.                 Write_Lcd3(0,6,56);         //容量
  340.                 Delay1(400);
  341.     }
  342. }
復制代碼
所有資料51hei提供下載:
STM8S st7565-12864 USB電壓電流表源程序及PCB工程.zip (3.29 MB, 下載次數: 210)

評分

參與人數 2黑幣 +62 收起 理由
YJGG + 12 很給力！
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:98767 發表于 2018-7-26 18:13 | 顯示全部樓層
不錯,對著做個試下
回復

使用道具 舉報

ID:239055 發表于 2018-10-11 06:40 來自手機 | 顯示全部樓層
請問下，電壓電流的量程各是多少？還有精度怎么樣？
回復

使用道具 舉報

ID:378605 發表于 2018-10-11 19:54 | 顯示全部樓層
回復

使用道具 舉報

ID:239055 發表于 2018-10-17 11:29 來自手機 | 顯示全部樓層
我也要問下精度和量程多少
回復

使用道具 舉報

ID:239055 發表于 2018-11-18 20:14 來自手機 | 顯示全部樓層
請問下stm8這芯片怎么編譯程序以及燒寫？可以幫我編譯一份軟件不？謝了
回復

使用道具 舉報

ID:433321 發表于 2018-11-26 11:51 | 顯示全部樓層
這芯片里面的HEX數據可以直接讀取出來嗎
回復

使用道具 舉報

ID:471797 發表于 2019-1-23 19:09 | 顯示全部樓層
請問這個電流是雙相的還是單相的
回復

使用道具 舉報

ID:675521 發表于 2020-3-29 19:34 | 顯示全部樓層

留一個記號，備用。
回復

使用道具 舉報

ID:65297 發表于 2020-3-30 14:54 | 顯示全部樓層
謝謝分享,最近也在學習STM8
回復

使用道具 舉報

ID:57411 發表于 2020-8-10 16:10 | 顯示全部樓層
謝謝分享,最近在學習7565驅動。
回復

使用道具 舉報

ID:337139 發表于 2020-10-21 17:47 | 顯示全部樓層
這個驅動寫得很好的。
回復

使用道具 舉報

ID:960224 發表于 2021-8-12 17:40 | 顯示全部樓層
很厲害的發明，敬佩
回復

使用道具 舉報

ID:523221 發表于 2021-10-29 14:35 | 顯示全部樓層
你好，可以解析一下LM358的電路嗎？
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 91社影院在线观看 | 免费在线观看黄色av | 欧美videosex性极品hd | 国产综合精品一区二区三区 | 午夜黄色 | 免费一级淫片aaa片毛片a级 | 欧美色性| 嫩草91在线| 日韩欧美在线播放 | 久久久婷婷 | 91操操操| 国产精品国产精品国产专区不片 | 狠狠亚洲 | 一级做受毛片免费大片 | 亚洲精品乱码久久久久久按摩 | 韩国精品一区二区三区 | 在线观看免费av网 | 毛片免费在线观看 | 日产精品久久久一区二区福利 | 欧美一区二区三区在线 | 九色91视频 | 日本一区二区三区免费观看 | 国产亚洲久 | 久久久久亚洲 | 三级欧美| 欧美日韩不卡 | 麻豆精品久久 | 亚洲精品国产成人 | 欧美日韩国产高清 | 久久久久久国产 | 国产特一级黄色片 | 久久精品在线 | 久久精品视频网站 | 精品亚洲一区二区三区 | 国产精品区一区二区三 | 国产资源网 | 91视频在线 | 国内精品一区二区 | 久久99精品国产自在现线小黄鸭 | 欧美日韩国产精品一区二区 | 成人精品视频在线 |
