2.2.2 門電路外部特性和主要參數
⒈ 電壓傳輸特性
⑴ 電壓傳輸特性
⑵ 常用名詞和參數
① 輸出高電平UOH。
② 輸出低電平UOL。
③ 閾值電壓UTH。
④ 關門電平UOFF。

關門電平UOFF。UOFF是TTL與非門電路輸出高電平時，輸入端允許輸入的最大低電平值。即為保證TTL與非門輸出高電平，應滿足uI≤UOFF，UOFF的確切數值因每一器件而異。一般，手冊中給出輸入低電平最大值UILmax代替UOFF。74LS系列門電路UILmax＝0.8V。

⑤ 開門電平UON。

開門電平UON。UON是TTL與非門電路輸出低電平時，輸入端允許輸入的最小高電平值。即為保證TTL與非門輸出低電平，應滿足uI≥UON，UON的確切數值因每一器件而異。一般，手冊中給出輸入高電平最小值UIHmin代替UON。74LS系列門電路UIHmin＝2V。

⑥ 噪聲容限。
⒉ 輸入特性
⑴ 輸入伏安特性
⑵ 輸入負載特性

圖2-19為74LS系列門電路輸入負載特性。RI較小時，uI相當于輸入低電平，與非門處于關門狀態；RI較大時，uI相當于輸入高電平，與非門處于開門狀態。即：若需保持uI為低電平（uI<UILmax），RI不能過大，須RI<ROFF。ROFF稱為關門電阻，是使與非門保持關門狀態的RI最大值。74LS系列門電路ROFF ≈4.2kΩ。當RI足夠大時，uI≈1V并保持基本不變，如圖2-11中，uI =（uBE1+uBE5）-uVD3≈1.4-0.4=1V。相當于輸入高電平，與非門處于開門狀態。即：若需保持uI相當于輸入高電平，RI不能過小，須RI＞RON。RON稱為開門電阻，是使與非門保持開門狀態的RI最小值。74LS系列門電路RON ≈6.3kΩ。

⒊ 輸出特性
⑴ 拉電流負載輸出特性
⑵ 灌電流負載輸出特性
⒋ 門電路的主要參數
⑴ 靜態動耗PD
⑵ 傳輸延遲時間tpd
⒌ 不同系列的TTL門電路
⑴ 74系列（基本型）
⑵ 74L系列（低功耗）
⑶ 74H系列（高速）
⑷ 74S系列（肖特基）
⑸ 74LS系列（低功耗肖特基）
⑹ 74AS系列（先進高速肖特基）
⑺ 74ALS系列（先進低功耗肖特基）

2.30 CMOS門電路不用的輸入端能否懸空？在這一點上與TTL門電路有什么不同？

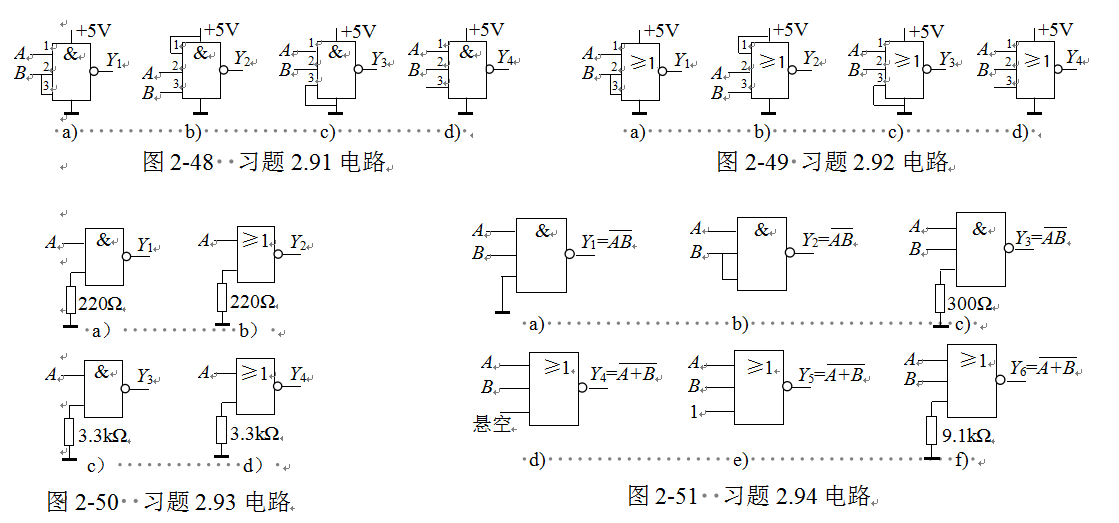

2.91 已知74LS系列三輸入端與非門電路如圖2-48所示，其中2個輸入端分別接輸入信號A、B，另一個輸入端為多余引腳。試分析電路中多余引腳的接法是否正確？
2.92 已知74LS系列三輸入端或非門電路如圖2-49所示，其中2個輸入端分別接輸入信號A、B，另一個輸入端為多余引腳。試分析電路中多余引腳接法是否正確？
2.93 已知圖2-50電路中TTL門電路的ROFF=0.8kΩ，RON=2.5kΩ，試寫出輸出端Y1~Y4函數表達式。
2.94已知74LS系列三輸入端門電路如圖2-51所示，A、B為有效輸入信號，另一個輸入端為多余引腳。若要求電路輸出Y1~Y6按圖所求，試判斷電路接法是否正確？若有錯，試予以改正。

2.95 若圖2-48中與非門改成74HC系列或CMOS 4000系列，再判電路接法是否正確？
2.96 已知CMOS門電路如圖2-50所示，試重新寫出輸出端Y1~Y4函數表達式。
2.97 已知CMOS三輸入端門電路如圖2-51所示，試重新判斷電路接法是否正確？若有錯，試予以改正。
教輔書《數字電子學習指導與習題解答》與教材書《數字電子技術基礎》配套，習題都有詳解。
