LED燈：P2 最右邊的第八位LED燈對應1111 1111

獨立鍵盤：P3^0至P3^3：K1,K2,K3,K4.

I/O口內部具有上拉電阻，獨立按鍵內部也具有上拉電阻。當按鍵按下時，接通，變?yōu)榈碗娖?0)；當按鍵未按下時，又變?yōu)楦唠娖?1)； while(!k2); :當為高電平時(1),跳出循環，表示已經松手。

P1 P2 P3都有上拉電阻，P0沒有，需要外接。

數碼管靜態數碼管如果要顯示8位，則需要64個串口，動態數碼管將段選線并聯在一起：

共陰：段選：1點亮。0熄滅

138譯碼器：E1(LOW) E2(LOW) E3(HIGH):如果輸入無效值，八個輸出通道都為高電平。

矩陣按鍵掃描原理：

逐行掃描：高四位輪流輸出0，通過判斷低四位是否為0來確認那個按鍵按下

行列掃描：高四位全部輸出1，低四位全部輸出0，通過判斷高四位那一位為0來確認按下按鍵的行，交換高低四位的電平值，通過判斷低四位那一位為0來確認按下按鍵的列。

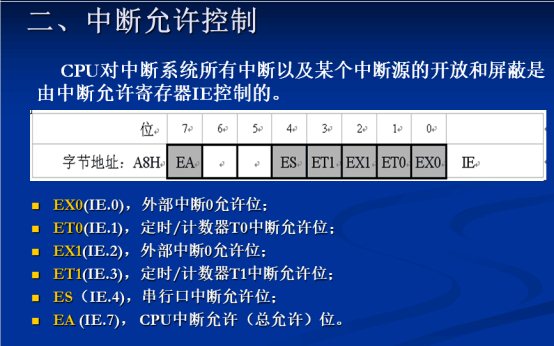

中斷允許寄存器：IE

EA：中斷總允許位，每種中斷都需要打開（置1）

1、3：定時/計數器中斷允許位

0、2：外部中斷允許位

4：串行口中斷允許位

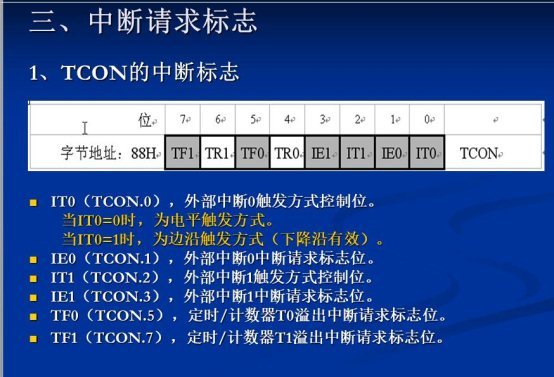

中斷請求標志：控制寄存器：TCON

ITO、IT1:外部中斷觸發方式控制位：0：電平觸發 1：下降沿

IE0、IE1:中斷請求標志位

TF0、TF1:定時/計數器溢出中斷請求標志位

IE0、IE1：外部中斷INT1請求標志位。當CPU檢測到在INT1引腳上出現的外部中斷信號時，由硬件置位IE1=1，請求中斷。CPU執行中斷服務程序后，IE1位被硬件自動清0.

外部中斷中IT1與IE1的搭配工作流程原理：

IE1,即TCON.3:外部中斷INT1請求標志位。當CPU檢測到在INT1引腳上出現的外部中斷信號時，由硬件置位IE1=1,請求中斷。CPU執行中斷服務程序后，IE1位被硬件自動清0.

IT1,即TCON.2:

外部中斷INT1請求類型，觸發方式控制位，由軟件來置1或清0，以控制外部中斷1的觸發類型。

IT1=0，外部中斷1被設置為電平觸發方式，當引腳INT1輸入低電平時，置位IE1,申請中斷。CPU在每個機器周期的S5P2期間采樣INT1的輸入電平，當采樣到低電平時，置IE1=1。采用電平觸發方式時，輸入到引腳INT1的外部中斷源必須保持電平有效，直到該程序被CPU響應。同時，在該中斷服務程序執行完之前，外部中斷源有效電平必須被撤銷，否則將產生，另一次中斷。

IT1=1,外部中斷1被設置為邊緣觸發方式，CPU在每個機器周期采樣引腳INT1的電平。如果相繼的兩次采樣中，一個周期采樣到引腳INT1為高電平，接著下一個周期采樣到引腳INT1為低電平，IE1由硬件自動清0.因為每個機器周期采樣一次外部中斷輸入電平，外部中斷源輸入的高電平和低電平時間必須保持12個振蕩周期以上，才能保證CPU檢測到負跳變信號，即下降沿。

即：TF1/0類似于IE0/1(都是中斷請求標志位，只是前者可用軟件置0/1)

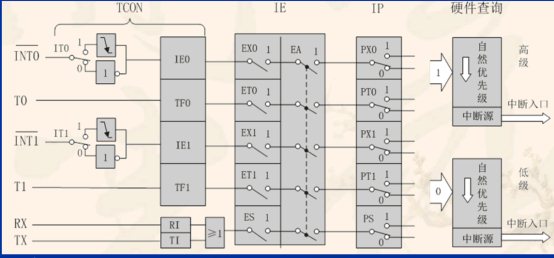

中斷源工作原理圖：

中斷運用：

外部中斷：打開總中斷允許位(EA=1)，打開外部中斷0/1(EX0/1=1):(IE中斷允許寄存器),設置外部中斷的觸發方式：IT1/0=0/1(TCON控制寄存器) 當CPU檢測到在INT1引腳上出現的外部中斷信號時，由硬件置位IE1=1,請求中斷。CPU執行中斷服務程序后，IE1位被硬件自動清0.

定時/計數器中斷：打開總中斷允許位(EA=1)，打開定時器中斷0/1(ET0/1=1):(IE中斷允許寄存器),打開定時/計數器(TR1/0=1):(TCON控制寄存器).

中斷優先級：

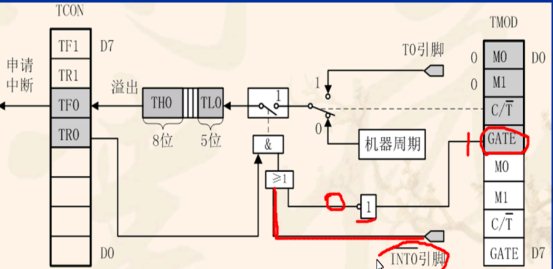

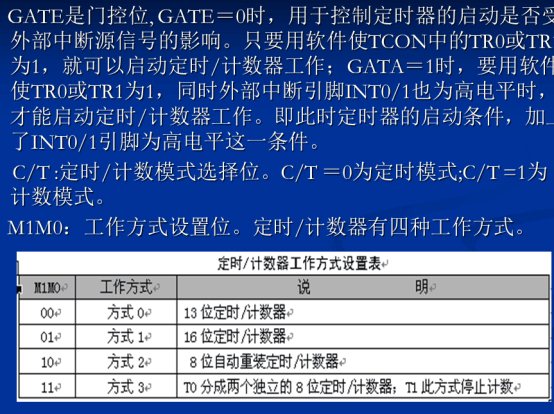

定時/計數器GATE門控位與外部中斷的關系原理圖：

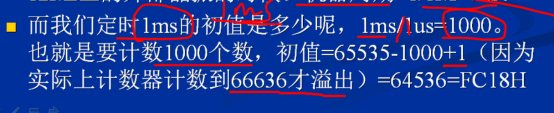

定時/計數器換算原理：(13位、8位類推)：

FC18賦值給高八位(FC)和低八位(18)

串口通信

異步通信：通信的發送與接收設備使用各自的時鐘(獨立)控制數據的發送和接收過程，字符間有任意間隙。

同步通信：建立發送方時鐘對接收方時鐘的直接控制，字符間不留間隙。

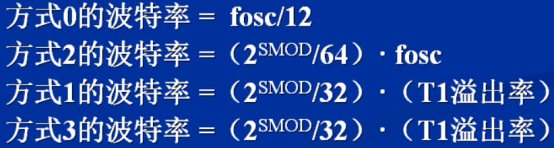

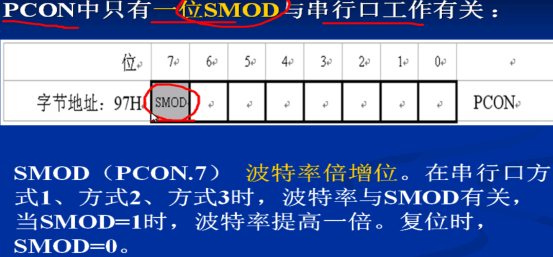

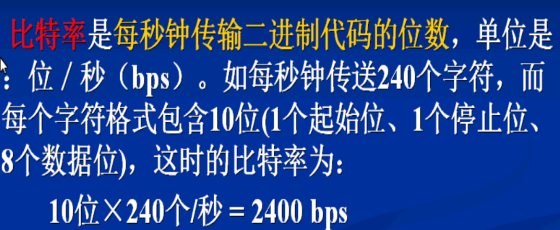

比特率/波特率概念及其計算方法：

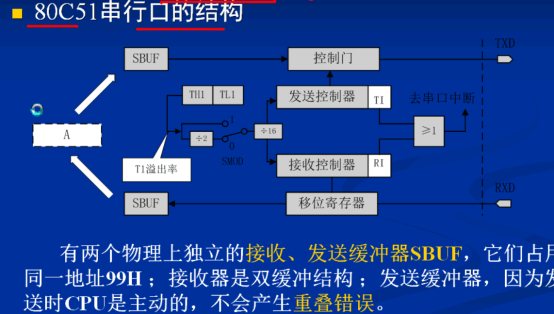

80C51串行口原理圖：

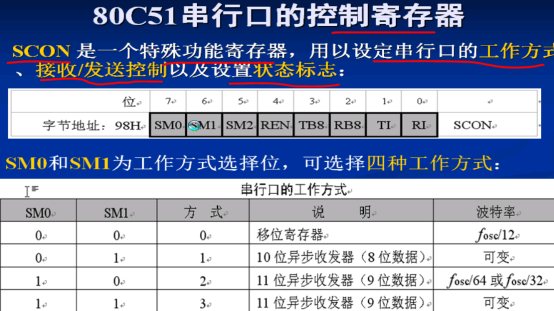

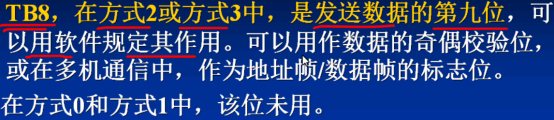

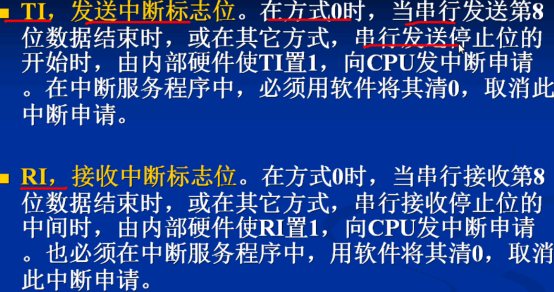

SCON控制寄存器：

SM2：多機通信控制位，SM2=1時可以利用收到的RB8來控制是否激活RI（RB8=0時不激活，收到的信息丟棄；RB8=1時收到的數據進入SBUF，并激活RI，進而在中斷服務中將數據從SBUF讀走）。SM2=0，不管RB8的值，收到的數據都可進入SBUF，并激活RI。

在方式0時，SM2必須是0。

在方式1時，RB8接收到的是停止位，若SM2=1，則當RB8接收到的是有效停止位時，RI才置1.

REN：
