求高手幫忙用stc12c有sd卡做的lcd12864顯示屏顯示亂碼

[復制鏈接]
跳轉到指定樓層
樓主
100黑幣

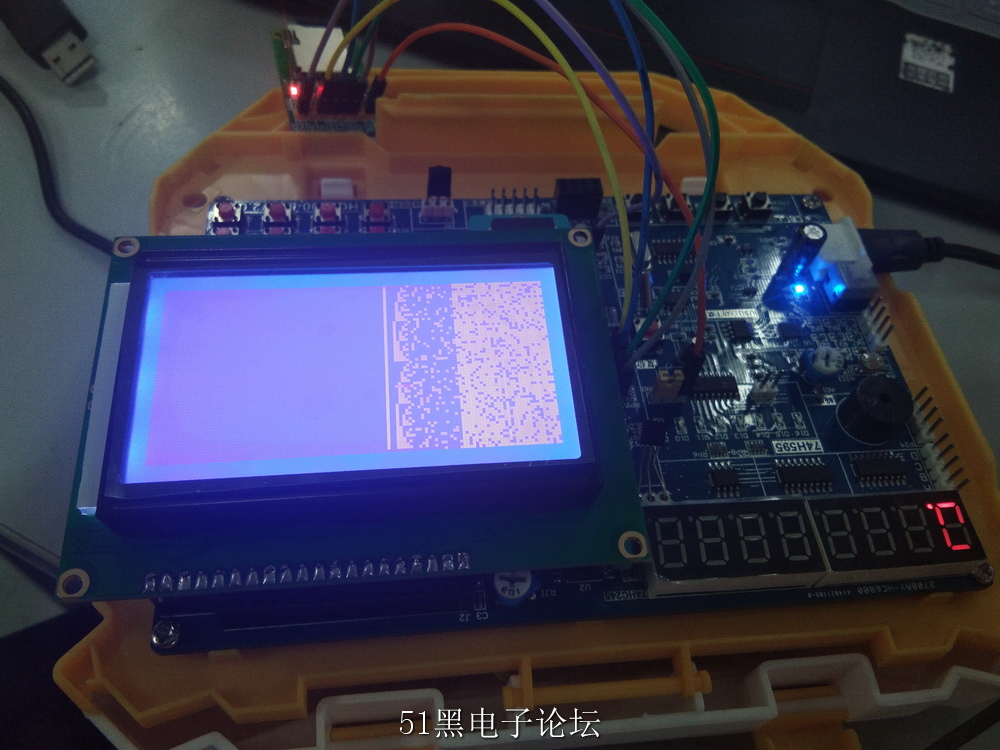

求救啊搞了一天了還是亂碼這是

  2. #include <reg52.h>
  3. #include "intrins.h"

  5. #define uchar unsigned char
  6. #define uint unsigned int
  7. sbit rs  =  P2^6;      //寄存器選擇輸入
  8. sbit rw  =  P2^5;      //液晶讀/寫控制
  9. sbit en  =  P2^7;      //液晶使能控制
  10. sbit psb =  P3^2;      //串/并方式控制
  11. sbit rst =  P3^4;      //液晶復位端口

  13. void lcd_com(uchar com);
  14. void lcd_dat(uchar dat);
  15. void lcd_busy();
  16. void lcd_dis(uchar *table);
  17. void lcd_int();



  21. void delay(uint z)
  22. {
  23.         uchar i;
  24.         while(z--)
  25.         for(i=10;i>0;i--);
  26. }

  28. void lcd_busy(void)   //忙檢測
  29. {
  30.         uchar busy;
  31. rs=0; rw=1;
  32.   do{
  33.      en=1;
  34.          _nop_();
  35.          _nop_();
  36.          busy=P0;
  37.          _nop_();
  38.          _nop_();
  39. en=0;
  40.          }while(busy & 0x80);
  41. }

  43. void lcd_com(uchar com)
  44. {
  45.         lcd_busy();
  46.         rs=0;//命令01
  47.         rw=0;//寫數據
  48.         P0=com;
  49.         en=1;
  50.         _nop_();
  51.         _nop_();
  52.         en=0;

  54. }

  56. void lcd_dat(uchar dat)
  57. {
  58.         lcd_busy();
  59.         rs=1;//數據1
  60.         rw=0;//寫方式
  61.         P0=dat;
  62. en=1;
  63.         _nop_();
  64.         _nop_();
  65.         en=0;
  66.
  67. }

  69. void lcd_int()
  70. {
  71.         psb=1;
  72.         rst=0;
  73.         delay(5);
  74.         rst=1;
  75.         delay(5);

  77.
  78.    lcd_com(0x30);
  79.    lcd_com(0x0c);
  80.    lcd_com(0x01);
  81.    lcd_com(0x02);
  82.    lcd_com(0x80);
  83.    delay(50);


  86. }

  88. void lcd_dis(uchar *table)
  89. {
  90.         uchar i,j;
  91. for(i=0;i<32;i++)
  92.   {
  93.     lcd_com(0x80+i);    //先寫入水平坐標值
  94.     lcd_com(0x80);      //寫入垂直坐標值
  95.     for(j=16;j>0;j--)   //再寫入兩個8位元的數據
  96.     lcd_dat(*table++);
  97.         delay(1);
  98.   }

  100.   for(i=0;i<32;i++)
  101.   {
  102.     lcd_com(0x80+i);
  103.     lcd_com(0x88);
  104.     for(j=16;j>0;j--)
  105.         lcd_dat(*table++);
  106.         delay(1);
  107.   }
  108. }
復制代碼

lcd的程序求各位大神幫忙看看程序哪里出錯了

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:290906 發表于 2018-7-16 19:56 | 只看該作者
有明滅變化


回復

使用道具 舉報

板凳
ID:336165 發表于 2018-7-19 20:10 | 只看該作者
清屏了嗎
