超聲波測距C#上位機源碼與單片機下位機PCB原理圖

[復制鏈接]
跳轉到指定樓層
樓主

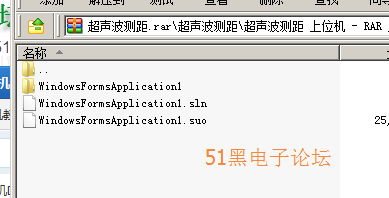

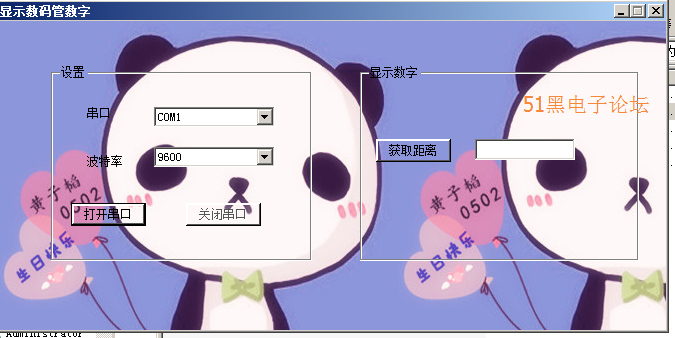

上位機（含源碼）：

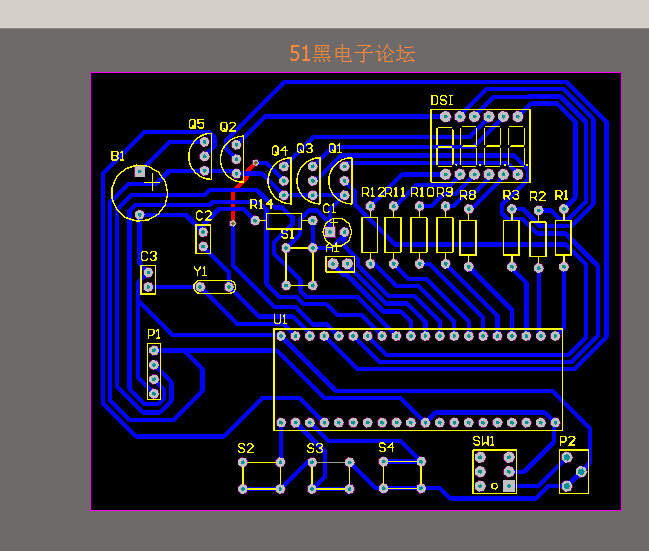

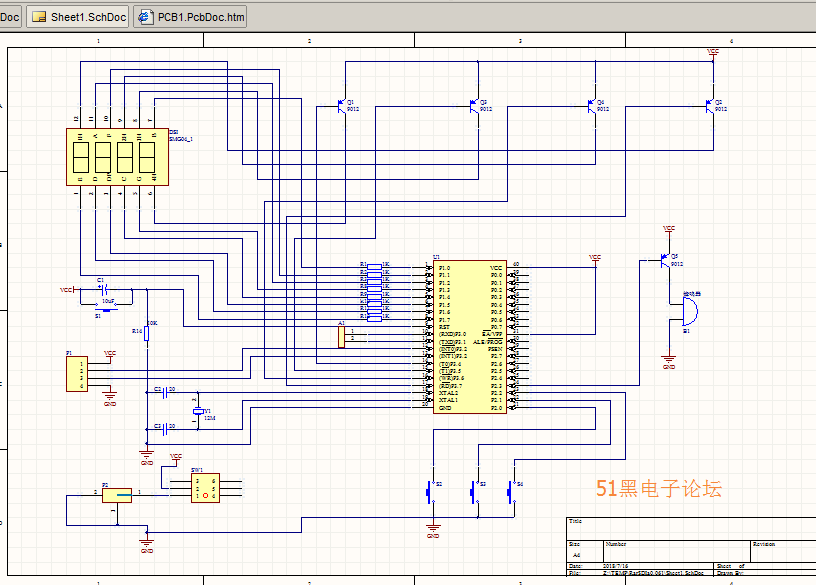

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)


單片機源程序如下:
  1. #include <reg52.h>                 //調用單片機頭文件
  2. #define uchar unsigned char  //無符號字符型 宏定義        變量范圍0~255
  3. #define uint  unsigned int         //無符號整型 宏定義        變量范圍0~65535
  4. #include <intrins.h>
  5. uchar a_a;

  7. //數碼管段選定義      0     1    2    3    4    5        6         7          8           9
  8. uchar code smg_du[]={0x28,0xee,0x32,0xa2,0xe4,0xa1,0x21,0xea,0x20,0xa0,
  9.                                            0x60,0x25,0x39,0x26,0x31,0x71,0xff};         //斷碼


  12. uchar dis_smg[8]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8};

  14. //數碼管位選定義
  15. sbit smg_we1 = P3^4;            //數碼管位選定義
  16. sbit smg_we2 = P3^5;
  17. sbit smg_we3 = P3^6;
  18. sbit smg_we4 = P3^7;

  20. sbit c_send   = P3^2;                //超聲波發射
  21. sbit c_recive = P3^3;                //超聲波接收

  23. sbit beep = P2^3;   //蜂鳴器IO口定義
  24. uchar smg_i = 3;    //顯示數碼管的個位數
  25. bit flag_300ms ;

  27. long distance;                //距離
  28. uint set_d;                    //距離
  29. uchar flag_csb_juli;    //超聲波超出量程
  30. uint  flag_time0;       //用來保存定時器0的時候的

  32. uchar menu_1;           //菜單設計的變量
  33. //串口接收用到的變量
  34. uchar receive[4];
  35. uchar jyh=0;
  36. uchar uart_flag=0;
  37. uchar count=0;
  38. //串口發送用到的變量
  39. uchar send[6];
  40. uchar fsxb=0;
  41. /***********************1ms延時函數*****************************/
  42. void delay_1ms(uint q)
  43. {
  44.         uint i,j;
  45.         for(i=0;i<q;i++)
  46.                 for(j=0;j<120;j++);
  47. }

  49. /***********************處理距離函數****************************/
  50. void smg_display()
  51. {
  52.         dis_smg[0] = smg_du[distance % 10];
  53.         dis_smg[1] = smg_du[distance / 10 % 10];
  54.         dis_smg[2] = smg_du[distance / 100 % 10] & 0xdf;
  55. }


  58. #define RdCommand 0x01 //定義ISP的操作命令
  59. #define PrgCommand 0x02
  60. #define EraseCommand 0x03
  61. #define Error 1
  62. #define Ok 0
  63. #define WaitTime 0x01 //定義CPU的等待時間
  64. sfr ISP_DATA=0xe2;  //寄存器申明
  65. sfr ISP_ADDRH=0xe3;
  66. sfr ISP_ADDRL=0xe4;
  67. sfr ISP_CMD=0xe5;
  68. sfr ISP_TRIG=0xe6;
  69. sfr ISP_CONTR=0xe7;

  71. /* ================ 打開 ISP,IAP 功能 ================= */
  72. void ISP_IAP_enable(void)
  73. {
  74.          EA = 0;       /* 關中斷   */
  75.          ISP_CONTR = ISP_CONTR & 0x18;       /* 0001,1000 */
  76.          ISP_CONTR = ISP_CONTR | WaitTime; /* 寫入硬件延時 */
  77.          ISP_CONTR = ISP_CONTR | 0x80;       /* ISPEN=1  */
  78. }
  79. /* =============== 關閉 ISP,IAP 功能 ================== */
  80. void ISP_IAP_disable(void)
  81. {
  82.          ISP_CONTR = ISP_CONTR & 0x7f; /* ISPEN = 0 */
  83.          ISP_TRIG = 0x00;
  84.          EA   =   1;   /* 開中斷 */
  85. }
  86. /* ================ 公用的觸發代碼 ==================== */
  87. void ISPgoon(void)
  88. {
  89.          ISP_IAP_enable();   /* 打開 ISP,IAP 功能 */
  90.          ISP_TRIG = 0x46;  /* 觸發ISP_IAP命令字節1 */
  91.          ISP_TRIG = 0xb9;  /* 觸發ISP_IAP命令字節2 */
  92.          _nop_();
  93. }
  94. /* ==================== 字節讀 ======================== */
  95. unsigned char byte_read(unsigned int byte_addr)
  96. {
  97.         EA = 0;
  98.          ISP_ADDRH = (unsigned char)(byte_addr >> 8);/* 地址賦值 */
  99.          ISP_ADDRL = (unsigned char)(byte_addr & 0x00ff);
  100.          ISP_CMD   = ISP_CMD & 0xf8;   /* 清除低3位  */
  101.          ISP_CMD   = ISP_CMD | RdCommand; /* 寫入讀命令 */
  102.          ISPgoon();       /* 觸發執行  */
  103.          ISP_IAP_disable();    /* 關閉ISP,IAP功能 */
  104.          EA  = 1;
  105.          return (ISP_DATA);    /* 返回讀到的數據 */
  106. }
  107. /* ================== 扇區擦除 ======================== */
  108. void SectorErase(unsigned int sector_addr)
  109. {
  110.          unsigned int iSectorAddr;
  111.          iSectorAddr = (sector_addr & 0xfe00); /* 取扇區地址 */
  112.          ISP_ADDRH = (unsigned char)(iSectorAddr >> 8);
  113.          ISP_ADDRL = 0x00;
  114.          ISP_CMD = ISP_CMD & 0xf8;   /* 清空低3位  */
  115.          ISP_CMD = ISP_CMD | EraseCommand; /* 擦除命令3  */
  116.          ISPgoon();       /* 觸發執行  */
  117.          ISP_IAP_disable();    /* 關閉ISP,IAP功能 */
  118. }
  119. /* ==================== 字節寫 ======================== */
  120. void byte_write(unsigned int byte_addr, unsigned char original_data)
  121. {
  122.          EA  = 0;
  123. //         SectorErase(byte_addr);
  124.          ISP_ADDRH = (unsigned char)(byte_addr >> 8);  /* 取地址  */
  125.          ISP_ADDRL = (unsigned char)(byte_addr & 0x00ff);
  126.          ISP_CMD  = ISP_CMD & 0xf8;    /* 清低3位 */
  127.          ISP_CMD  = ISP_CMD | PrgCommand;  /* 寫命令2 */
  128.          ISP_DATA = original_data;   /* 寫入數據準備 */
  129.          ISPgoon();       /* 觸發執行  */
  130.          ISP_IAP_disable();     /* 關閉IAP功能 */
  131.          EA =1;
  132. }


  135. /******************把數據保存到單片機內部eeprom中******************/
  136. void write_eeprom()
  137. {
  138.         SectorErase(0x2000);
  139.         byte_write(0x2000, set_d % 256);
  140.         byte_write(0x2001, set_d / 256);
  141.         byte_write(0x2058, a_a);
  142. }

  144. /******************把數據從單片機內部eeprom中讀出來*****************/
  145. void read_eeprom()
  146. {
  147.         set_d  = byte_read(0x2001);
  148.         set_d <<= 8;
  149.         set_d  |= byte_read(0x2000);
  150.         a_a      = byte_read(0x2058);
  151. }

  153. /**************開機自檢eeprom初始化*****************/
  154. void init_eeprom()
  155. {
  156.         read_eeprom();                //先讀
  157.         if(a_a != 1)                //新的單片機初始單片機內問eeprom
  158.         {
  159.                 set_d = 50;
  160.                 a_a = 1;
  161.                 write_eeprom();           //保存數據
  162.         }
  163. }

  165. /********************獨立按鍵程序*****************/
  166. uchar key_can;         //按鍵值

  168. void key()         //獨立按鍵程序
  169. {
  170.         static uchar key_new;
  171.         key_can = 20;                   //按鍵值還原
  172.         P2 |= 0x07;
  173.         if((P2 & 0x07) != 0x07)                //按鍵按下
  174.         {
  175.                 delay_1ms(1);                     //按鍵消抖動
  176.                 if(((P2 & 0x07) != 0x07) && (key_new == 1))
  177.                 {                                                //確認是按鍵按下
  178.                         key_new = 0;
  179.                         switch(P2 & 0x07)
  180.                         {
  181.                                 case 0x06: key_can = 3; break;           //得到k2鍵值
  182.                                 case 0x05: key_can = 2; break;           //得到k3鍵值
  183.                                 case 0x03: key_can = 1; break;           //得到k4鍵值
  184.                         }
  185.                 }
  186.         }
  187.         else
  188.                 key_new = 1;
  189. }

  191. /****************按鍵處理顯示函數***************/
  192. void key_with()
  193. {
  194.         if(key_can == 1)                //設置鍵
  195.         {
  196.                 menu_1 ++;
  197.                 if(menu_1 >= 2)
  198.                 {
  199.                         menu_1 = 0;
  200.                         smg_i = 3;                //只顯示3位數碼管
  201.                 }
  202.                 if(menu_1 == 1)
  203.                 {
  204.                         smg_i = 4;           //只顯示4位數碼管
  205.                 }
  206.         }
  207.         if(menu_1 == 1)                        //設置報警
  208.         {
  209.                 if(key_can == 2)
  210.                 {
  211.                         set_d ++ ;                //加1
  212.                         if(set_d > 400)
  213.                                 set_d = 400;
  214.                 }
  215.                 if(key_can == 3)
  216.                 {
  217.                         set_d -- ;                //減1
  218.                         if(set_d <= 1)
  219.                                 set_d = 1;
  220.                 }
  221.                 dis_smg[0] = smg_du[set_d % 10];                   //取小數顯示
  222.                 dis_smg[1] = smg_du[set_d / 10 % 10] ;         //取個位顯示
  223.                 dis_smg[2] = smg_du[set_d / 100 % 10] & 0xdf ; //取十位顯示
  224.                 dis_smg[3] = 0x60;                //a
  225.                 write_eeprom();                           //保存數據
  226.         }
  227. }

  229. /****************報警函數***************/
  230. void clock_h_l()
  231. {
  232.         static uchar value;
  233.         if(distance <= set_d)
  234.         {
  235.                 value ++;  //消除實際距離在設定距離左右變化時的干擾
  236.                 if(value >= 2)
  237.                 {
  238.                         beep = ~beep;           //蜂鳴器報警
  239.                 }
  240.         }
  241.         else
  242.         {
  243.                 value = 0;
  244.                 beep = 1;                //取消報警
  245.         }
  246. }

  248. /***********************數碼位選函數*****************************/
  249. void smg_we_switch(uchar i)
  250. {
  251.         switch(i)
  252.         {
  253.                 case 0: smg_we1 = 0;  smg_we2 = 1; smg_we3 = 1;  smg_we4 = 1; break;
  254.                 case 1: smg_we1 = 1;  smg_we2 = 0; smg_we3 = 1;  smg_we4 = 1; break;
  255.                 case 2: smg_we1 = 1;  smg_we2 = 1; smg_we3 = 0;  smg_we4 = 1; break;
  256.                 case 3: smg_we1 = 1;  smg_we2 = 1; smg_we3 = 1;  smg_we4 = 0; break;
  257.         }
  258. }

  260. /***********************數碼顯示函數*****************************/
  261. void display()
  262. {
  263.         static uchar i;
  264.         i++;
  265.         if(i >= smg_i)
  266.         i = 0;
  267.         smg_we_switch(i);                 //位選
  268.         P1 = dis_smg[i];                 //段選
  269. }

  271. /******************小延時函數*****************/
  272. void delay()
  273. {
  274.         _nop_();                            //執行一條_nop_()指令就是1us
  275.         _nop_();
  276.         _nop_();
  277.         _nop_();
  278.         _nop_();
  279.         _nop_();
  280.         _nop_();
  281.         _nop_();
  282.         _nop_();
  283.         _nop_();
  284. }


  287. /*********************超聲波測距程序*****************************/
  288. void send_wave()
  289. {
  290.         unsigned char flag=0;
  291.         c_send = 1;                           //10us的高電平觸發
  292.         delay();
  293.         c_send = 0;
  294.         //TH0 = 0;                          //給定時器0清零
  295.         TL0 = 0;
  296.         TR0 = 0;                                  //關定時器0定時
  297.         while(!c_recive);                  //當c_recive為零時等待
  298.         TR0=1;
  299.         while(c_recive)                      //當c_recive為1計數并等待
  300.         {
  301.                 while(!TF0);
  302.                 TF0=0;
  303.                 flag++;
  304.         }
  305.         flag_time0 = 256*flag+TL0;
  306.         flag=0;
  307.         if((flag_time0 > 29000))      //當超聲波超過測量范圍時，顯示3個888
  308.                 {
  309.                         TR0 = 0;
  310.                         flag_csb_juli = 2;
  311.                         distance = 888;
  312. //                break;
  313.                 }
  314.                 else
  315.                 {
  316.                         flag_csb_juli = 1;
  317.                 }
  318.         if(flag_csb_juli == 1)
  319.         {
  320.                 TR0=0;                                                         //關定時器0定時
  321.                 distance =flag_time0;                         //讀出定時器0的時間
  322.                 distance *= 0.017;               // 0.017 = 340M / 2 = 170M = 0.017M 算出來是米
  323.                 if((distance > 500))                                 //距離 = 速度 * 時間
  324.                 {
  325.                         distance = 888;                                 //如果大于3.8m就超出超聲波的量程
  326.                 }
  327.         }
  328. }


  331. /*********************定時器0、定時器1初始化******************/
  332. void time_init()
  333. {
  334.         EA  = 1;                   //開總中斷
  335.         TMOD = 0X23;          //定時器0、定時器1工作方式1
  336.         TH0=0x06;
  337.         TL0=0x00;
  338.         TCON=0x50;
  339.         TH1 = 0xF3;
  340.   TL1 = TH1;
  341.         ES=1;
  342.         ET0 = 0;                  //關定時器0中斷
  343.         TR0 = 1;                  //允許定時器0定時
  344.         ET1 = 1;                  //開定時器1中斷
  345.         TR1 = 1;                  //允許定時器1定時
  346. }

  348. /******************串口初始化****************************/
  349. void UsartInit()
  350. {
  351.           SCON=0X50;
  352.
  353.           PCON=0x80;
  354.
  355.         ES=1;
  356.
  357. }
  358. /***************主函數*****************/
  359. void main()
  360. {
  361.         beep = 0;                 //開機叫一聲
  362.         delay_1ms(150);
  363.         P0 = P1 = P2 = P3 = 0xff;           //初始化單片機IO口為高電平
  364.         send_wave();        //測距離函數
  365.         smg_display();        //處理距離顯示函數
  366.         time_init();        //定時器初始化程序
  367.         UsartInit();    //串口初始化
  368.         init_eeprom();  //開始初始化保存的數據
  369.         send_wave();        //測距離函數
  370.         send_wave();        //測距離函數
  371.         while(1)
  372.         {
  373.                 if(uart_flag==1)
  374.                 {
  375.                         uart_flag=0;
  376.                         if(receive[2]==0x01)
  377.                         {
  378.                                 send[0]=0xaa;
  379.                                 send[1]=0x55;
  380.                                 send[2]=distance % 10;
  381.                                 send[3]=distance / 10 % 10;
  382.                                 send[4]=distance / 100 % 10;
  383.                                 send[5]=send[2]+send[3]+send[4];
  384.                                 fsxb=0;
  385.                                 SBUF=send[fsxb];
  386.                                 fsxb++;
  387.                         }
  388.
  389.                 }
  390.                 if(flag_300ms == 1)
  391.                 {
  392.                         flag_300ms = 0;
  393.                         clock_h_l();    //報警函數
  394.                         if(beep == 1)
  395.                                 send_wave();        //測距離函數
  396.                         if(menu_1 == 0)
  397.                                 smg_display();         //處理距離顯示函數
  398.                 }
  399.                 key();                                         //按鍵函數
  400.                 if(key_can < 10)
  401.                 {
  402.                         key_with();                         //按鍵處理函數
  403.                 }
  404.         }
  405. }

  407. /*********************定時器1中斷服務程序************************/
  408. void time1_int() interrupt 3
  409. {
  410.         static int value;                         //定時2ms中斷一次
  411.         TH0 = 0x06;
  412.         display();                //數碼管顯示函數
  413.         value++;
  414.         if(value >= 1200)
  415. ……………………

  417. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
超聲波測距pcb.rar (523.39 KB, 下載次數: 36)
超聲波測距.zip (2.32 MB, 下載次數: 49)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:650421 發表于 2020-3-22 00:12 | 只看該作者
很好，拿來學習一下！
回復

使用道具 舉報

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 亚洲国产一区二区三区四区 | 四虎影视一区二区 | 国产精品日日摸夜夜添夜夜av | h视频免费在线观看 | 91精品国产91久久久久福利 | 精品久久久久久久久久久久 | 国产美女自拍视频 | 成人欧美一区二区三区视频xxx | 亚洲天堂中文字幕 | 精品日韩 | 日日av| 国产欧美一区二区久久性色99 | 亚洲精品久久久一区二区三区 | 韩国精品一区 | 欧美精品v国产精品v日韩精品 | 中文字幕在线观看国产 | 精品一区在线免费观看 | 久久在线看| 中文字幕国产 | 亚洲精品欧美一区二区三区 | 国产精品国产a级 | 亚洲成人一区二区 | www.99re | 亚洲天堂色 | 国内精品视频在线观看 | 在线免费黄色小视频 | 操一草 | 国产精品1区2区3区 欧美 中文字幕 | 免费观看成人性生生活片 | 欧美a∨| 国产成人亚洲精品 | www国产成人免费观看视频,深夜成人网 | 91综合在线视频 | 在线视频一区二区 | 99精品视频免费观看 | 中文字幕不卡在线观看 | 日韩欧美国产精品 | 日韩精品激情 | 国产日韩精品一区 | 久国产视频 | 日韩中文字幕第一页 |
