mpc5643l定時器捕捉測量頻率系統初始化等源碼分享

ID:25162 · 發表于 2018-7-5 21:23

包括mpc5643l的工程代碼

單片機源程序如下:

/*************************************************************************
【平臺】MPC5643L
【編寫】
【版本】V1.0
【時間】
【功能】1.通過8PIN撥碼開關輸入閾值轉速值（"BM_INPUT.h")；
2.初始化系統，包括看門狗、系統時鐘、外設時鐘、中斷初始化（MPC5643L_SysCtrl.h"）
3.gpio輸出電平控制led，報警和停機"TASK_LED.h"
4.脈沖輸出功能"OPWM.h"
5，轉速輸入測頻率，計算轉速，比較大小"TIMER_ECT.h"
6，超速測試按鍵輸入函數Key_OVERSPEED.h
*************************************************************************/
/*******************頭文件******************/
#include "MPC5643L.h"
#include "MPC5643L_SysCtrl.h" //系統控制函數
#include "TASK_LED.h" //GPIO輸出
#include "Etimer_OutputPulseWidth.h" //脈沖輸出
#include "Key_OverspeedTest.h" //超速測試復位鍵掃描
#include "TIMER_ECT.h"
#include "FLEXCAN.h"
#include "frequecythershord_input.h" //撥碼開關輸入函數
#include "config_output.h" //GPIO輸出
/****************全局變量定義**************/
uint8_t compare(uint8_t num1,uint8_t num2)
{
if(num1 < (uint8_t)(num2/2))
{
// init_OUTPUT(7,0);
return 1;
}
else if(num1 > num2)
{
// init_OUTPUT(7,0);
return 0;
}
else
{
// init_OUTPUT(7,0);
return 2;
}
}
uint16_t main(void)
{
uint8_t Result; //撥碼開關輸入pin配置
float temp_bm; //頻率閾值定義
uint8_t Flag_HalfSpeedWSE; //半速不停機測試標志位
uint8_t Flag_HalfSpeedSE; //半速停機測試標志位
uint8_t Flag_OverSpeedWSE; //超速不停機測試標志位
uint8_t Flag_OverSpeedSE; //超速停機測試標志位
InitSysCtrl(); //初始化系統時鐘，中斷，看門狗，外設時鐘
init_OUTPUT(7,1);
// init_OUTPUT(7,0); //上電LED燈亮
init_OUTPUT(81,1); //LED_green正常
init_OUTPUT(73,1); //LED_red 超速報警
init_OUTPUT(2,0); //脈沖輸出,開始輸出低電平
init_OUTPUT(128,1); //out1
init_OUTPUT(125,1); //out2
init_OUTPUT(124,1); //csbh_bf_out
init_OUTPUT(121,1); //out3
init_OUTPUT(119,1); //out5
init_OUTPUT(117,1); //out6
Init_BM_COFIG(); //撥碼開關輸入配置
InitEtimer1_3();
INTC_InstallINTCInterruptHandler(ISRICEimer, Source_Etimer1_3, Priority);
Init_opweTimer0();
INTC_InstallINTCInterruptHandler(eTimer_OPWisr, Source_Etimer0_0, Priority);
INTC.CPR_PRC0.R = 0; //定義優先級
InitCan1();
InitCan0();
INTC_InstallINTCInterruptHandler(RecieveMsg,Source_Flexcan,Priority); //開啟CAN_1接收中斷
ETIMER_1.CHANNEL[3].CCCTRL.B.ARM = 1; //開始捕捉
while(1)
{
float bj = 78;
InputCaptureChannel3_FREQHandler(); //轉速處理函數
temp_bm = threshold_value();
TransmitMsg();
/*頻率比較，控制柴油機及報警功能*/
temp_bm = threshold_value();
Result = compare(bj,temp_bm);
/*測試按鍵輸入功能*/
Skan_OverspeedPB1Key(); //掃描超速測試按鍵,進行超速測試
Flag_OverSpeedWSE = OverspeedSystemTest_WithStopEngi(); //超速測試不停機標志
Flag_OverSpeedSE = OverspeedSystemTest_EngineStopeed(); //超速停機測試標志
Flag_HalfSpeedWSE = HalfSpeedTest_WithoutStoppingEngineKeep(); //半速不停機測試標志
Flag_HalfSpeedSE = HalfSpeedTest_EngineStopeed();
// Skan_Key(); //掃描超速測試按鍵
// csfw_test(); //超速復位測試程序
// csbtj_test(); //超速不停機測試程序
// bsbtj_test(); //半速不停機測試程序
// bstj_test(); //半速停機測試程序
switch(Result)
{
case 1:
if(Flag_OverSpeedWSE) // self-checking:超速測試不停機
{
SwitchOverspeedOut_WithoutStoppingEngine(); //不停機測試程序
}
if(Flag_OverSpeedSE) // self-checking:超速測試停機
{
SwitchOverspeedOut_EngineStopeed(); //停機測試程序
}
PressAfterFaultTest_Reset(); //超速保護復位測試,停機報警復位函數
//復位故障檢測函
if((Flag_OverSpeedWSE | Flag_OverSpeedSE | Flag_HalfSpeedWSE |Flag_HalfSpeedSE) == 0) //無超速測試按鍵按下
{
SwitchOverspeedOut_EngineStopeed(); //停機測試程序
}
break;
case 0:
if(Flag_HalfSpeedWSE) //self-checking:測試不停機
{
SwitchOverspeedOut_WithoutStoppingEngine(); //不停機測試程序
// Inspection_WithStopEngi(); //不停機測試故障檢測函數
}
if(Flag_HalfSpeedSE) //self-checking:測試停機
{
SwitchOverspeedOut_EngineStopeed(); //停機測試程序
// Inspection_StopEngi(); //停機測試故障檢測函數
}
PressAfterFaultTest_Reset(); //超速保護復位測試,停機報警復位函數
if((Flag_OverSpeedWSE | Flag_OverSpeedSE | Flag_HalfSpeedWSE |Flag_HalfSpeedSE) == 0) //無超速測按鍵按下
{
SwitchOverspeedOut_EngineStopeed(); //停機測試程序
// Inspection_StopEngi(); //停機測試故障檢測函數
}
break; //停機測試程序
case 2:
SystemInWorking0rder(); //正常運行
break;
}
}
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

所有資料51hei提供下載:

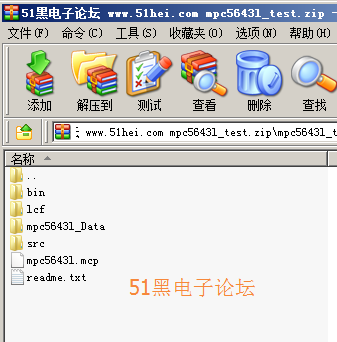

mpc5643l_test.zip (275.48 KB, 下載次數: 15)
