單片機與電腦串口通信

ID:308173 · 發表于 2018-7-2 09:45

最近在學單片機。自己焊了一個最小系統板。跟著視頻學串口通信。代碼肯定沒錯，用usb轉ttl就是（燒寫程序用的那個下載器）發現通信不了。查了下需要232電平轉ttl，我電腦上又沒232接口，打算再買一個232轉usb。看網上資料這樣應該就能通信了。這和直接用ttl轉usb有什么區別呢

ID:335709 · 發表于 2018-7-3 10:39

我來試著捋一下啊：
你的最小系統板，包含TX、RX，它們可以稱為串口，不轉換它們就是TTL電平的。
現在要跟電腦通信，如果電腦帶串口，其電平是RS232標準的，不能直接連TTL，加轉換即可；
電腦不帶串口，可以用USB-串口轉換器，轉出來的一般都是跟電腦一樣，即也是RS232，需要再加電平轉換；也不排除有特殊的USB-串口轉換器，轉出來的是TTL電平的，那就可以直接連了。
要注意的還有個小問題：收發要交叉，即你的TX要接她的RX，RX接TX。
就這樣

ID:363830 · 發表于 2018-7-3 11:17

TTL電平時單片機出來的電平，232和485都是工業用電平，你從網上買個5塊錢以內的USB轉串口TTL小東西就行

ID:341045 · 發表于 2018-7-3 11:31

232接口電平是+12V，－12V，TTL接口電平是+5V（也有+3.3V），0V，正常工業通訊用232電平高點，可傳輸遠點。實驗?zāi)悴豢赡荛L線傳輸?shù)摹Ｓ肨TL可簡單點。網上買個CH340的最簡USB轉串口就可以了。

ID:308173 · 發表于 2018-7-4 00:23

zyzhyue 發表于 2018-7-3 10:39
我來試著捋一下啊：
你的最小系統板，包含TX、RX，它們可以稱為串口，不轉換它們就是TTL電平的。
現在要 ...

那按道理說用usb轉ttl那個下載器應該可以通信的啊，你試過自己焊板子測過串口通信么

ID:308173 · 發表于 2018-7-4 00:24

YANZI2018 發表于 2018-7-3 11:17
TTL電平時單片機出來的電平，232和485都是工業用電平，你從網上買個5塊錢以內的USB轉串口TTL小東西就行

試過了啊，就是我下載程序用的轉換器，發現通信不了，老哥你串口通信怎么做的

ID:308173 · 發表于 2018-7-4 00:25

lzts88 發表于 2018-7-3 11:31
232接口電平是+12V，－12V，TTL接口電平是+5V（也有+3.3V），0V，正常工業通訊用232電平高點，可傳輸遠點。 ...

我下載程序用的就是usb轉ttl的，發現通信不了

ID:341045 · 發表于 2018-7-4 11:22

miaoxiaobaiqaq 發表于 2018-7-4 00:25
我下載程序用的就是usb轉ttl的，發現通信不了

先看硬件是否有問題，USB轉TTL232的RX，TX短接，電腦運行串口助手，隨便發一些數據，看是否收到同樣的數。不能收到，USB轉TTL壞。能收。然后正常連單片機試，注意波特率和通訊協議。先在單片機寫個最簡單的發來測試先。

ID:335709 · 發表于 2018-7-4 14:38

miaoxiaobaiqaq 發表于 2018-7-4 00:23
那按道理說用usb轉ttl那個下載器應該可以通信的啊，你試過自己焊板子測過串口通信么

特意去查了一下，你說的“USB轉TTL”，應該就是“USB轉串口TTL電平”，UART或者USART都是指串口。
那么，一般就可以直接連的了。
要注意的，一個就是說過了的收發要交叉，第二就是電壓，轉的TTL一般高電平是指5V吧，你的系統也是5V系統嗎？
自己焊板子、設計板子，串口通訊？搞過很多。

ID:111634 · 發表于 2018-7-5 14:38

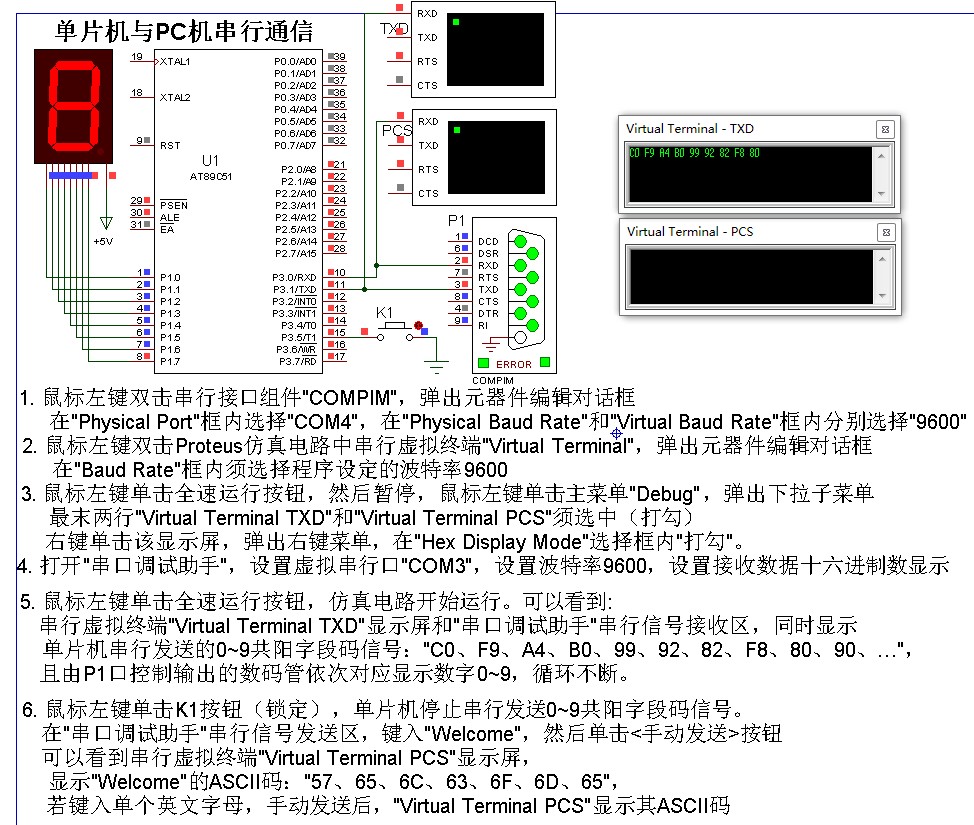

實例50 單片機與PC機虛擬串行通信

ID:111634 · 發表于 2018-7-5 14:39

實例50 單片機與PC機虛擬串行通信

ID:111634 · 發表于 2018-7-5 14:40

本帖最后由 zl2168 于 2018-7-7 16:05 編輯

實例50 單片機與PC機虛擬串行通信

⒈ 虛擬串行通信說明 …

⑴ 添加虛擬串口 …

⑵ 下載“串口調試助手” …

⒉ 電路設計 …

⒊ 程序設計 …

⒋ Keil調試 …

⒌ Proteus仿真 …

實驗16 與PC機虛擬串行通信.rar (151.41 KB, 下載次數: 31)

先Proteus仿真一下，確認有效。以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，內有常用的單片機應用100案例，用于仿真實驗操作，電路與程序真實可靠可信可行。書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:365668 · 發表于 2018-7-5 15:39

這個就是直接轉

ID:308173 · 發表于 2018-7-5 19:36

感謝大家，可以直接用usb轉ttl通信，可能之前的程序有點問題
