51單片機心形流水燈課程設計報告與答辯PPT下載

ID:355426 · 發表于 2018-7-1 16:57

里面有心形流水燈的電路仿真圖以及流水燈代碼，在課程設計報告的文檔里，見附件。

答辯PPT內容預覽：

安裝與調試
在安裝時要考慮LED燈正負極有沒有接反，安裝好所有元件后，按照電路圖逐一檢查電路有沒有漏焊的問題，接下來用萬用表逐一檢查有沒有虛焊、線路斷或線路短路的問題。在線路沒有問題的情況下，連接電源調試，加入電源以后，32個LED燈可以循環點亮，依次熄滅，可以達到預期的效果

創新之處
技術在不斷進步，傳統照明方式已經被淘汰，取而代之的是具有高發光效率的LED，低熱量的LED照明矩陣更具人性化，更能提高人們的生活質量，更受人們歡迎。白熾燈已經遠去，LED時代已經到來。

不足之處
焊接時經常會將兩個接口連在一起，電路板上的銅片容易掉落，就需要綁線進行連接，在焊接之前未仔細檢查儀器的好壞，這些都是以后需要注意的地方。

綜合課程設計

（一）

Integrated Curriculum Design（1）

姓名
所在院系	教育信息與技術學院
專業名稱	信息工程
班級	1502班
學號	2015116020222
題目	心形流水燈套件
指導教師
完成時間

心形流水燈套件

1 設計目的

（1）掌握單片機芯片AT89C51的基本功能和使用。

（2）熟悉Proteus仿真軟件的使用，了解各元件的功能及作用。

（3）了解音樂的基本知識。

（4）提高數字電子電路的綜合應用能力。

（5）掌握Keil軟件的使用方法，以及如何創建文件和編寫程序。

（6）提高焊接能力以及實際問題分析能力。

2 設計思路

（1）設計一個用單片機控制的心形流水燈系統；

（2）LED燈數量為32個；

（3）將儀器焊接到電路板上；

（4）可以實現循環點亮，依次熄滅的基本功能；

（5）可以實現對角閃亮，間隔閃亮，順時針閃亮，逆時針閃亮，同時閃亮等多種功能。

3方案論證

1、單片機芯片的比較與選擇

單片機作為該電路的主要控制器芯片，即整個系統的控制核心部分，主要是負責控制LED燈的不同變化速度以及變化效果。因此對單片機芯片的選擇，必須要求其功耗低、數據轉換速率快。

方案一：采用STC89C51單片機。40個引腳，8k Bytes Flash片內程序存儲器， 256 bytes的隨機存取數據存儲器（RAM）， 32個外部雙向輸入/輸出（I/O）口， 5個中斷優先級2層中斷嵌套中斷， 2個16位可編程定時計數器, 2個全雙工串行通信口，看門狗（WDT）電路，片內時鐘振蕩器。

方案二：選擇TI公司生產的MSP430F149系列單片機系統。此款單片機具有低電壓、超低功耗的特點，工作電壓在3.6-1.8V之間，具有強大的功能和高效的運算處理能力。

方案選擇：由于STC89C51芯片價格便宜，支持在線下載程序而且MSP430F149系列單片機的功能已經遠遠高于我們本系統，操作不便。

綜合考慮，我們選擇方案一。

4 設計過程4.1硬件設計

單片微型計算機是大規模集成電路技術發展的產物，屬第四代電子計算機，它具有高性能、高速度、體積小、價格低廉、穩定可靠、應用廣泛的特點。電子琴是現代電子技術與音樂結合的產物，是一種新型的鍵盤樂器。它在現代音樂扮演著重要的角色，單片機具有強大的控制功能和靈活的編程實現特性，它已經融入現代人們的生活中，成為不可替代的一部分。

本設計是以AT89C51單片機為核心控制元件，把51單片機的4個I/O口與32個5mm高亮LED燈相接，通過單片機控制各I/O引腳的高低電平控制LED的亮滅從而形

成各種不同亮滅的花樣。

（1）單片機控制模塊

硬件電路要以單片機作為主芯片，針對本設計的功能和用途，采用AT89S51單片機更好，實現功能完全，性價比較高，更適合本設計。具體電路如圖2所示。

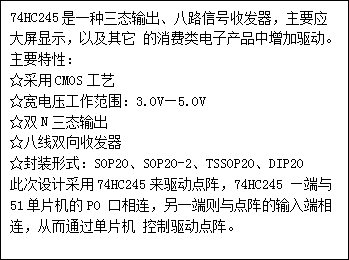

（2）74HC245

5電路仿真與結果分析

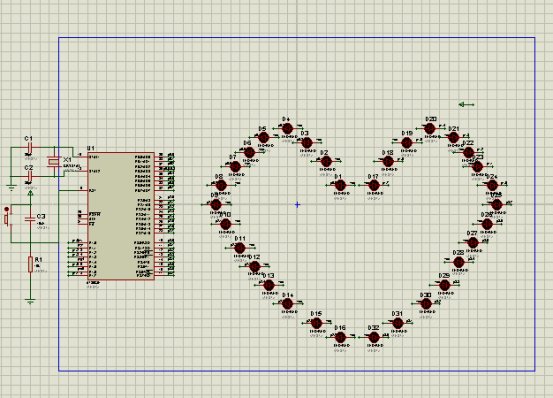

5.1電路原理圖

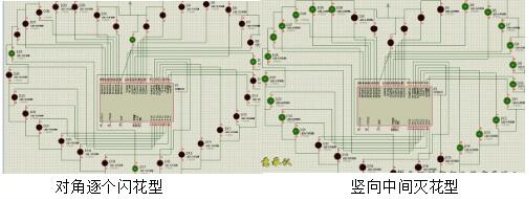

5.2 心形流水燈測試圖

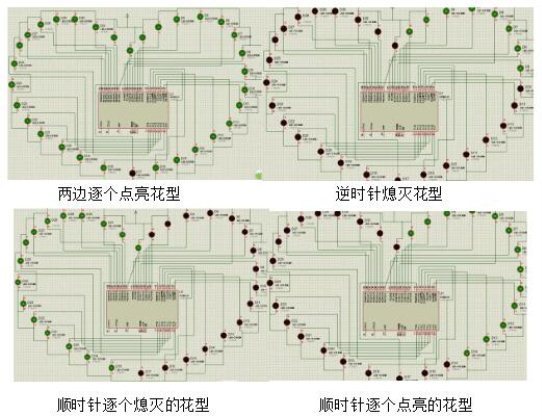

5.2 電路仿真圖

5.3結果分析

根據仿真結果可知，本次課程設計能夠準確并徹底的完成設計要求，完成了心形流水燈的設計，實現了LED燈的循環點亮、依次熄滅等基本功能，并且還實現了對角閃亮、間隔閃亮、順時針閃亮，逆時針閃亮等多種功能。

6設計體會

這次課程設計我們換過幾種方案，我們剛開始是選擇完全的數字電路來實現，但我們做好仿真時，發現一個問題，頻率不能很好的把握，指導老師說這在實物中更難把握，建議我們用單片機來實現，盡管我們現在還沒有學習單片機的相關知識，但在老師的指導下，我們查閱相關的資料，進行相關的學習，最終我們實現了設計的要求，并且還新增了一些功能，同時還解決了第一次關于頻率的問題，總體來說，此次課程設計使我們收獲良多，雖然課程設計的過程中遇到了很多困難與問題，但我們最終還是完成了設計的任務及要求。具體來說可以分為以下幾點：第一，不夠細心，不夠嚴謹；第二，因?qū)φn本理論的掌握度不夠?qū)е戮幊坛霈F(xiàn)錯誤；第三，硬件方面，剛開始有的程序模塊不能實現預期的效果，對于有的硬件，在實物制作過程中焊了比較多的排線，同時對于整體各元器件的布局都有很高的要求。不過在向同學請教，各方面都有了不同程度的改善；第四，在做人方面，我認識到，無論做什么事情，只要你足夠堅強，有足夠的毅力和決心，有足夠的挑戰困難的勇氣，就沒有什么辦不到的。這次課程設計中我們完成了基本任務，使我們有了一定的成就感，也使我們進一步熟悉和掌握了單片機的內部結構和工作原理，了解了單片機應用系統設計的基本方法和步驟, 初步掌握了單片機仿真軟件Proteus的使用方法和鍵盤，同時也掌握了撰寫課程設計報告的方法。總之，通過這次課程設計，我們都清楚明白了自己的能力有多深，想提高還得歸于多鍛煉，多動手，多向別人學習。

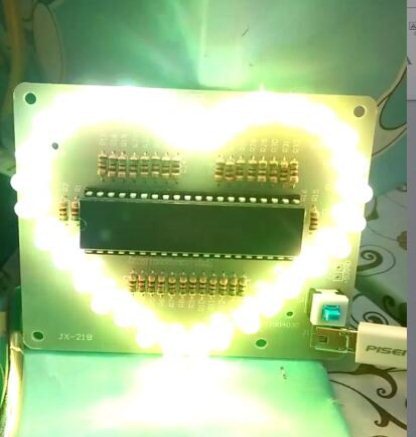

附件實物圖

單片機源程序如下:

#include<reg51.h>
#include<intrins.h>
#define uint unsigned int
#define uchar unsigned char
uchar code table0[]={0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00};//P0-P7依次點亮
uchar code table1[]={0x01,0x03,0x07,0x0f,0x1f,0x3f,0x7f,0xff};//P0-P7依次熄滅
uchar code table2[]={0x7f,0x3f,0x1f,0x0f,0x07,0x03,0x01,0x00};//P7-P7依次點亮
uchar code table3[]={0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff};//P7-P7依次熄滅
uchar temp,aa,bb,temp,temp1;
void delay(uint z);
void h();
void hh();
void hhh();
void hhhh();
void init();
void main()//主函數
{
init();
while(520)//大循環
{
h();
hh();
hhh();
hhhh();
}
}
void delay(uint z)//延時函數
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
void h()
{
for(aa=0;aa<3;aa++)
{
for(bb=0;bb<8;bb++)
{
P0=table0[bb];
delay(50);
}
for(bb=0;bb<8;bb++)
{
P1=table0[bb];
delay(50);
}
for(bb=0;bb<8;bb++)
{
P3=table0[bb];
delay(50);
}
for(bb=0;bb<8;bb++)
{
P2=table0[bb];
delay(50);
}
delay(500);
for(bb=0;bb<8;bb++)
{
P0=table1[bb];
delay(50);
}
for(bb=0;bb<8;bb++)
{
P1=table1[bb];
delay(50);
}
for(bb=0;bb<8;bb++)
{
P3=table1[bb];
delay(50);
}
for(bb=0;bb<8;bb++)
{
P2=table1[bb];
delay(50);
}
}
for(aa=0;aa<3;aa++)
{
for(bb=0;bb<8;bb++)
{
P2=table2[bb];
delay(50);
}
for(bb=0;bb<8;bb++)
{
P3=table2[bb];
delay(50);
}
for(bb=0;bb<8;bb++)
{
P1=table2[bb];
delay(50);
}
for(bb=0;bb<8;bb++)
{
P0=table2[bb];
delay(50);
}
delay(500);
for(bb=0;bb<8;bb++)
{
P2=table3[bb];
delay(50);
}
for(bb=0;bb<8;bb++)
{
P3=table3[bb];
delay(50);
}
for(bb=0;bb<8;bb++)
{
P1=table3[bb];
delay(50);
}
for(bb=0;bb<8;bb++)
{
P0=table3[bb];
delay(50);
}
}
}
void hh()
{
for(bb=0;bb<3;bb++)
{
for(aa=0;aa<8;aa++)
{
P0=table0[aa];
P2=table2[aa];
delay(100);
}
for(aa=0;aa<8;aa++)
{
P3=table2[aa];
P1=table0[aa];
delay(100);
}
for(aa=0;aa<8;aa++)
{
P2=table3[aa];
P0=table1[aa];
delay(100);
}
for(aa=0;aa<8;aa++)
{
P1=table1[aa];
P3=table3[aa];
delay(100);
}
}
}
void init()
{
P1=P2=P3=P0=0x00;
delay(1000);
P1=P2=P3=P0=0xff;
delay(200);
temp=0xfe;
temp1=0x7f;
}
void hhh()
{
for(bb=0;bb<10;bb++)
{
for(aa=0;aa<8;aa++)
{
P0=temp;
temp=_crol_(temp,1);
delay(40);
}
P0=0xff;
for(aa=0;aa<8;aa++)
{
P1=temp;
temp=_crol_(temp,1);
delay(40);
}
P1=0xff;
for(aa=0;aa<8;aa++)
{
P3=temp;
temp=_crol_(temp,1);
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

所有資料51hei提供下載:

心形流水燈.rar (1.37 MB, 下載次數: 238)
