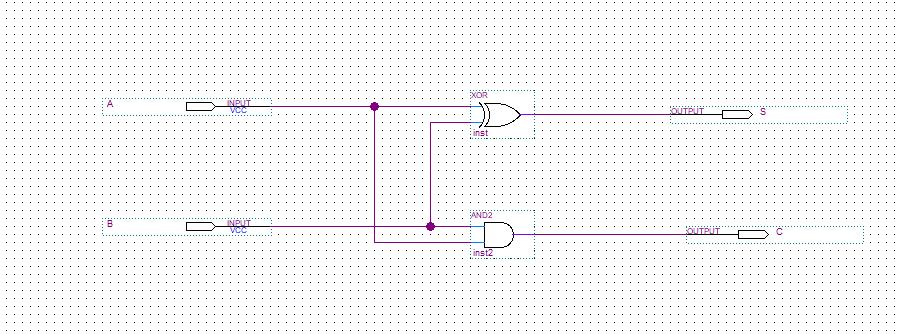

設計一個四位全加 第一步：一位半加原理，A+B=S(附帶進位C) 真值表： 邏輯關系：S= A 異或 B C= A 與B 第二步：一位全加原理，A+B+C0=S(附帶進位C) 即A和B生成的和與低位進位C0再進行一次半加
第三步：四位全加器，執行加法，即四個一位全加器串行連接
全部資料51hei下載地址：
加法器.zip
