單片機SPI總線源碼將數據"0xaa"寫入X5045再讀出送P1口顯示

ID:354098 · 發表于 2018-6-24 09:47

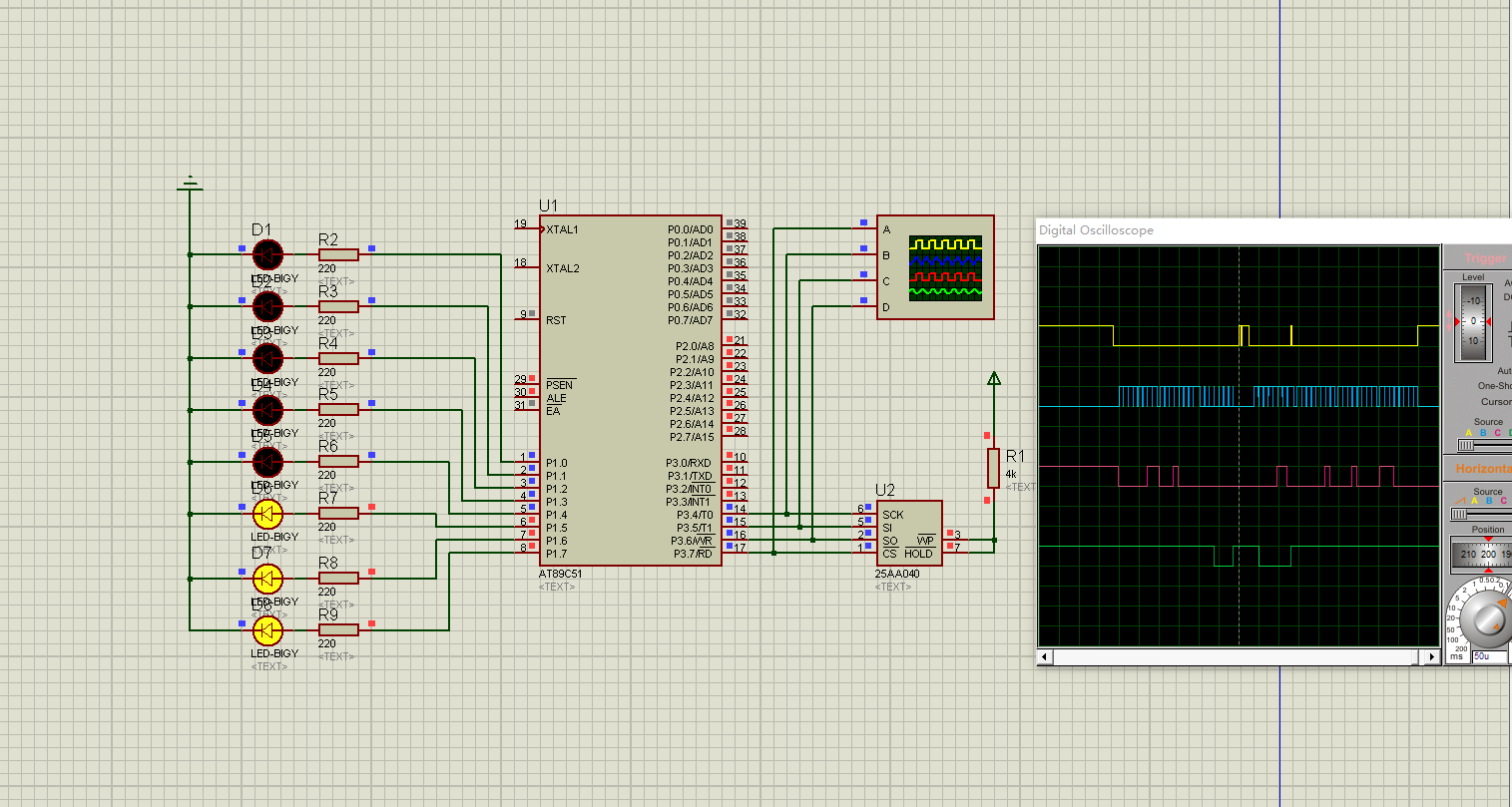

//將數據"0xaa"寫入X5045再讀出送P1口顯示
#include<reg51.h> //包含單片機寄存器的頭文件
#include<intrins.h> //包含_nop_()函數定義的頭文件
sbit SCK=P3^4; //將SCK位定義為P3.4引腳
sbit SI=P3^5; //將SI位定義為P3.5引腳
sbit SO=P3^6; //將SO位定義為P3.6引腳
sbit CS=P3^7; //將SCK位定義為P3.7引腳
#define WREN 0x06 //寫使能鎖存器允許
#define WRDI 0x04 //寫使能鎖存器禁止
#define WRSR 0x01 //寫狀態寄存器
#define READ 0x03 //讀出
#define WRITE 0x02 //寫入
unsigned char mm;
/*****************************************************
函數功能：延時1ms
(3j+2)*i=(3×33+2)×10=1010(微秒)，可以認為是1毫秒
***************************************************/
void delay1ms()
{
unsigned char i,j;
for(i=0;i<10;i++)
for(j=0;j<33;j++)
;
}
/*****************************************************
函數功能：延時若干毫秒
入口參數：n
***************************************************/
void delaynms(unsigned char n)
{
unsigned char i;
for(i=0;i<n;i++)
delay1ms();
}
/*****************************************************
函數功能：從X5045的當前地址讀出數據
出口參數：x
***************************************************/
unsigned char ReadCurrent(void)
{
unsigned char i;
unsigned char x=0x00; //儲存從X5045中讀出的數據
SCK=1; //將SCK置于已知的高電平狀態
for(i = 0; i < 8; i++)
{
SCK=1; //拉高SCK
SCK=0; //在SCK的下降沿輸出數據
x<<=1; //將x中的各二進位向左移一位，因為首先讀出的是字節的最高位數據
x|=(unsigned char)SO; //將SO上的數據通過按位"或"運算存入 x
}
return(x); //將讀取的數據返回
}
/*****************************************************
函數功能：寫數據到X5045的當前地址
入口參數：dat
***************************************************/
void WriteCurrent(unsigned char dat)
{
unsigned char i;
SCK=0; //將SCK置于已知的低電平狀態
for(i = 0; i < 8; i++) // 循環移入8個位
{
SI=(bit)(dat&0x80); //通過按位"與"運算將最高位數據送到S
//因為傳送時高位在前，低位在后
SCK=0;
SCK=1; //在SCK上升沿寫入數據
dat<<=1; //將y中的各二進位向左移一位，因為首先寫入的是字節的最高位
}
}
/*****************************************************
函數功能：寫狀態寄存器，可以設置看門狗的溢出時間及數據保護
入口參數：rs; //儲存寄存器狀態值
***************************************************/
void WriteSR(unsigned char rs)
{
CS=0; //拉低CS，選中X5045
WriteCurrent(WREN); //寫使能鎖存器允許
CS=1; //拉高CS
CS=0; //重新拉低CS，否則下面的寫寄存器狀態指令將被丟棄
WriteCurrent(WRSR); //寫狀態寄存器
WriteCurrent(rs); //寫入新設定的寄存器狀態值
CS=1; //拉高CS
}
/*****************************************************
函數功能：寫數據到X5045的指定地址
入口參數：addr
***************************************************/
void WriteSet(unsigned char dat,unsigned char addr)
{
SCK=0; //將SCK置于已知狀態
CS=0; //拉低CS，選中X5045
WriteCurrent(WREN); //寫使能鎖存器允許
CS=1; //拉高CS
CS=0; //重新拉低CS，否則下面的寫入指令將被丟棄
WriteCurrent(WRITE); //寫入指令
WriteCurrent(addr); //寫入指定地址
WriteCurrent(dat); //寫入數據
CS=1; //拉高CS
SCK=0; //將SCK置于已知狀態
}
/*****************************************************
函數功能：從X5045的指定地址讀出數據
入口參數：addr
出口參數：dat
***************************************************/
unsigned char ReadSet(unsigned char addr)
{
unsigned char dat;
SCK=0; //將SCK置于已知狀態
CS=0; //拉低CS，選中X5045
WriteCurrent(READ); //開始讀
WriteCurrent(addr); //寫入指定地址
dat=ReadCurrent(); //讀出數據
CS=1; //拉高CS
SCK=0; //將SCK置于已知狀態
return dat; //返回讀出的數據
}
/*****************************************************
函數功能：看門狗復位程序
***************************************************/
void WatchDog(void)
{
CS=1; //拉高CS
CS=0; //CS引腳的一個下降沿復位看門狗定時器
CS=1; //拉高CS
}
/*****************************************************
函數功能：主程序
***************************************************/
void main(void)
{
WriteSR(0x12); //寫狀態寄存器（設定看門狗溢出時間為600ms，寫不保護）
delaynms(10); //X5045的寫入周期約為10ms
while(1)
{ mm=0x00;
do{
WriteSet(mm,0x10); //將數據"0xaa"寫入指定地址"0x10"
delaynms(10); //X5045的寫入周期約為10ms
P1=ReadSet(0x10); //將數據讀出送P1口顯示
WatchDog(); //復位看門狗
mm=mm+1;}while(mm<0xff);
mm=0xff;
do{
WriteSet(mm,0x10); //將數據"0xaa"寫入指定地址"0x10"
delaynms(10); //X5045的寫入周期約為10ms
P1=ReadSet(0x10); //將數據讀出送P1口顯示
WatchDog(); //復位看門狗
mm=mm-1;}while(mm<0xff);
}
}

復制代碼
