單片機是我的業余愛好
準備工作：
單片機：德飛萊STC15F2K60S2板子，Esp8266 WIfi模
手機App:華為官網上下載 易友調試助手。
C程序開發工具：Keil uVision3
單片機程序燒制及串口助手：stc-isp-15xx-v6.82E
圖 2
圖 2
經過幾個晚上終于調通了，在調試過程中主要有以下問題：

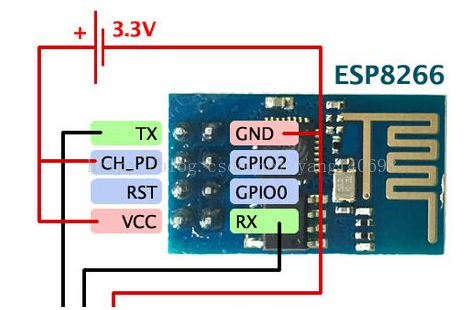

1、硬件連接問題，如下圖1 ，這個圖可以在串口調試的時候有用，但如果你是用STC15F2K60S2單片機與esp8266調試需要將TX,RX反接，可能是因為我用ESP8266作為服務端導致的，若有大神了解，望不吝賜教。
2、 網上資料因各自硬件不同，所以對c程序調試會碰到各種問題，主要在串口聯接及通信上問題多。
 （圖1）
步驟：
1 測試串口與手機app的連接
將ESP8266與單片機模塊按圖1連接， 將單片機與電腦用USB連接，如圖 2 打開串口
在發送緩沖區依次輸入以下命令并點發送按鈕。
AT+RST 復位模塊，成功后返回ready
AT+CIPMODE=1 設為station模式
AT+CWLAP 顯示無線列表
AT+CWJAP="TP-LINK_0728","xxx" 加入無線網絡 xxx-為你給路由設置的密碼。
設置ESP8266為服務端
AT+CIPMUX=1 模塊作為服務器時，可以被多個客戶端連接，若作為客戶端時，可以連接多個服務器。
AT+CIPSERVER=1,333 333為服務器端口
AT+CIFSR 查找服務端ip， 手機app作為客戶端連接服務器需要 服務端IP,端口。
打開手機app, 將協議類型設置 為TCP client, 服務器IP為上一步查詢結果，端口為333點擊連接后，就可以測試了。
2 、單生機連接esp8266與手機通信。
a 將如下c源碼用開發工具編譯好。
b 將程序燒錄到單片機，燒錄時要斷開ESP8266 的TX,RX連接，否則燒錄不成功。
c 燒錄完成后，將上圖的TX，RX反接到單片機上。
4測試
C程序：
#include <reg52.h> //包含頭文件
#define uint unsigned int
#define uchar unsigned char
#define RELOAD_COUNT 0xFA //宏定義波特率發生器的載入值
#define MAIN_Fosc 22118400L //定義主時鐘
#define BaudRate1 115200UL //選擇波特率
#define receive_max 20 //串口接收緩沖長度
#define Timer1_Reload (65536UL -(MAIN_Fosc / 4 / BaudRate1)) //Timer 1 重裝值， 對應300KHZ
#define Timer2_Reload (65536UL -(MAIN_Fosc / 4 / BaudRate1)) //Timer 2 重裝值， 對應300KHZ
typedef unsigned char u8;
/*****************LED燈對應P0口的1個端口*************/
sbit LED0=P3^7;
/************波特率發生器相關功能寄存器的定義****************/
sfr AUXR=0x8E;
sfr BRT=0x9C;
sfr AUXR1=0xA2;
sfr P_SW1 = 0xA2;
/*****************相關變量**************/
uchar Recive_table[receive_max]; //用于接收wifi模塊反饋到MCU上的數據
u8 receive_count=0; //接受數據的個數
/*******************************************************************
名稱：延時函數
作用：毫秒級延時，微妙級延時函數，為數據收發完成作等待.......
********************************************************************/
void ms_delay(uint t)
{
uint i,j;
for(i=t; i>0; i--)
for(j=110; j>0; j--);
}
/********************************************************************
名稱：波特率發生器函數
作用：波特率發生器可以是T1定時器實現，也可以是MCU內部獨立的波特率發生器，
各自不同的載入值計算式，具體根據寄存器相關設置來參考計算，以實現
異步串行通訊。（經測試，兩種設置方式均可用，可任選一種。）
********************************************************************/
void Uart_Init()//使用定時器1作為波特率發生器
{
SCON |= 0x40; //8位數據
P_SW1 &= ~0xc0; //UART1 使用P30 P31口 默認
TR1 = 0; //關閉定時器
TR1 = 0; //波特率使用Timer1產生
AUXR &= ~0x01; //S1 BRT Use Timer1;
TMOD &= ~(1<<6); //Timer1 set As Timer
TMOD &= ~0x30; //Timer1_16bitAutoReload;2
AUXR |= (1<<6); //Timer1 set as 1T mode
TH1 = (u8)(Timer1_Reload >> 8);
TL1 = (u8)Timer1_Reload;
TR1 = 1;
PS = 1; //高優先級中斷
REN = 1; //允許接收
ES = 1; //允許中斷
EA = 1; //允許全局中斷
}
//發送一字節
void sendByte(uchar b)
{ ES=0;
SBUF = b;
while(!TI);
TI=0;
ES=1;
}
//發送字符串
void sendString(uchar *s)
{
while(*s != '\0') //字符串默認結尾'\0'，以此來判斷字符串的結束
{
sendByte(*s++);
}
}
/********************************************************************
名稱：WIFI模塊設置函數
作用: 啟動模塊，以便可以實現無線接入和控制
********************************************************************/
void ESP8266_Set(uchar *puf) // 數組指針*puf指向字符串數組
{
sendString(puf);
ms_delay(10);
sendString("\r\n");//回車
}
/****************************************************
名稱：ESP8266發送數據函數
功能：用于與wifi模塊相連的終端發送數據
*****************************************************/
void ESP8266_Sent(uchar *puf) // 數組指針*puf指向字符串數組
{
ESP8266_Set("AT+CIPSEND=0,50");
sendString(puf);
ms_delay(10);
sendString("\r\n"); //回車
}
/********************************************************************
名稱：主函數
作用：程序的執行入口
********************************************************************/
void main()
{
ms_delay(50000);
LED0=0;//關閉LED燈
Uart_Init();//使用獨立的波特率發生器
ms_delay(500);
LED0=!LED0;
ms_delay(500);
LED0=!LED0;
ESP8266_Set("AT+CIPMUX=1"); //啟動多連接
ms_delay(500);
LED0=!LED0;
ESP8266_Set("AT+CIPSERVER=1,333");//建立server，端口為333
ms_delay(500);
LED0=!LED0;
//允許串口中斷
while(1)
{
if(receive_count > 0)//如果接受到數據
{
ms_delay(500);
receive_count = 0;//接收計數清0
if(Recive_table[9]=='0')
{
LED0=!LED0;//0 燈滅
ms_delay(500);
ESP8266_Sent("close");
// ms_delay(500);
// ESP8266_Sent(Recive_table);
// ms_delay(500);
}
if(Recive_table[9]=='1')
{
LED0=!LED0;//0 燈滅
ms_delay(500);
ESP8266_Sent("open");
// ms_delay(500);
// ESP8266_Sent(Recive_table);
// ms_delay(500);
}
receive_count = 0;//接收計數清0
}
}
}
void UART1_int (void) interrupt 4
{
if(RI)
{
RI = 0;//清除接受標志
Recive_table[receive_count] = SBUF;//將數據存入數組
if(++receive_count > receive_max) {
receive_count = 0;//避免溢出
}
if((Recive_table[receive_count-1]=='\n'))
receive_count=0;
}
if(TI)
{}
}
|
