數碼管顯示時間，0到24小時定時可調，
因此我設計調時，調分和喂食時間(秒)，
成本不高在某一個寶上面買的東西

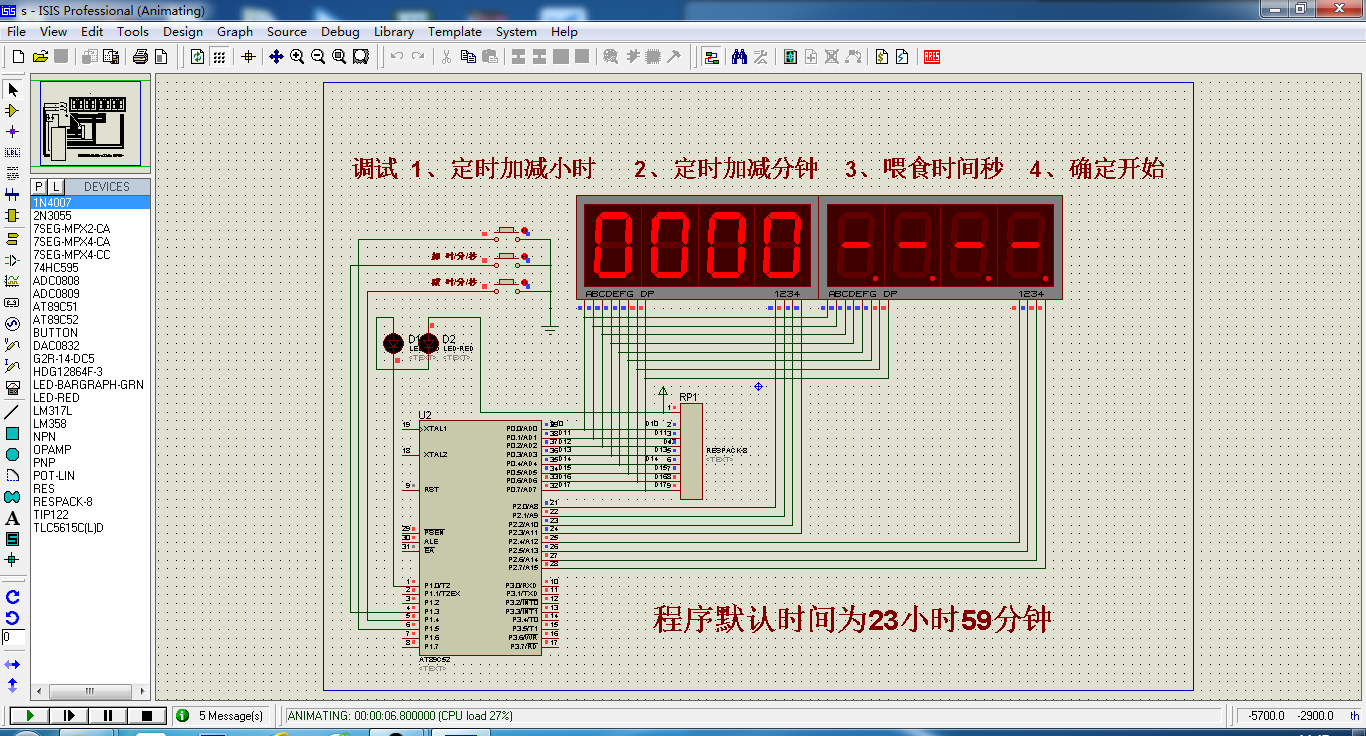

我先畫了一下仿真圖
下載附件
2024-10-26 16:19 上傳
一看就知道有問題，實物不能直接怎么玩

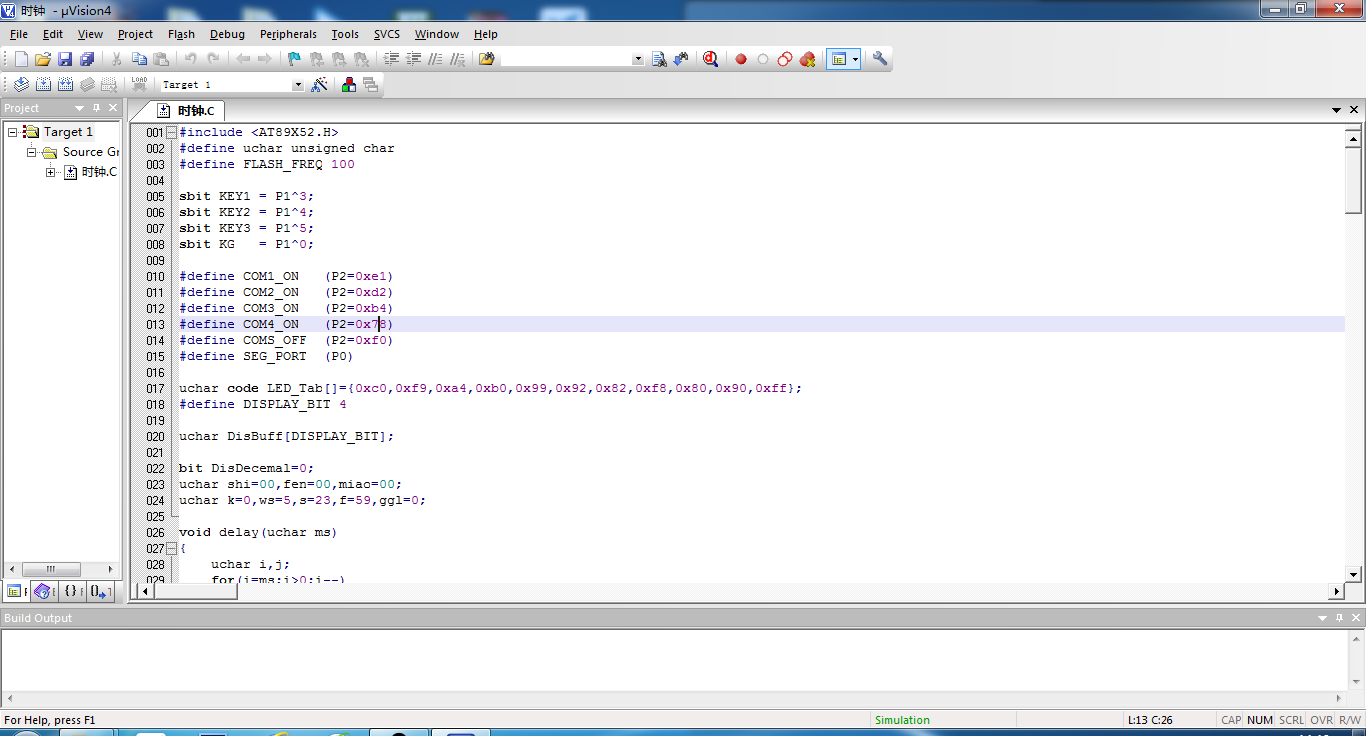

按照這個電路，寫了下程序
下載附件
2024-10-26 16:19 上傳
寫了一上午，完成了，
兩天過去了，買的東西還沒來

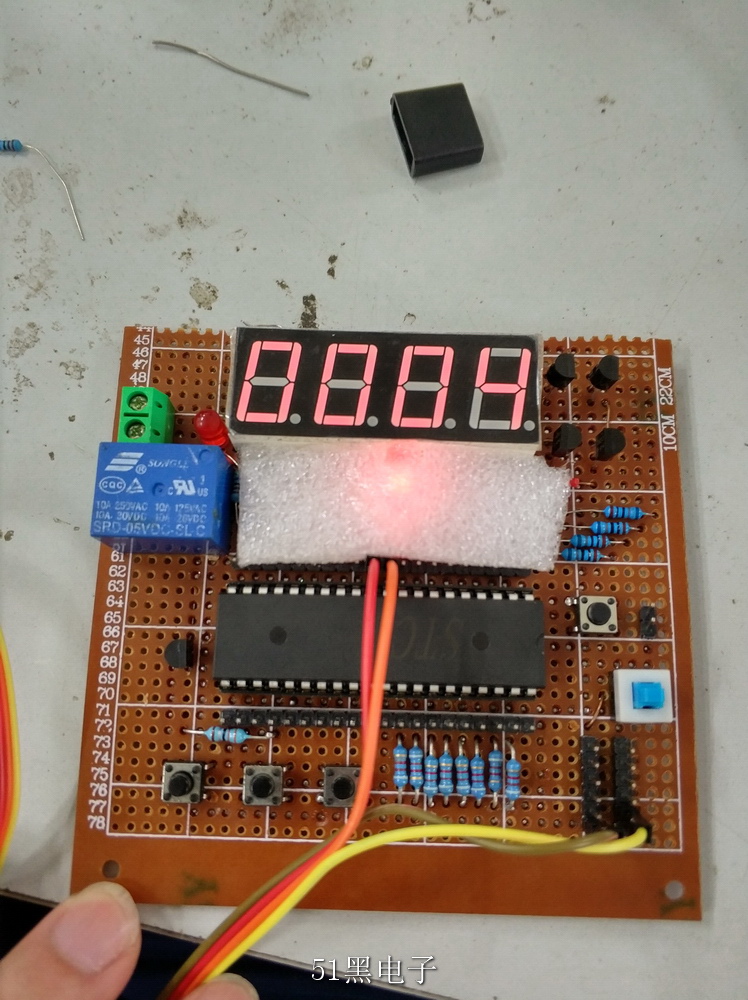

直接?xùn)|拼西湊找了一些東西
下載附件
2024-10-26 16:19 上傳
中間過程有點曲折，沒尋思著拍照了
數碼管必須要用到三極管
數據io口反了，9013驅動不了
感覺都快瘋了
加了上拉電阻，沒用
更換9012，OK了
此程序用于顯示在4位數碼管上顯示時鐘，
位控制接法:
P2.0接P14的Q4B插針
P2.1接P14的Q3B插針
P2.2接P14的Q2B插針
P2.3接P14的Q1B插針
段接法:
P0.0接P17插針的A段
P0.1接P17插針的B段
P0.2接P17插針的C段
P0.3接P17插針的D段
P0.4接P17插針的E段
P0.5接P17插針的F段
P0.6接P17插針的G段
P0.7接P17插針的DP段
時間調整接法:
P1.4連到P12獨立對地插針.用來調整時,
P1.5連到P12獨立對地插針.用來調整分,
仿真程序:
|
