Altium Designer元器件庫服務器管理指南

ID:354325 · 發表于 2018-6-19 15:01

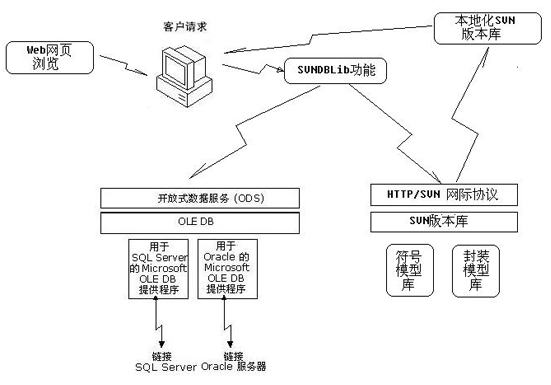

企業信息數據庫使用OLE DB特性，實現在關系引擎和存儲引擎間的數據通訊。所有客戶端的數據庫訪問操作均可由存儲引擎從基表中執行簡單的OLE DB集合命令。Altium的數據庫關聯庫功能可以支持客戶端通過OLE DB直接訪問企業數據庫（如SQL Server或Oracle）；同時，結合版本控制系統實現對元器件模型的檢索和調用。Client/Server關系圖如下：

  企業信息數據庫訪問（以SQL Server為例）
  1、遠程企業數據庫訪問
2、選擇利用連接設置選項建立與SQL Server企業信息數據庫的連接，執行Build命令，彈出Data Link Properties配置窗口，如下圖；

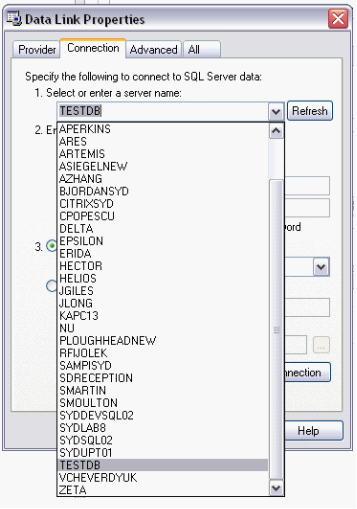

示例中，企業信息數據庫名稱為（TestDB），在Connection配置欄中，通過下拉編輯列表（如下圖），選擇訪問的企業信息數據庫 — TestDB；

  登陸帳號，測試用戶數據庫連接
  示例中，設置admin帳號及訪問密碼；在Connection配置欄的登陸帳號配置編輯框中分別輸入帳號名稱admin和訪問權限（Password），執行Test Connection命令。如果返回下圖Microsoft Data Link信息窗，表示正確訪問企業信息數據庫；如果失敗，請通過信息提示窗，更改Connection配置欄內相應編輯框內的信息；

  執行連接，顯示被訪問用戶數據庫內數據表單（Table）
  點擊Enable屬性列中的復選框，選擇被訪問的數據表單。如下圖：

  定義域檢索字段
  將企業信息數據庫內數據表單中某一個元器件的唯一標識碼作為數據庫檢索關鍵字段，如Design Item Id；當匹配參數不唯一時，需要使用條件檢索語句"Where"來設置數據庫檢索條件，用戶可以指定多個關鍵字段建立元器件檢索條件，實現從元件符號參數到企業信息數據庫記錄的關聯。

  設置域映射關系
  通過于映射關系設置就可以建立數據庫內字段信息與SVN版本庫中元器件模型數據的關聯，如下圖，簡單的將企業信息數據庫內元器件數據表單中的符號/封裝模型的屬性列分別關聯到[Library Ref]/[Footprint Ref]域，符號/封裝模型的屬性列中的每一條記錄將自動從SVN版本庫設定的符號/封裝模型路徑中查找對應的符號和封裝模型。

  瀏覽數據表信息
  SQL Server數據庫表單視圖

  Altium Designer數據表單視圖
  SVN版本庫訪問
  版本庫服務器訪問
  SVN版本庫是基于Subversion版本控制軟件創建的分立式元器件符號和封裝模型數據倉庫，元器件模型管理員通過在服務器上創建SVN版本庫，并分別將元器件符號和封裝模型導入到SVN版本庫內設置的符號/封裝目錄中。
  在元器件模型服務器上，配置Apache+Subversion系統；在Apache的配置文件httpd.conf文件中利用文本編輯器添加下列內容：
  DAV svn
SVNPath d:/svn
AuthType Basic
AuthName "Subversion repositories"
AuthUserFile d:/svn/conf/passwd
AuthzSVNAccessFile d:/svn/conf/authz
Require valid-user
  訪問配置的SVN版本庫下Conf子目錄中的authz，passwd和svnserve.conf文件，并利用文本編輯器修改相關帳戶和訪問權限設置屬性；
  1. 通過客戶端IE，鍵入http://Servername:Port/svn字符串，在輸入帳戶及密碼后，如果可以瀏覽svn版本庫中的數據信息，則表示SVN版本庫服務器配置成功；
2.在客戶端安裝ToroiseSVN輔助客戶端SVN版本控制工具，配置本地svn版本庫與服務器svn版本庫的連接；
3.在SVNDBLib編輯窗口中，執行Tools -> Options菜單命令，彈出Database Library Options窗口，打開SVN 4.Repository配置欄，選擇倉庫服務器連接模式編輯下拉選項，選擇http模式，如下圖：
5.設置SVN版本庫服務器名稱及訪問端口；

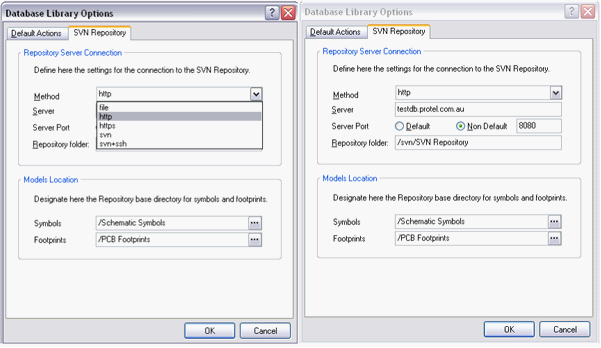

  左圖：連接模式配置右圖：服務器名稱及訪問端口配置
  配置版本庫目錄
  在Repository folder編輯框中，配置訪問SVN版本庫路徑；
  設置符號/封裝模型集合目錄
  在模型位置配置項的Symbols和Footprints編輯框中，通過定位路徑查找按鈕，輸入符號/封裝模型路徑；

1. 保存SVNDBLib文件
2. 在Libraries列表中，加載SVNDBLib文件，如下圖：

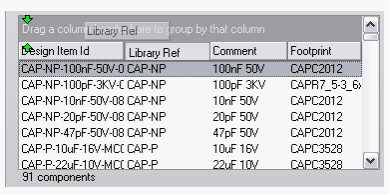

設置元器件庫的信息屬性列

在Libraries元器件調用面板中，調整屬性列的順序

在原理圖編輯環境下，放置元器件符號模型
