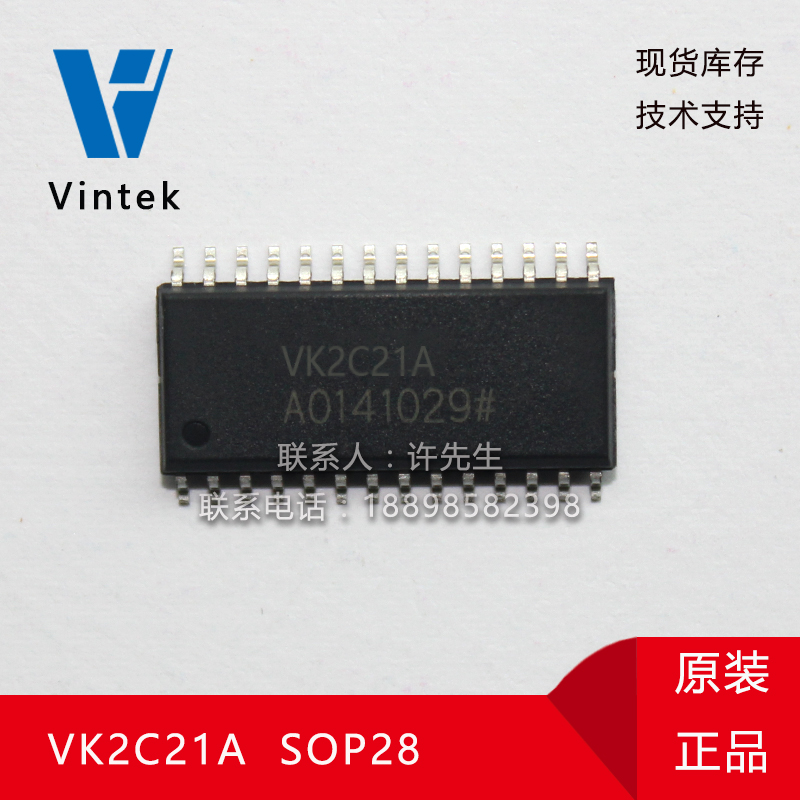

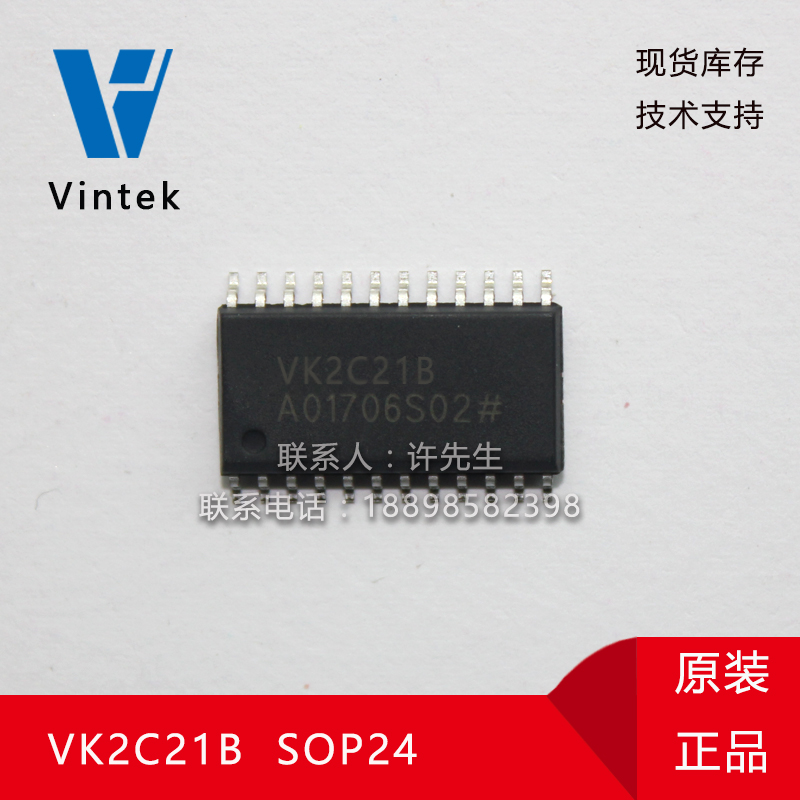

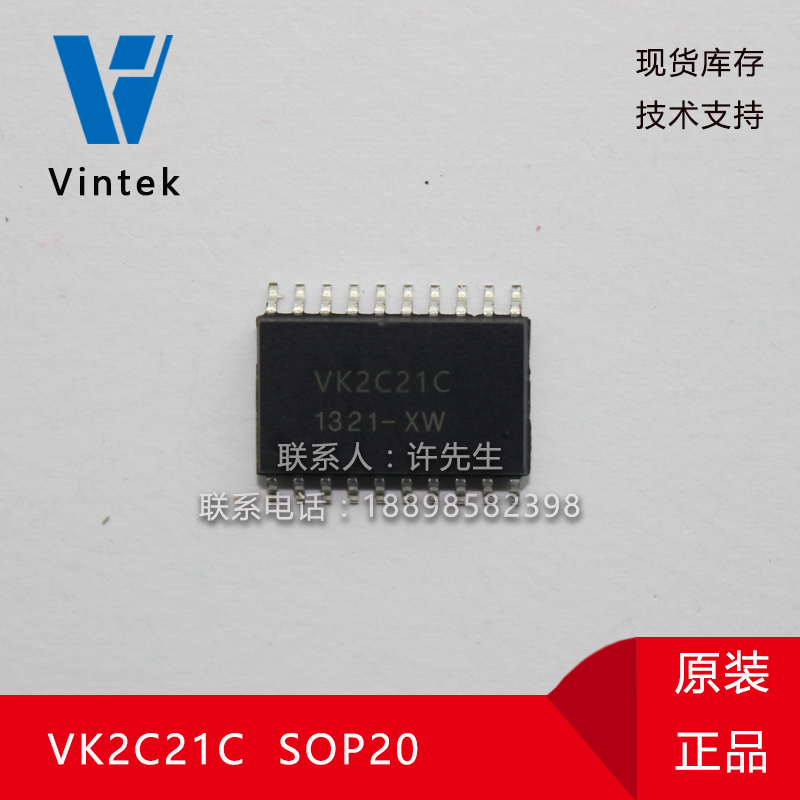

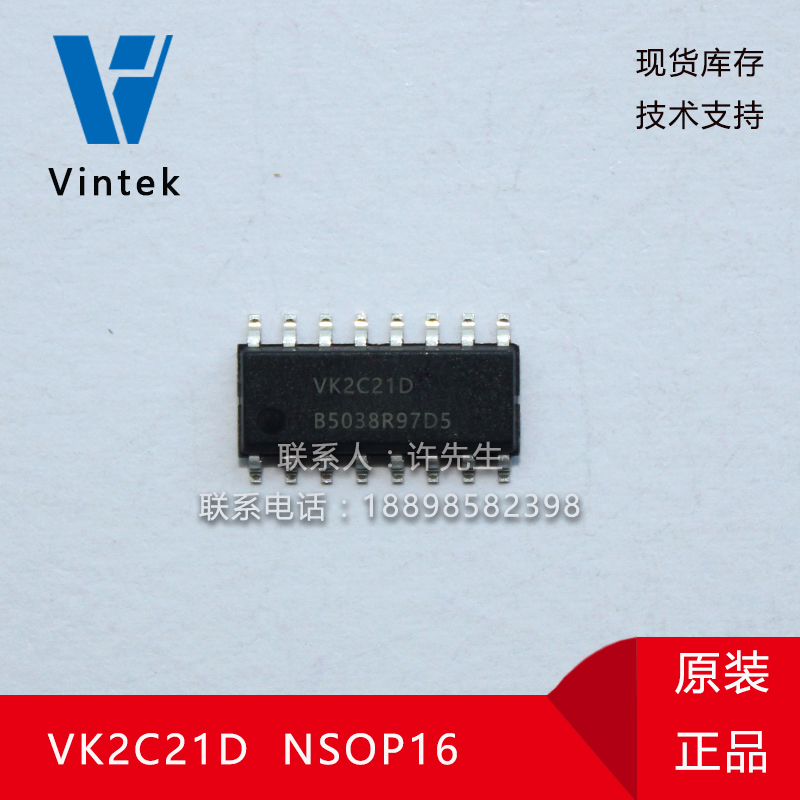

產品型號：VK2C21 產品品牌：VINTEK/元泰 產品年份：新年份 封裝形式：NSOP16 SOP20 SOP24 SOP28 聯 系 人：許先生 聯 系 QQ：1918885898 2689802003 聯系手機：18898582398 工程服務，技術支持，價格具有優勢！ 概述 VK2C21 是一款存儲器映射和多功能 LCD 控制 / 驅動芯片。該芯片顯示模式有 80 點 (20×4) 或 128 點 (16×8)。VK2C21 的軟件配置特性使得它 適用于多種 LCD 應用，包括 LCD 模塊和顯示子 系統。VK2C2X系列為I2C介面、RAM mapping的LCD控制暨驅動IC，此系列以先進設計技術降低IC耗電、提升抗雜訊及ESD防護能力。全系列包含VK2C22/VK2C22G、VK2C23/VK2C23G、VK2C24/VK2C24G等。VK2C22已成功獲得單相電表客戶的認可及采用，VK2C23及VK2C24適合于點數需求較大的三相電表的應用。 此系列內建顯示記憶體及RC振蕩電路；工作電壓范圍：2.4V～5.5V；提供2種圖框掃描頻率：80Hz or 160Hz；可由外掛電阻調整VLCD電壓，也提供內建可由指令調整16階的VLCD電壓；提供全屏閃爍功能、有三種頻率可選。透過I2C介面及多項內置電路，VK2C2X系列與系統控制晶片的傳輸只需2根信號線，大大省去系統零件及布線、降低客戶系統成本。 特性 ★工作電壓：2.4 ~ 5.5V ★內部 32kHz RC 振蕩器 ★Bias：1/3 或 1/4；Duty：1/4 或 1/8 ★帶電壓跟隨器的內部 LCD 偏置發生器 ★I2C 接口 ★兩個可選 LCD 幀頻率：80Hz 或 160Hz ★多達 16×8 位 RAM 用來存儲顯示數據 ★顯示模式： 20×4 模式：20 SEGs 和 4 COMs 16×8 模式：16 SEGs 和 8 COMs ★多種閃爍模式 ★讀 / 寫地址自動增加 ★內建 16 級 VLCD 電壓調整電路 ★低功耗 ★提供 VLCD 引腳用來調整 LCD 工作電壓 ★采用硅柵極 CMOS 制造工藝 ★封裝類型：20/24/28 SOP, 16 NSOP ★此篇產品敘述為功能簡介，如需要完整產品PDF資料可以聯系許先生索取！ VK2C21適用于高抗噪聲的小點數LCD應用 VK2C21是采用I2C接口的通用型LCD控制暨驅動器，可選用4 Common或8 Common的驅動模式，最多可顯示128點；本產品采用低耗電設計、在3V工作時只有18uA耗電流。高整合性腳位設計：比競爭者封裝腳數更少、可顯示點數更多；與系統控制芯片的傳輸只需2根信號線、外掛零件少、可降低客戶系統成本。 VK2C21內建有128Bit顯示內存，可降低主控MCU的負擔；工作電壓寬廣：2.4V～5.5V；提供2種圖框掃瞄頻率；內建調整電路可以指令設定16階VLCD電壓；提供全屏閃爍功能、有三種頻率可選。最大可顯示點數為4 COM x 20 SEG或8 COM x 16 SEG。 VK2C2x系列具備低耗電、高抗噪聲及高ESD防護能力。全系列包含VK2C21、VK2C22/VK2C22G、VK2C23/VK2C23G、VK2C24/VK2C24G等。VK2C22已成功獲得大陸、美國地區單相電表客戶的認可及采用，VK2C23及VK2C24適合于點數需求較大的三相電表的應用。 VK2C21適用于家電、民生消費品、工業儀表、水表、農網表、瓦斯表等之應用。VK2C21提供28/24/20SOP及16NSOP封裝，依封裝不同、點數略有差異，有關點數及封裝的選用。 ●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●● 產品型號：VK2C22 產品品牌：VINTEK/元泰 產品年份：新年份 封裝形式：LQFP48 LQFP52 聯 系 人：許先生 聯 系 QQ：1918885898 2689802003 聯系手機：18898582398 工程服務，技術支持，價格具有優勢！ 概述 VK2C22/VK2C22G 是一款存儲器映射和多功能 LCD 控制 / 驅動芯片。該系列芯片顯示模式有 176 點 (44×4)VK2C22/VK2C22G軟件配置特性使 得它適用于多種 LCD 應用，包括 LCD 模塊和顯示子系統。VK2C22/VK2C22G 通過雙線雙向 I2C 接口與大多數微處理器 / 微控制器進行通信。 VK2C2X系列為I2C介面、RAM mapping的LCD控制暨驅動IC，此系列以先進設計技術降低IC耗電、提升抗雜訊及ESD防護能力。全系列包含VK2C22/VK2C22G、VK2C23/VK2C23G、VK2C24/VK2C24G等。VK2C22已成功獲得單相電表客戶的認可及采用，VK2C23及VK2C24適合于點數需求較大的三相電表的應用。 特性 ★工作電壓：2.4V ~ 5.5V ★內部 32kHz RC 振蕩器S ★Bias：1/2 或 1/3；Duty：1/4 ★帶電壓跟隨器的內部 LCD 偏置發生器 ★I2C接口 ★兩個可選 LCD 幀頻率：80Hz 或 160Hz ★多達 44×4 位 RAM 用來存儲顯示數據 ★最大顯示模式 44×4：44 SEGs 和 4 COMs ★多種閃爍模式 ★讀 / 寫地址自動增加 ★內建 16 級 VLCD 電壓調整電路 ★低功耗 ★提供 VLCD 引腳來調整 LCD 工作電壓 ★采用硅柵極 CMOS 制造工藝 ★封裝類型：48LQFP，52QFP ★此篇產品敘述為功能簡介，如需要完整產品PDF資料可以聯系許先生索取！ LCD驅動IC推出VK2C22新I2C接口系列 本公司專注于TN/STN LCD的中小尺寸應用，VK162X系列控制暨驅動IC已營銷業界多年。2010年更展開I2C標準接口系列的新產品開發，此系列包含VK2C22、VK2C23、VK2C24等。IC特性強調低功耗、高抗噪聲及高系統ESD防護能力，以高整合度的腳位包裝，提供客戶最大的顯示點數。VK2C22是首先開發完成的型號，VK2C23、VK2C24會陸續推出。 VK2C22內建顯示內存及RC振蕩電路；工作電壓寬廣：2.4V～5.5V；2種Bias分壓：1/2 ＆ 1/3；最大顯示點數可支持4 Common x 44 Segment（52QFP）。提供2種圖框掃瞄頻率：80Hzor 160Hz；可由外掛電阻調整VLCD電壓，也提供16階可由內建指令調整的VLCD電壓。透過I2C接口及多項內置電路，VK2C22與系統控制芯片的傳輸只需2根信號線，大大省去系統零件及布線、降低客戶系統成本。與其它同包裝的產品，VK2C22提供更多的顯示點數。 VK2C22適用于家電、車載、民生消費品、工業儀表等的LCD顯示器的控制及驅動，高抗噪聲及高ESD防護能力尤適合數字式LCD電表、水表、瓦斯表等。依包裝不同尚有2種點數可選擇：4 Common x 40 Segment（48 LQFP）及4 Common x 36 Segment（44QFP）。 ●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●● 產品型號：VK2C23 產品品牌：VINTEK/元泰 產品年份：新年份 封裝形式：LQFP64 LQFP48 聯 系 人：許先生 聯 系 QQ：1918885898 2689802003 聯系手機：18898582398 工程服務，技術支持，價格具有優勢！ VK2C23/VK2C23G -- RAM Mapping 56*4 / 52*8 LCDDriver Controller 概述 VK2C23/VK2C23G 是一款存儲器映射和多功能 的 LCD 控制 / 驅動芯片。該芯片的顯示字段為 224 點 (56 SEG × 4COM) 或 416 點 (52 SEG × 8 COM)。VK2C23/VK2C23G 芯片的軟件配置特 性使其適用于多種 LCD 應用，包括 LCD 模塊和 顯示子系統。VK2C23/VK2C23G 芯片可通過雙 線雙向 I2C 接口與大多數微處理器或微控制器進行通信。 VK2C2X系列為I2C介面、RAM mapping的LCD控制暨驅動IC，此系列以先進設計技術降低IC耗電、提升抗雜訊及ESD防護能力。全系列包含VK2C22/VK2C22G、VK2C23/VK2C23G、VK2C24/VK2C24G等。VK2C22已成功獲得單相電表客戶的認可及采用，VK2C23及VK2C24適合于點數需求較大的三相電表的應用。 此系列內建顯示記憶體及RC振蕩電路；工作電壓范圍：2.4V～5.5V；提供2種圖框掃描頻率：80Hz or 160Hz；可由外掛電阻調整VLCD電壓，也提供內建可由指令調整16階的VLCD電壓；提供全屏閃爍功能、有三種頻率可選。透過I2C介面及多項內置電路，VK2C2X系列與系統控制晶片的傳輸只需2根信號線，大大省去系統零件及布線、降低客戶系統成本。 產品特性 ★工作電壓：2.4 ~ 5.5V ★內部 32kHz RC 振蕩器 ★Bias：1/3 或 1/4；Duty：1/4 或 1/8 ★帶電壓跟隨器的內部 LCD 偏置發生器 ★I2C 總線接口 ★兩種可選的 LCD 幀頻率：80Hz 或 160Hz ★多達 52×8 位的 RAM 用于存儲顯示數據 ★顯示模式： – 56×4模式：56 SEG × 4 COM – 56×4模式：56 SEG × 4 COM ★多種閃爍模式 ★讀 / 寫地址自動增加 ★內建 16 級 VLCD 電壓調整電路 ★低功耗 ★提供 VLCD引腳來調整 LCD 工作電壓 ★采用硅柵極 CMOS 工藝制造 ★封裝類型：48LQFP，64LQFP ★此篇產品敘述為功能簡介，如需要完整產品PDF資料可以聯系許先生索取！
|
