單片機程序中兩個中斷中只能實現一個計數中斷

ID:264029 · 發表于 2018-6-14 18:42

我的單片機程序功能是在數碼管顯示計數的同時，在外部中斷0的端口加了一個按鍵，當按鍵按下時，實行外部中斷函數，數碼管顯示光敏電阻電壓值。
遇到問題：當按鍵按下時，數碼管不變化，沒有顯示電壓值。

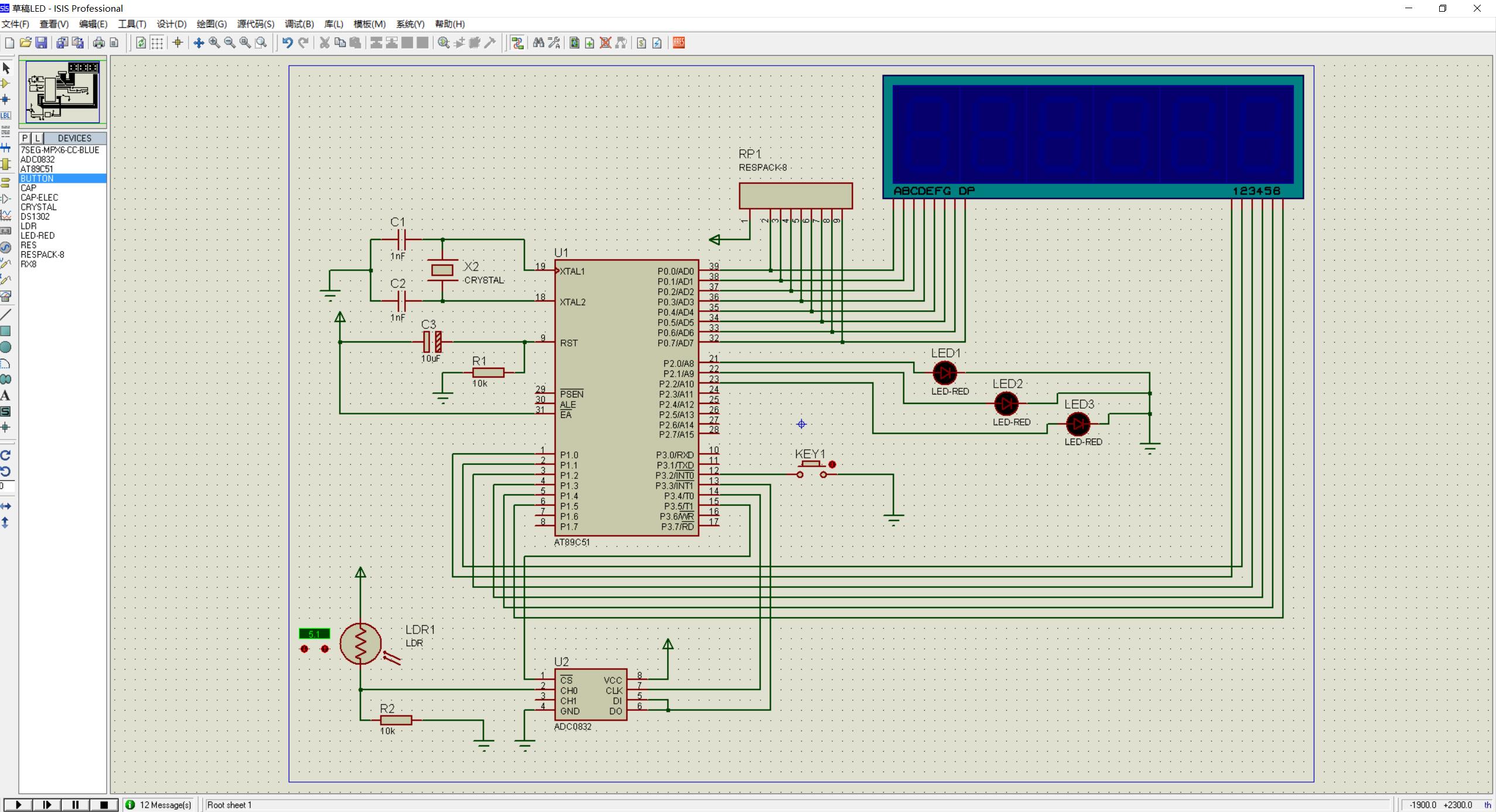

仿真圖+程序見下圖：

#include<reg51.h>
#include<absacc.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
/*********************************端口定義**********************************/
sbit CS = P3^5;
sbit Clk = P3^4;
sbit DATI = P3^3;
sbit DATO = P3^3;
sbit KEY1 = P3^2;
/*******************************定義全局變量********************************/
unsigned char dat = 0x00; //AD值 .
//若dat=adc0832(CH)*500.0/255; 不可用unsigned char dat
//500不可以。用500.0
//如下面unsigned int disdat; 不可unsigned char disdat
unsigned char CH; //通道變量
unsigned int dis[] = {0x00, 0x00, 0x00}; //顯示數值
uchar code dispcode[ ]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x00}; /*七段共陰管顯示定義*/
char code tablewe[]={ 0xfe,0xfd,0xfb,0xf7,0xef,0xdf}; /*七段共陰管位選顯示定義*/
uchar seconde=0; /*定義并初始化變量*/
uchar minite=0;
uchar hour=0;
uchar a=0;
uint mstcnt=0;
/*函數聲明*/
void delay(uchar k ); //延時子程序
void time_pro( ); //時間處理子程序
void display( ); //顯示子程序
void led_display( ); //led閃爍程序
void convdata( ) ; //電壓計算數據程序
void display_key1(void); //數碼管顯示數據程序，中斷進行
/*****************************************/
/*************AD轉換子程序****************/
/*****************************************/
unsigned char adc0832(unsigned char CH)
{
unsigned char i,test,adval;
adval = 0x00;
test = 0x00;
Clk = 0; //初始化
CS=1;
DATI = 1;
CS = 0;
_nop_();
Clk = 1;
_nop_();
if ( CH == 0x00 ) //通道選擇
{
Clk = 0; //寫入10，選單極性0通道
DATI = 1; //通道0的第一位
_nop_(); //clk上升沿寫進去
Clk = 1;
_nop_();
Clk = 0;
DATI = 0; //通道0的第二位
_nop_();
Clk = 1;
_nop_();
}
else
{ //寫入11，選單極性1通道
Clk = 0;
DATI = 1; //通道1的第一位
_nop_(); //clk上升沿寫進去
Clk = 1;
_nop_();
Clk = 0;
DATI = 1; //通道1的第二位
_nop_();
Clk = 1;
_nop_();
}
Clk = 0; //寫進空閑位 //clk上升沿寫進去
DATI = 1;
_nop_();
Clk = 1;
_nop_();
//讀取前8位的值
for( i = 0;i < 8;i++ ) //讀取前8位的值
{ //clk下升沿讀出來
_nop_(); //高位先行
adval <<= 1;
Clk = 1;
_nop_();
Clk = 0;
if (DATO)
adval |= 0x01;
//else
// adval |= 0x00;
}
for (i = 0; i < 8; i++) //讀取后8位的值
{ //clk下升沿讀出來
test >>= 1; //低位先行，時序圖上
if (DATO)
test |= 0x80;
//else
//test |= 0x00;
_nop_();
Clk = 1;
_nop_();
Clk = 0;
}
if (adval == test) //比較前8位與后8位的值，如果不相同舍去。
dat = adval; //若一直出現顯示為零，請將該行去掉
_nop_();
CS = 1; //釋放ADC0832，關閉
DATO = 1;
Clk = 1;
return dat;
}
/**************************************************/
/*****將0-255級換算成0.00-5.00的電壓數值***********/
/**************************************************/
void convdata(unsigned char i) //i=dat*5/255=51,是255份； 256份誤差大
{
unsigned int disdat; //不可unsigned char disdat
disdat=i*500.0/255; //500不可以。用500.0
/* 驗證讀數
dis[0] = i/100; //個位
dis[1] = i/10%10; //小數點后第一位
dis[2] = i%10; //小數點后第二位 */
dis[0] = disdat/100; //個位
dis[1] = disdat/10%10; //小數點后第一位
dis[2] = disdat%10; //小數點后第二位
}
/*****************************************/
/*****數碼管顯示光敏電阻電壓程序**********/
/*****************************************/
void display_key1(void)
{
P1=0xfe;
P0= dispcode[dis[0]] + 0x80; //顯示個位和小數點
delay(5);
P1=0xfd;
P0=dispcode[dis[1]]; //顯示小數點后第一位
delay(5);
P1=0xfb;
P0=dispcode[dis[2]]; //顯示小數點后第二位
delay(5);
}
/*****************************/
/*led燈閃爍程序*/
/****************************/
void led_display(void)
{
delay(50); //led燈閃爍三次后熄滅
P2=0x07; //賦初始值
delay(50);
P2=0x00;
delay(50);
P2=0x07;
delay(50);
P2=0x00;
delay(50);
P2=0x07;
delay(50);
P2=0x00;
}
/*****************************/
/*延時子程序*/
/****************************/
void delay (uchar k)
{
uchar j;
while((k--)!=0)
{
for(j=0;j<125;j++)
{;}
}
}
/**************************/
/*時間處理子程序*/
/**************************/
void time_pro( void)
{
if(seconde==60) //秒鐘設為60進制
{
seconde=0;
minite++;
if(minite==60) //分鐘設為60進制
{
minite=0;
hour++;
if(hour==24) //時鐘設為24進制
{
hour=0;
}
}
}
}
/*****************************/
/* 顯示子程序*/
/*****************************/
void display()
{
static uchar i=0;
P0=0x00; //消隱
switch(i)
{
case 0: P1=0xfe;
P0=dispcode[hour/10];//顯示小時的十位
i++;
break;
case 1: P1=0xfd;
P0=(dispcode[(hour%10)])|0X80;//顯示小時的個位
i++;
break;
case 2: P1=0xfb;
P0=dispcode[minite/10];//顯示分的十位
i++;
break;
case 3: P1=0xf7;
P0=(dispcode[minite%10])|0X80;//顯示分的個位
i++;
break;
case 4: P1=0xef;
P0=dispcode[seconde/10];//顯示秒的十位
i++;
break;
case 5: P1=0xdf;
P0=dispcode[seconde%10];//顯示秒的個位
i=0;
break;
}
}
/**************************/
/*主函數*/
/**************************/
void main(void)
{
P1=0xff; //初始化p1口，全設為1
TMOD=0x01; //time0為定時器，方式1
TH0=0xfc; //預置計數初值1ms
TL0=0x18;
EA=1;
ET0=1;
TR0=1;
while (1)
{
if(a==0)
{
led_display( ); //led燈閃爍
time_pro( ); //時間處理
}
else
display_key1();
}
}
/*****兩個中斷程序，一個計數器T0中斷,一個外部INT0中斷*****/
/**********************************************************/
/* 中斷服務程序?qū)崿F(xiàn)數碼管的定時顯示計數器中斷 */
/**********************************************************/
void timer0(void) interrupt 1 using 0 //定時器0方式1，16位計數器，50ms中斷一次
{
PT0=0; //設置為低級中斷
TH0=0xfc; //重置計數初值1ms
TL0=0x18;
mstcnt++;
if(mstcnt>=1000)
{
seconde++;
mstcnt=0;
}
display( ); //顯示時間T1高級中斷
a=0;
}
/**********************************************************/
/* 外部中斷————實現按鍵按下時電壓顯示 */
/**********************************************************/
void int0(void) interrupt 0
{
PX0=1; //設置為高級中斷
CH = 0x00; //在這里選擇通道 0x00(單極性0通道)或0x01(單極性1通道)
if (KEY1 == 0)
{
a++;
P1=0x00; //端口初始化
P0=0xff;
dat = adc0832(CH);
convdata(dat); //數據轉換
// display_key1(); //顯示數值INT0高級中斷，符合設計要求
}
}

復制代碼

ID:234075 · 發表于 2018-6-14 22:39

暈！大哥，你外部中斷都沒有啟用啊？？？
EX0=1; //外部中斷允許在哪里？
IT0=？？ //外部中斷觸發方式在哪里

ID:264029 · 發表于 2018-6-15 20:50

zhb2004xp 發表于 2018-6-14 22:39
暈！大哥，你外部中斷都沒有啟用啊？？？
EX0=1; //外部中斷允許在哪里？
IT0=？？ //外部中斷 ...

是的，后來我自己檢查的時候，也發現了這個問題，加了外部中斷開啟之后現象就出來了。
