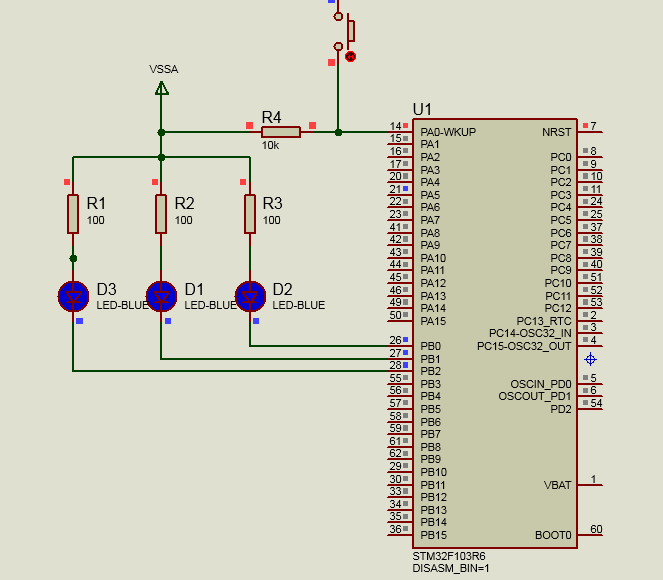

Proteus 仿真stm32f103r6按鍵輸入流水燈二合一

ID:333449 · 發表于 2018-6-14 15:57

本帖最后由 465448 于 2018-6-14 16:00 編輯

不明白的可以問我，我會盡力解答，我也是今天才在Proteus仿真中實現這些功能，
商品1 只是圖片請勿下載

ID:197722 · 發表于 2018-6-15 11:13

為什么下載的是php文件？

ID:333449 · 發表于 2018-6-15 12:56

ohehehe 發表于 2018-6-15 11:13
為什么下載的是php文件？

額是個壓縮包里面有源程序和仿真文件

ID:258353 · 發表于 2018-6-20 22:48

如果要這樣改有什么思路呢？加上利用按鍵設置燈亮的時間，分三檔分別是持續1秒，2秒，3秒

ID:333449 · 發表于 2018-6-22 14:26

燈亮的時間你可以用延遲實現，只要修改延遲時間就可以了，

ID:44037 · 發表于 2018-8-4 23:07

謝謝分享可以運行

ID:385072 · 發表于 2018-8-11 11:53

非常感謝，可以運行，如果是HAL的就更好了，現在Protues讀管腳讀不出來

ID:385072 · 發表于 2018-8-11 11:54

對了，電源要改成VDD就可以了

ID:333449 · 發表于 2018-8-16 18:03

piapink 發表于 2018-6-20 22:48
如果要這樣改有什么思路呢？加上利用按鍵設置燈亮的時間，分三檔分別是持續1秒，2秒，3秒

可以使用中斷去寫，三個中斷事件里面寫上不同的閃爍延時間，或者就直接用開關掃描寫，只要按鍵一直按著就執行里面的程序也可以

ID:262075 · 發表于 2018-9-3 12:53

為什么按鍵換到別的引腳讀不出來數據，題主知道是什么原因造成的嗎，求分享下。

ID:333449 · 發表于 2018-9-15 15:29

gao376369127 發表于 2018-9-3 12:53
為什么按鍵換到別的引腳讀不出來數據，題主知道是什么原因造成的嗎，求分享下。

你的程序中開關對應的管腳都要修改

ID:388649 · 發表于 2018-9-18 14:03

465448 發表于 2018-9-15 15:29
你的程序中開關對應的管腳都要修改

我也有這個問題，開關對應的引腳都修改好了，還是讀不出數據，有什么辦法嗎？

ID:408606 · 發表于 2018-10-17 10:23

仿真沒有現象。。。。

ID:333449 · 發表于 2018-11-15 16:08

ysxtime 發表于 2018-9-18 14:03
我也有這個問題，開關對應的引腳都修改好了，還是讀不出數據，有什么辦法嗎？

還有仿真軟件中電源名稱也要修改才行

ID:442739 · 發表于 2018-12-9 17:30

感謝，可以使用

ID:356967 · 發表于 2019-1-8 23:00

為什么我下載后出現不了你的現象

ID:539785 · 發表于 2019-5-16 14:24

piapink 發表于 2018-6-20 22:48
如果要這樣改有什么思路呢？加上利用按鍵設置燈亮的時間，分三檔分別是持續1秒，2秒，3秒

嗯，可以不錯

ID:542696 · 發表于 2019-5-20 11:27

還可以

ID:544873 · 發表于 2019-5-25 21:34

如何多設置一個按鍵控制流水燈實現另一個效果呢

ID:544352 · 發表于 2019-5-28 22:43

感謝分享，基本容易出錯的地方都嫩在帖子得到指導，比如晶振頻率，vdd電源

ID:560821 · 發表于 2019-6-12 14:28

樓主可以郵箱1321029634@qq.com發下嗎?
我實在是沒有積分下載了

ID:495674 · 發表于 2019-6-17 20:45

您好，請問我仿真時候發現上拉電阻沒用，pa0點的顏色是灰色的，而不是紅色的高電平，請問是怎么回事呢？

ID:571384 · 發表于 2019-6-25 21:53

請問這種情況下想根據按鍵次數來改怎么改程序呢新人求指教

ID:572927 · 發表于 2019-6-26 21:02

怎么打開源代碼修改功能呢？沒有keil工程嗎

ID:626591 · 發表于 2019-10-19 15:41

樓主，為什么引腳要配置成下拉輸入，然后用外部電阻上拉。不能直接配置成上拉輸入嗎。我用上拉輸入在開發板上可以用，但是仿真確實是怎么試都不成功

ID:633138 · 發表于 2019-10-31 10:34

您好
proteus中的源文件可以給我發下嗎，我的這個老是沒反應

ID:695381 · 發表于 2020-2-20 08:29

謝謝，最近一直在找資料學習

ID:613621 · 發表于 2020-2-23 16:18

改了IO口就不行了,很是怪異

ID:613621 · 發表于 2020-2-23 16:20

查了下資料,似乎proteus有bug

ID:535237 · 發表于 2020-2-24 22:04

465448 發表于 2018-6-14 15:57
不明白的可以問我，我會盡力解答，我也是今天才在Proteus仿真中實現這些功能，
商品1 只是圖片請勿下載

...

怎嗎做這個實驗

ID:697713 · 發表于 2020-2-24 22:58

感謝分享，謝謝樓主

ID:701047 · 發表于 2020-3-14 20:37

太難了

ID:417524 · 發表于 2020-3-14 23:43

打不開了？是不是版本的原因？

ID:241890 · 發表于 2020-3-24 09:34

gister 發表于 2020-2-23 16:20
查了下資料,似乎proteus有bug

解決了沒

ID:241890 · 發表于 2020-3-24 09:35

gister 發表于 2020-2-23 16:18
改了IO口就不行了,很是怪異

我也有這個問題，讀電平，讀不對，一直是低，解決了沒

ID:265664 · 發表于 2020-3-24 20:41

465448 發表于 2018-6-14 15:57
不明白的可以問我，我會盡力解答，我也是今天才在Proteus仿真中實現這些功能，
商品1 只是圖片請勿下載

...

請問大神是用什么語言寫的

ID:442911 · 發表于 2020-5-7 23:23

good,

ID:774261 · 發表于 2020-6-9 18:23

不錯，難度適宜，可惜我黑幣不夠

ID:774261 · 發表于 2020-6-10 17:08

你好，我想問一下，這個有keil程序嗎？我想對代碼做一下修改，可是沒有代碼。或者說，我怎么把程序加載到keil里呢
