OV5116攝像頭圖像采集步驟與xs128單片機源程序

[復制鏈接]
跳轉到指定樓層
樓主
  一般而言，攝像頭可分為CCD與CMOS兩種類型。都是現在被廣泛用到的兩種圖像傳感器，兩者的共同之處就是都通過感光二極管將光信號轉換為電信號，將模擬電壓值轉化為具體的數字值，而二者的主要差異在于數字值的傳送方式不同。 CCD傳感器中每一行的每一個象素的電荷數據都會依次傳送到下一個象素中，由最底端部分輸出，再經由傳感器邊緣的放大器進行放大輸出；而在CMOS傳感器中，每個象素都會鄰接一個放大器及A/D轉換電路，用類似內存電路的方式將數據輸出。造成這種差異的原因在于：CCD的特殊工藝可保證數據在傳送時不會失真，因此各個象素的數據可匯聚至邊緣再進行放大處理；而CMOS工藝的數據在傳送距離較長時會產生噪聲，因此，必須先放大，再整合各個象素的數據。本著攝像頭優越性與可用性的原則，這里采用了SONY CCD模擬攝像頭。

這是我前幾天做的智能小車的穩壓電路，在科學技術發達的今天，電子電路設計已經非常普遍與常見，種類更是五花八門，各式各樣。但是有句話叫“萬變不離其宗”因此不管何種電路，它是為哪個特定的系統而設計，在設計的過程中大體都要遵從以下幾個大的設計原則：
a：可靠性。從大到宇宙飛船、人造衛星，小到在用電器、數碼設備。任何電路的設計都要保證其可靠性，就是要經得起時間檢驗，讓用戶、使用者完全信賴。不能出任何大的故障，造成生命財產的損失。影響電路可靠性的因素有很多，比如各元器件間的電磁干擾、電感耦合等等。
b：穩定性。與可靠性同樣重要，穩定性要求所設計電路在較長時間段里要穩定的按照預設流程去工作，達到本該達到的目的或完成本該完成的任務而不出現任何故障，不需要經常去檢查與維修，不給用戶或使用者帶來不必要的麻煩與不便。
c:邏輯性。我們知道，任何一個大的電路系統都可以拆分成若干個小的子電路系統。所以一一設計子電路系統，然后合理的把這些子電路系統連接起來組成一個大的電路系統，這有利于電路的檢修與調試。
d：優化性。任何產品，物美價廉一直是人們所追求的。所以美觀漂亮、低價格、簡潔高效、低功耗等都是電路設計時不得不考慮的原則。


  OV5116攝像頭程序采集步驟


本采集程序基于k60芯片與拉普蘭德開源函數驅動庫，利用DMA功能直接采集ov5116二值化圖像，利用pwm模擬pclk信號作為DMA觸發源，可根據實際比賽需求在不縮小攝像頭視野的前提下修改圖像寬度，利用dma方式采集圖像可實現程序的并行處理，極大的提高程序處理效率。例程中圖像大小為80*120。注：修改圖像寬度時應同時修改pwm頻率。


接口說明：VS-------pta5

          HS-------ptb3

          D1-------ptd0

          注：?jiǎn)纹瑱C(jī) pte6口與單片機ptb18口相連接（pwm模擬pclk信號觸發dma采集）

串口波特率：256000

            rx---ptc15

            tx---ptc14

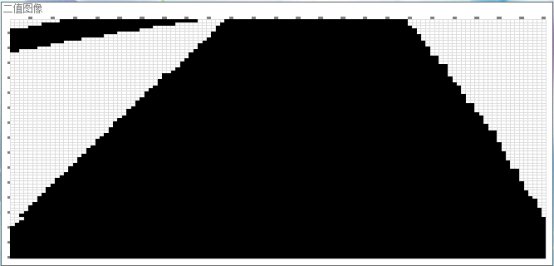

下圖為80*120大小時采集到的二值化圖像：

下圖為60*160大小時采集到的二值化圖像：



單片機源程序如下:

  1. #include <hidef.h>
  2. #include <MC9S12XS128.h>
  3. #pragma LINK_INFO DERIVATIVE "mc9s12xs128"


  6. int ii,jj;
  7. unsigned  int  t,t1;
  8. unsigned  char sdata;
  9. //------------------------------------------------
  10.
  11.   #define lie_end  260
  12.   #define hang_end  91
  13.   #define lie  52
  14.   unsigned  char ab[lie+1];


  17.   #define delay(num)   \
  18.   { \
  19.      unsigned int i,j; \
  20.     for(i=0;i<num;i++) \
  21.        for(j=0;j<58;j++); \
  22.   }

  24.   unsigned char c_lie=0,g_lie=0;
  25.   unsigned int lie_count=0,hang_count=0,am;
  26.
  27.   unsigned char ta[lie][hang_end];
  28.
  29.   unsigned int get_n[]={  16,29,41,52,62,71,79,86,92,98,     //圖像定距采集對應的攝像頭行數
  30.                          103,108,112,116,120,124,128,132,135,138,
  31.                          141,144,147,150,153,156,159,162,165,168,
  32.                          170,172,174,176,178,180,182,184,186,188,
  33.                          190,192,194,196,198,200,202,204,206,208,
  34.                          210,211,212,242,243,245,246,247,248,249,250};


  37. unsigned char ts1,ts2, ge,shi;

  39. void SciTx(unsigned char text);


  42.

  44. void chuankou(){
  45.
  46.       delay(1700);
  47.       ge=37%10;
  48.      shi=37/10;
  49.
  50.         //sdata=shi*16+ge;
  51.      //SciTx(sdata);
  52.
  53.      for(ii=1;ii<40;ii++){///第一次的調試的時候把40修改為2，校對調試助手的屏幕大小，當出現的數據剛剛一行時，說明串口調試助手的屏幕大小適合。
  54.                           //當完成上面的操作后，把2修改為40，這時候就能夠看到一幅圖像的數據了。
  55.         for(jj=1;jj<90;jj++){
  56.
  57.            ts1=0;ts2=0;
  58.
  59.            if(ta[ii][jj]==1&&ta[ii][jj+1]==1) ts1=16;//&&ta[ii][jj]>20
  60.              jj++;
  61.            if(ta[ii][jj]==1&&ta[ii][jj+1]==1) ts2=1;//&&ta[ii][jj]>20
  62.
  63.            sdata=ts1+ts2;
  64.            SciTx(sdata);
  65.         }
  66.      }  for(;;) {}

  68. }

  70. void SciInit()
  71. {
  72.   DDRM=0x01;
  73.   SCI0BDH=0x00|0x01;
  74. SCI0BDL =0xA0;
  75. SCI0CR2=0X2C;
  76. SCI0CR1=0;

  78. }

  80. /*-------發射端程序----------------------*/
  81. void SciTx(unsigned char text)
  82. {
  83.
  84. while (!(SCI0SR1&0x80));
  85. SCI0DRH=0;
  86. SCI0DRL=text;
  87.
  88. }


  91. void chaopin(void)
  92. {
  93.     CLKSEL=0X00;
  94.     PLLCTL_PLLON=1;
  95.     SYNR =0xc0 | 0x07;
  96.     REFDV=0xc0 | 0x01;
  97.     POSTDIV=0x00;
  98.     _asm(nop);
  99.     _asm(nop);
  100.     _asm(nop);
  101.     _asm(nop);
  102.     while(!(CRGFLG_LOCK==1));
  103.     CLKSEL_PLLSEL =1;
  104. }

  106. void TIM_init(void)
  107. {
  108.   PACTL=0X50;
  109.   PACNT=0X0000;
  110.
  111.     TIOS =0x00;
  112.     TSCR1=0x80;
  113.     TCTL4=0x18;
  114.     TIE=0x06;
  115.     TFLG1=0xFF;
  116.
  117. }
  118. void shijian(void) {
  119.    PITCFLMT_PITE=0;
  120.    PITCE_PCE0=1;
  121.    PITLD0=9999;
  122.    PITMTLD0=5;
  123.    PITMUX=0X00;
  124.    PITINTE_PINTE0=1;
  125.    PITCFLMT_PITE=1;

  127.
  128.
  129. }




  134.
  135. //===========================================================================================
  136. void main(void)
  137. {
  138.
  139. DDRA=0Xff;
  140. DDRJ=0X02;
  141. DDRK=0X30;


  144.
  145.    DisableInterrupts;
  146.    {
  147.
  148.      DDRB=0X01;


  151.      DDRM=0X00;
  152.
  153.      DDRJ=0XBF;
  154.      PTJ_PTJ6=1;
  155.
  156.     DDRS=0XEE;
  157.     PPSS=0X11;
  158.     PPSJ=0XFF;

  160.
  161.     }
  162.
  163.     chaopin();
  164.
  165.     TIM_init();
  166.     shijian();
  167.
  168.   SciInit();
  169.       EnableInterrupts;
  170.
  171.      {
  172.       unsigned  int e,w;
  173.        for(e=1;e<6;e++)
  174.         for(w=0;w<10;w++);
  175.
  176.
  177.     }
  178.
  179. DDRS=0XFF;
  180. PPSS=0X11;
  181. PPSJ=0XFF;
  182. DDRB=0XFF;
  183. DDRJ=0XfF;


  186. DDRA=0Xf0;

  188.
  189. for(;;)
  190.   {
  191.
  192. chuankou();
  193. /*這個函數一定要開啟，串口調試方法
  194. 首先鏈接好線：通過USB轉串口或者是MAX232，把芯片的S0與TXD接通，S1與RXD接通，共地線。
  195. 接著把接通芯片的電源，和攝像頭的電源，同時保證攝像頭和芯片的線連接正確，并保證攝像頭看到完整的賽道。
  196. 把本程序拷入芯片里。打開串口調試助手，校對對應的串口端口，并選擇十六進制顯示。接下來的操作看上面的注釋。

  198.   */
  199.   }
  200. }

  202.
  203. //---------------------------------
  204. #pragma CODE_SEG NON_BANKED
  205. void interrupt 10 IC2ISR(void) {
  206.
  207.      TFLG1_C2F=1;

  209.   if(lie_count==get_n[c_lie]) {
  210.     delay(1);
  211.
  212.
  213.     for(hang_count=0;hang_count<=hang_end;hang_count++){
  214.
  215.
  216.       ta[c_lie][hang_count]=PORTA_PA0;//ATD0DR0L;

  218.
  219.     }

  221.    c_lie++;
  222.   }
  223.   lie_count++;
  224.
  225. }


  228. void interrupt 9 IC1ISR(void){
  229.    TFLG1_C1F=1;
  230.    hang_count=0;
  231.    lie_count=0;
  232.    c_lie=0;
  233.    }

  235. void interrupt 66 PIT0Interrupt(void)
  236. {
  237.    //chesudu=PACNT;
  238.
  239. ……………………

  241. …………限于本文篇幅 余下代碼請從51黑下載附件…………
  242. </font></font>
復制代碼



全部資料51hei下載地址：

手創科技OV5116采集和串口調試程序.rar (1.36 MB, 下載次數: 14)

ov5116圖像采集程序說明.docx (54.14 KB, 下載次數: 6)




分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏2 分享淘帖 頂頂 踩踩
回復

使用道具 舉報
