ADC0804A/D轉換器設計數字電壓表設計報告與源碼

[復制鏈接]
跳轉到指定樓層
樓主
ID:336076 發表于 2018-5-24 17:46 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
用51單片機和ADC0804A/D轉換器制作數字電壓表

                 專業：通信工程
                 年級：2009級
                  學生：郭呂超
           目錄
  • 實驗器件介紹………………………………………………………3
  • 數字電壓表仿真圖…………………………………………………6
  • 實驗設計原理………………………………………………………7
  • 數字電壓表C語言程序…………………………………………..8




    • 實驗器件介紹
  • ADC0804芯片介紹

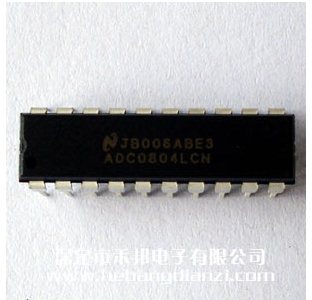

ADC0804是一個8位CMOS型逐次比較式A/D轉換器，具有三態鎖存輸出功能，最短轉換時間為100us，其芯片實物圖和引腳圖如下：
CS:片選信號，低電平有效；
RD：外部讀取轉換結果的控制信號，當RD為高電平時，DB0-DB7為高阻態；當RD為低電平時，數據才會通過DB0-DB7輸出；
WR:A/D轉換器啟動控制信號，當WR由高電平變為低電平時，轉換器被清零，當WR由低電平變為高電平時，A/D轉換正式開始；
CLK IN和CLK R:時鐘輸入端，在ADC0804片內有時鐘發生器，采用內部時鐘時，在CLK IN
CLK R 和地線之間連接RC電路即可，ADC0804的工作頻率約為100-1460khz,若使RC
電路作為時鐘，其振蕩頻率為1/（1.1RC）；
INTR：中斷請求輸出信號，當A/D轉換結束時，INTR引腳輸出低電平，只有當數據被取走后（單片機發出讀數據指令），此引腳才會變為高電平；
VIN+和VIN-：差動模擬電壓輸入端，若輸入為單端正電壓，VIN-應接地，若差動輸入，則輸入信號直接加入VIN+和VIN-；
AGND.DGND:模擬信號地與數字信號地，若系統對抗干擾要求嚴格，則這兩條地線必須分接
地；
VREF/2：參考電壓值的一半，若在ADC0804組成的電路中需要的參考電壓為5V，則此引腳可以懸空。若電路中需要使用的參考電壓小于5V，即參考電壓值的一半小于2.5V，這時可將此引腳連接到需要的參考電壓值（如4V）的1/2電壓值上（如 2V），在ADC0804芯片內部會自動判斷參考電壓的選擇，當VREF/2引腳的電壓值低于2.5V時，芯片會自動選擇由VREF/2引腳電壓放大2倍以后的電壓值作為參考電壓。
DB0-DB7：8位數字輸出端。
  • LCD1602液晶介紹

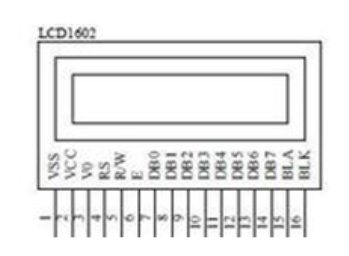

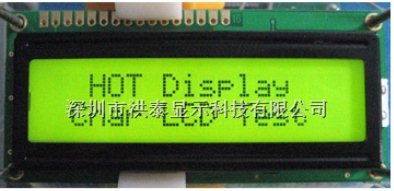

1602字符型LCD有16個引腳，其芯片實物圖和引腳圖如下：

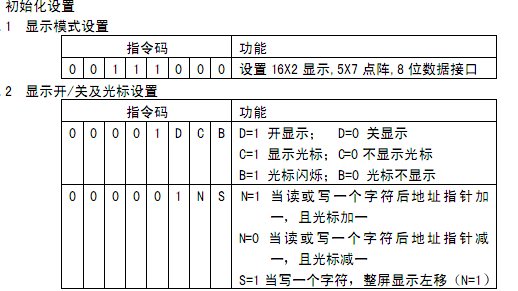

1602字符型LCD具有較豐富的指令集，如下表：
下面介紹LCD1602引腳功能：
     VSS：電源地；
     VDD:+5V邏輯電源；
     VEE:液晶驅動電源；
     RS：寄存器選擇(RS=1，數據；RS=0，命令)；
     R/W:讀.寫操作選擇(R/W=1，讀；R/W=0，寫)；
     E：使能信號；
     DB0-DB7：數據總線；
Black1:背光電源線；
     Black2:背光電源地線；

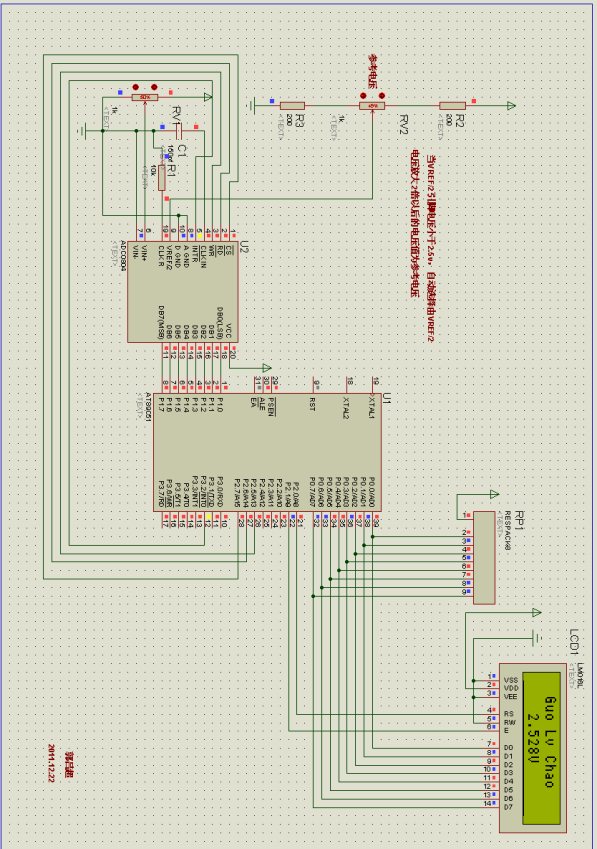

    • 數字電壓表仿真圖



    • 實驗設計原理
  • 實驗硬件設備：LCD1602液晶顯示器一塊，ADC0804芯片一片，兩個滑動變阻器，一個150pF電容，兩個200歐姆的電阻，一個10K歐姆的電阻，STC89C51芯片，電源，地線，按鍵（復位電路和晶振電路另加），杜邦線諾干。
  • ADC0804在使用時，外圍電壓的連接比較簡單，只需要對參考電壓和時鐘輸入端進行設計即可。通常情況下，時鐘的輸入可以選用RC諧振電路，ADC0804可以進行A/D轉換的時鐘頻率為100—1460KHZ，典型值為640KHZ，這里選用R=10K歐姆.C=150PF的諧振電路，利用公式1/(1.1RC)計算后，此時的時鐘頻率約為606KHZ，與典型值十分接近。
  • 模擬電壓的計算：這里選用的是8位A/D轉換器，數值的變化范圍是0—255(00H-FFH)，模擬電壓的輸入范圍是0-5V，每個數碼的變化，對應的電壓值的變化為0.0196V，所以要計算模擬電壓值，就可以利用下面的公式進行計算：                            V=D*0.0196
式中，V為計算出的模擬電壓值，D為A/D轉換器轉換后的數字量。
  • 克服浮點運算方法：從上式不難看出，在計算過程，需要乘以一個0.0196，這是一個小數，在計算機中稱為浮點數。而對于8位單片機來說，不具有浮點運算能力，如果一定要計算浮點數，將占用單片機中大量的內存單元和CPU時間。這里采用一種簡單的方法：就是將從A/D讀取進來的數字量直接乘以196，即進行整數運算，運算結果是真正值的1000倍，這個整數運算的速度是非常快的，不會占用過多的CPU時間。由于是兩個8位的二進制數相乘，得到的結果不會超過16位二進制數。
  • 電壓值的顯示：最常用到的二進制轉換成BCD碼的方法是用除法。先用得到的16位二進制數除以10000，得到的商就是模擬電壓值的整數部分（模擬電壓的輸入為0-5V，所以整數部分只有1位），得到的余數是模擬電壓值的小數部分；接下來用余數除以1000，商是十分位，余數作為被除數再除以100，商為百分位，余數再除以10，商為千分位。這樣就將16位的二進制數轉換成了4位BCD碼。






    • 數字電壓表C語言程序
//珞珈09級通信單片機實驗 《AD轉換器設計數字電壓表》
  1. #include<reg51.h>
  2. #define uchar unsigned char
  3. #define uint unsigned int
  4. sbit lcd_rs=P2^0;
  5. sbit lcd_en=P2^1;
  6. sbit cs=P2^7; //AD片選
  7. sbit rd=P2^6;
  8. sbit wr=P2^5;
  9. sbit INTR=P3^2;//中斷請求信號
  10. uint  temp,D1,D2,D3,D4;
  11. uint shu;
  12. uint AD_read();
  13. void delay(uint z);
  14. void write_com(uchar com);
  15. void write_date(uchar date);
  16. void lcd_init();
  17. void display(uchar qian,uchar bai,uchar shi,uchar ge);
  18. void AD_init();
  19. void AD_start();

  21. void main()
  22. {
  23.         write_com(0x01);//清屏
  24.         lcd_init();
  25.                             AD_init              ();
  26.         while(1)
  27.         {

  29.                 AD_start();
  30.                                                         while(INTR==1);//AD轉換是否結束，結束為低電平
  31.                                                           INTR=0;
  32.                                                         shu=AD_read();
  33.                 shu=shu*196;
  34.                D1=shu/10000;//整數部分，0.0196v是最小變化量
  35.                shu=shu%10000;
  36.                D2=shu/1000;//十分位數
  37.                shu=shu%1000;
  38.                D3=shu/100;//百分位數
  39.                shu=shu%100;
  40.                  D4=shu/10;//千分位數
  41.                 display(D1,D2,D3,D4);//顯示LcD1602

  43.            }
  44. }



  48. void delay(uint z)
  49. {
  50.         uint x,y;
  51.         for(x=z;x>0;x--)
  52.                 for(y=110;y>0;y--);
  53. }



  57. void write_com(uchar com)
  58. {
  59.         P0=com;
  60.         lcd_rs=0;
  61.         lcd_en=1;
  62.         lcd_en=0;
  63.          delay(2);
  64. }



  68. void write_shu(uchar shu)
  69. {
  70.         P0=shu;
  71.         lcd_rs=1;
  72.         lcd_en=1;
  73.         lcd_en=0;
  74.         delay(5);
  75. }



  79. void lcd_init()
  80. {


  83.         lcd_en=0;
  84.     write_com(0x01);//清屏
  85.   write_com(0x06);//指針加減與移動
  86.   write_com(0x0c);//光標
  87.   write_com(0x38);//液晶初始化命令

  89. }


  92. void display(uchar qian,uchar bai,uchar shi,uchar ge)
  93. {
  94.               write_com(0x80+0x02);
  95.              write_shu('G');
  96.                write_com(0x80+0x03);
  97.              write_shu('u');
  98.                 write_com(0x80+0x04);
  99.              write_shu('o');
  100.                 write_com(0x80+0x06);
  101.              write_shu('L');
  102.                write_com(0x80+0x07);
  103.              write_shu('v');
  104.                 write_com(0x80+0x09);
  105.              write_shu('C');
  106.                  write_com(0x80+0x0a);
  107.              write_shu('h');
  108.                write_com(0x80+0x0b);
  109.              write_shu('a');
  110.                 write_com(0x80+0x0c);
  111.              write_shu('o');

  113.                write_com(0x80+0x44);
  114.              write_shu(0x30+qian);//0x30代表數字0

  116.                write_com(0x80+0x45);
  117.              write_shu('.');

  119.                 write_com(0x80+0x46);
  120.              write_shu(0x30+bai);
  121.
  122.                                                           write_com(0x80+0x47);
  123.              write_shu(0x30+shi);

  125.                                              write_com(0x80+0x48);
  126.              write_shu(0x30+ge);

  128.                                           write_com(0x80+0x49);
  129.              write_shu('V');
  130. }


  133.   void AD_init()//AD初始化函數
  134. {
  135.     cs=1;
  136.               wr=1;
  137.               rd=1;
  138.   }
  139.   void AD_start()//AD啟動
  140. {              P1=0xff;
  141.     cs=0;//開
  142.               wr=0;
  143.               wr=1;//寫完后關閉
  144.               cs=1;
  145. }
  146. uint AD_read()
  147. {
  148.     cs=0;
  149.               rd=0;
  150.               delay(1);
  151.               temp=P1;
  152.               rd=1;
  153.               cs=1;

  155.               return(temp);
  156. }
復制代碼

人間處處單片機

完整的Word格式文檔51黑下載地址：
用ADC0804制作的數字電壓表.doc (1.3 MB, 下載次數: 35)
