1 STM8系列微控制器簡介
ST的8位微控制器平臺基于高性能8位內核，配有先進的成套外設。 該平臺采用ST的130 nm嵌入式非易性存儲器專有技術。STM8通過增強型堆棧指針運算、先進的尋址模式和新指令實現快速、安全的開發。STM8平臺支持三種主要產品線：
STM8S，通用微控制器
STM8L，超低功耗EnergyLite™ 微控制器
STM8A，汽車級微控制器
下載附件
2018-5-23 04:32 上傳

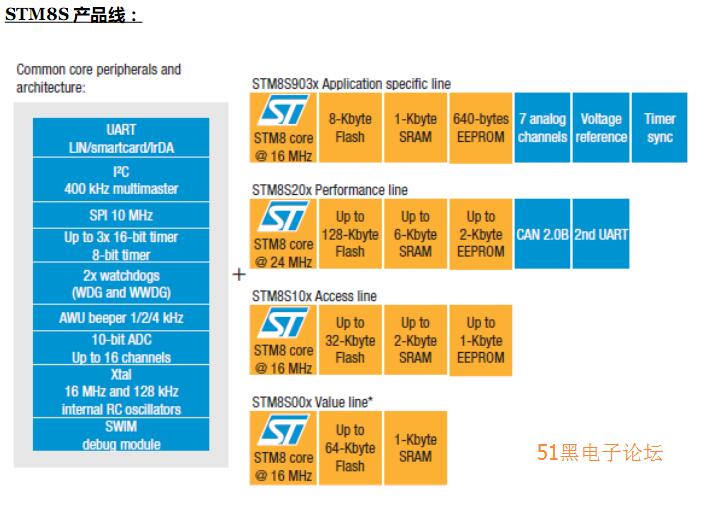

1.1 STM8S系列
2009 年 3 月 4 日，意法半導體發布了針對工業應用和消費電子開發的微控制器
STM8S系列產品。
STM8S平臺打造8位微控制器的全新世代，高達 20 MIPS的CPU性能和2.95-5.5V 的電壓范圍，有助于現有的8位系統向電壓更低的電源過渡。新產品嵌入的 130nm非易失性存儲器是當前8位微控制器中最先進的存儲技術之一，并提供真正的 EEPROM數據寫入操作，可達30萬次擦寫極限。在家用電器、加熱通風空調系統、工業自動化、電動工具、個人護理設備和電源控制管理系統等各種產品設備中，新產品配備的豐富外設可支持精確控制和監視功能。功能包括10位模數轉換器，最多有16條通道，轉換用時小于3微秒；先進的16位控制定時器可用于馬達控制、捕獲/比較和PWM功能。其它外設包括一個CAN2.0B接口、兩個U(S)ART接口、一個I2C端口、一個SPI端口。
STM8S平臺的外設定義與STM32系列32位微控制器相同。外設共用性有助于提高不同產品間的兼容性，讓設計靈活有彈性。應用代碼可移植到STM32平臺上，獲得更高的性能。除設計靈活外，STM8S的組件和封裝在引腳上完全兼容，讓開發人員得到更大的自由空間，以便優化引腳數量和外設性能。引腳兼容還有益于平臺化設計決策，產品平臺化可節省上市時間，簡化產品升級過程。
STM8S 主要特點 :
速度達20 MIPS的高性能內核
抗干擾能力強，品質安全可靠
領先的130納米制造工藝，優異的性價比
程序空間從4K到128K, 芯片選擇從20腳到80腳，寬范圍產品系列
系統成本低，內嵌EEPROM和高精度RC振蕩器
開發容易，擁有本地化工具支持
STM8S 主要應用 :
汽車電子：傳感器、 致動器、安全系統微控制器、 DC馬達、車身控制、汽車收音機、 LIN節
點、加熱/通風空調
工業應用：家電、家庭自動化、馬達控制、空調、感應、計量儀表、不間斷電源、安全
消費電子：電源、小家電、音響、玩具、銷售點終端機、前面板、電視、監視設備
醫療設備：個人護理產品、 健身器材、 便攜護理設備、 醫院護理設備、 血壓測量、 血糖測量、
監控、緊急求助
下載附件
2018-5-23 04:32 上傳
1.2 STM8L系列
2009年9月15日，意法半導體宣布，首批整合其高性能 8位架構和最近發布的超低功耗創新技術的8位微控制器開始量產。以節省運行和待機功耗為特色，STM8L系列下設三個產品線，共計26款產品，涵蓋多種高性能和多功能應用。設計工程師利用全新的STM8L系列可提高終端產品的性能和功能，同時還能滿足以市場為導向的需求，例如，終端用戶對節能環保產品的需求，便攜設備、各種醫療設備、工業設備、電子計量設備、 感應或安保設備對電池使用周期的要求。設計人員將選擇STM8L這類超低功耗的微控制器，以符合低功耗產品設計標準，如“能源之星”、IEA的“1W節能計劃”或歐盟的EuP法令。
這三條STM8L產品線都基于意法半導體的超低功耗技術平臺，這個平臺采用意法半導體獨有的超低泄漏電流優化的130nm制程。獨一無二的技術優勢包括在1.65V到3.6V的整個電源電壓范圍內達到CPU最大工作頻率，發揮CPU的全部性能。此外，由于采用一個片上穩壓器，功耗與Vdd電壓無關，所以具有更高的設計靈活性，并有助于簡化產品設計。其它創新特性包括低功耗嵌入式非易失性存儲器和多個電源管理模式，包括 5.4µA低功耗運行模式、3.3µA低功耗待機模式、1µA主動停止模式（實時時鐘運行）和350nA停止模式。 STM8L可以在4µs內從停止模式喚醒，支持頻繁使用最低功耗模式。低功耗外設，包括小于1µA的實時時鐘和自動喚醒（AWU）模塊，有助于進一步節省電能。總之，這個平臺可將動態電流消耗降到150µA/MHz。
