DAC0832數控電源的單片機程序與PCB及原理圖

ID:333639 · 發表于 2018-5-19 14:03

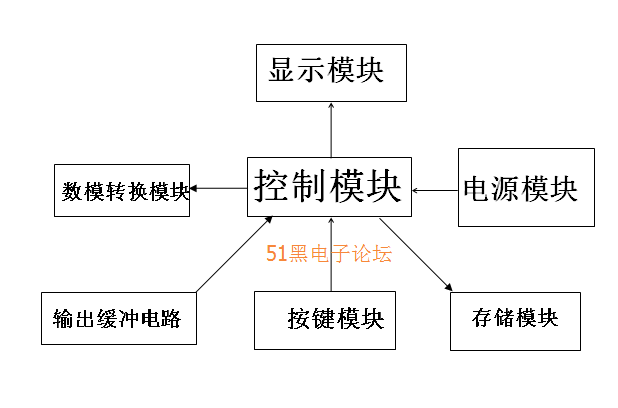

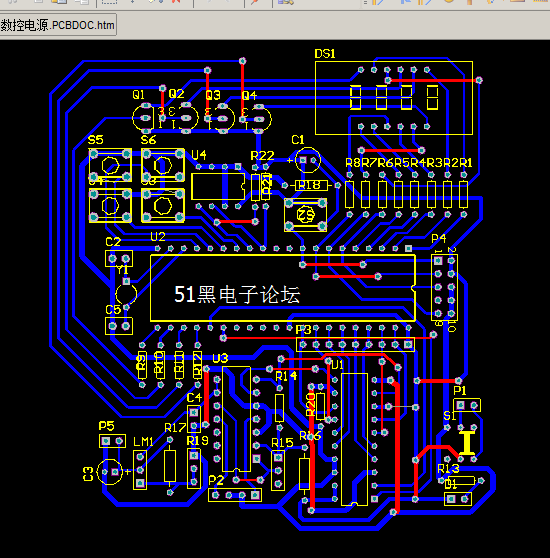

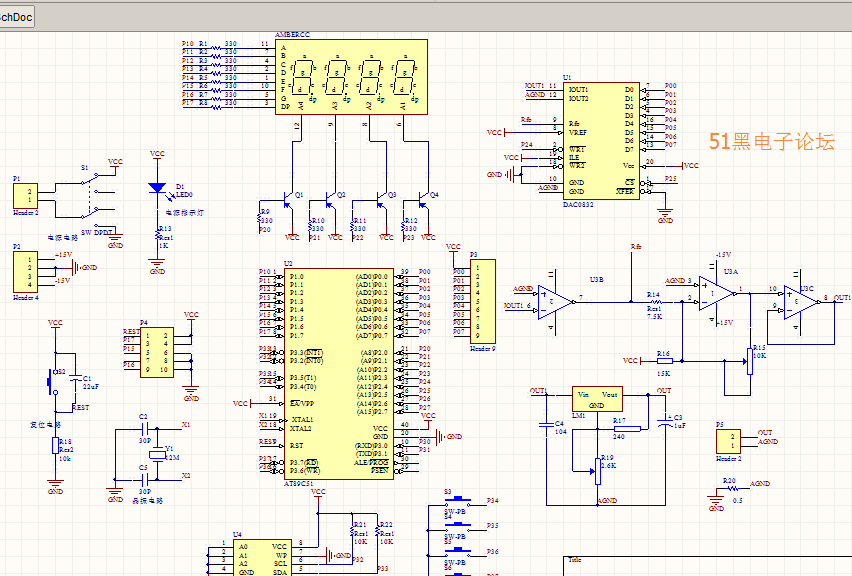

Altium Designer畫的DAC0832數控電源原理圖和PCB圖如下：(51hei附件中可下載工程文件)

單片機源程序如下:

#include<reg52.h>
typedef unsigned char uint8;
typedef unsigned int uint16;
sbit V_ADD = P3^4; //電壓加
sbit V_MIN = P3^5; //電壓減
sbit V_SROTE = P3^6; //讀取上次存儲的電壓
sbit V_TJ = P3^7; //電壓調節開關
/************EEPROM引腳*******************************/
sbit SCL=P3^2; //AT24C02的時鐘線
sbit SDA=P3^3; //AT24C02的數據線
/*********************************************************/
void delay(uint16 time); //延時函數
void led(uint8 duan,uint8 wei, uint8 dian); //數碼管顯示函數
void iic_start(); // IIC的開始信號產生函數
void iic_stop(); // IIC的結束信號產生函數
void iic_ack(bit sda1); // IIC的應答信號產生函數
void iic_write(uint8 date); // IIC通信，寫數據函數
uint8 iic_read(uint8 sda2); // 向EEPROM定入一個字節的數據
void iic_store(uint8 date,uint8 adss); //將date儲存到EEPROM指定的一個單元中
uint8 iic_got(uint8 adss,uint8 sck); // 將1個數據從EEPROM指定的地址中讀出
void key();
void display();
/*********************************************************/
uint8 led7[16]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e}; //數碼管編碼
uint8 dy_dx=0; //電壓數字量大小
uint16 V = 0; //電壓模擬量大小
bit v_tjv=0; //電壓調節開關指示變量
void main()
{
while(1)
{
key();
display();
}
}
/**********************************************
函數名：delay
行參：time 延時基數
功能：用while延時（6us單位）
************************************************/
// 延時函數（6us單位）
void delay(uint16 time)
{
while(time--);
}
/************************************************************
函數名：led
行參：duan--段碼，wei--位碼， dian--是否顯示點
功能：數碼管顯示函數
***********************************************************/
void led(uint8 duan,uint8 wei, uint8 dian)
{
if(dian==1)
P1 = led7[duan]-0x80; //是否顯示點
else
P1 = led7[duan];
P2=~(1<<(wei-1));
delay(100);
P2 = 0XFF;
}
/**********************************************
函數名：iic_start
功能：IIC的開始信號產生函數
************************************************/
/******************************************/
void iic_start()
{
SDA=1; //可根據資料的開始時延來寫
SCL=0;
SCL=1;
delay(1);
SDA=0;
delay(1);
SCL=0;
SDA=1;
}
/**********************************************
函數名：iic_stop
功能：IIC的結束信號產生函數
************************************************/
/****************************************/
void iic_stop()
{
SDA=0; //可根據資料的開始時延來寫
SCL=0;
SCL=1;
delay(1);
SDA=1;
delay(1);
SCL=0;
SDA=1;
}
/**********************************************
函數名：iic_ack
行參：sda1 要定入的指令
功能：IIC的應答信號產生函數
************************************************/
// sda1=0發送應答，sda1=1發送非應答
void iic_ack(bit sda1)
{
SCL=0;
SDA=sda1;
SCL=1;
delay(1);
SCL=0;
}
/**********************************************
函數名：iic_write
行參：date 要定入的指令或數據
功能：向EEPROM定入一個字節的數據
************************************************/
//IIC通信，寫數據函數
void iic_write(uint8 date)
{
uint8 i;
SCL=0; //接低時鐘線
for(i=0;i<8;i++) //循環8次將8位數據送入EEPROM
{
if(date&0x80) //循環取出數據的每一位
SDA=1; //將數據賦給EEPROM的數據線
else
SDA=0;
SCL=1; //拉高時鐘線
date<<=1; //左移一位
SCL=0; //拉低時鐘線
}
SDA=1; //接收應答
SCL=0;
SCL=1;
delay(20);
SCL=0;
}
/**********************************************
函數名：iic_read
行參：sda2 發送應答或非應答的選擇（0——非應答，1——應答）
功能：向EEPROM定入一個字節的數據
************************************************/
//ATC2402讀數據
uint8 iic_read(uint8 sda2)
{
uint8 i,date=0; //數據返回
SCL=0; //接低時鐘線
SDA=1; //拉高數據線
for(i=0;i<8;i++)
{
SCL=1; //拉高時鐘線
date=date<<1; //左移一位
delay(1);
if(SDA)
date=date|0x01; //從數據線上讀回數據賦給date
SCL=0; //接低時鐘線
}
iic_ack(sda2); //發送應答
return date; //返回數據
}
/**********************************************
函數名：iic_store
行參：date——要儲存的數據，adss——要存放的地址
功能：將date儲存到EEPROM指定的一個單元中
************************************************/
void iic_store(uint8 date,uint8 adss)
{
iic_start(); //發送開始信號
iic_write(0xa0); //器件地址
iic_write(adss); //數據要存放的地址
iic_write(date); //存入數據
iic_stop(); //一定要寫這條停止指令。
}
/**********************************************
函數名：iic_got
行參：adss——要讀取的數據的地址,sck——為1表示發送應答，為0表示發送非應答
功能：將1個數據從EEPROM指定的地址中讀出
************************************************/
uint8 iic_got(uint8 adss,uint8 sck)
{
uint8 date1; //返回數據
iic_start(); //發送開始信號
iic_write(0xa0); //器件地址
iic_write(adss); //要讀取的數據的地址
iic_start(); //發送開始信號
iic_write(0xa1); //器件地址（選擇讀）
date1=iic_read(sck);//讀取數據
if(!sck)
iic_stop(); //發送停止信號
return date1; //返回數據
}
void key()
{
if(!V_TJ)
{
while(!V_TJ)
display();
v_tjv=~v_tjv;
}
if(!V_SROTE)
{
while(!V_SROTE)
display();
dy_dx=iic_got(0x00,0);
}
if(v_tjv)
{
if(!V_ADD&&dy_dx!=250)
{
dy_dx=dy_dx+2;
iic_store(dy_dx,0x00);
while(!V_ADD)
display();
}
else if(!V_MIN&&dy_dx!=0)
{
dy_dx=dy_dx-2;
iic_store(dy_dx,0x00);
while(!V_MIN)
display();
}
}
}
void display()
{
P0=dy_dx;
V = dy_dx*4.8;
led(V/1000,1, 0);
led(V%1000/100,2, 1);
led(V%100/10,3, 0);
led(V%10,4, 0);
}

復制代碼

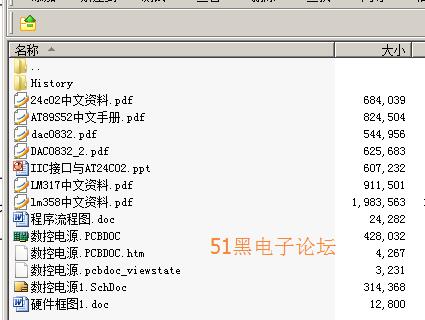

所有資料51hei提供下載:

0907917shukongdianyuan.rar (5.23 MB, 下載次數: 304)

ID:427869 · 發表于 2018-12-8 20:37

感謝樓主提供的資料，我下載下來學習參考下。

ID:298582 · 發表于 2019-1-4 21:32

我怎么沒找看到呢。。。感謝，學習一下

ID:298582 · 發表于 2019-1-4 21:33

我怎么沒有找點看到，謝謝分享

ID:239055 · 發表于 2019-6-11 19:30

謝謝了，我也想弄一個數控電源

ID:342010 · 發表于 2019-6-22 22:48

感謝樓主

ID:541246 · 發表于 2019-7-14 15:03

感恩。

ID:541246 · 發表于 2019-7-18 11:24

不錯的資料，有學習價值！

ID:704663 · 發表于 2020-3-8 17:09

非常感謝樓主，很有意義的學習資料！

ID:303894 · 發表于 2020-3-11 11:38

這個真好謝謝樓主

ID:18797 · 發表于 2020-4-9 17:38

不可多得的學習資料，謝謝！！！

ID:18797 · 發表于 2020-4-9 17:38

不可多得的學習單片機資料，謝謝！！

ID:686387 · 發表于 2020-4-10 22:49

謝謝樓主分享

ID:846847 · 發表于 2021-1-17 16:06

請問你這個有過流、短路保護嗎？

ID:1062077 · 發表于 2023-3-15 20:52

感謝樓主的資料，很有幫助
