單片機頻率計 系統采用單片機+分頻模塊+整形模塊+lcd1602液晶顯示+按鍵設計而成。
頻率的測量范圍為1Hz—20MHz能測量各種周期信號，能測出正弦波、三角波或方波等波形的頻率。通過LCD1602液晶顯示屏顯示檢測到的即時頻率數值(最多8位數，單位為Hz)。
頻率計電路原理圖如下：
74HC14電路設計 由于三極管放大電路輸出的信號不是標準的方波信號，存在著上升沿不夠陡峭，波形類似于正弦波等問題，為了使單片機對信號更好的采集，這里使用了施密特觸發器74HC14對三極管放大電路輸出的信號進行整形。電路圖如圖3-10所示。 圖3-10施密特觸發器電路原理圖 其中輸入信號從芯片的1號腳輸入，74HC14本身是一個芯片內部帶有6個施密特觸發器，我這里為了充分利用芯片使用了其中三個，實際上可以只使用一個。整形后的信號從芯片的6號腳輸出。 3.5分頻模塊設計 3.5.1 74HC390芯片介紹 分頻電路一般采用十進制計數器如74HC290、74HC390等來實現時間計數單元的計數功能。本次設計中選擇74HC390。由其內部邏輯框圖(如圖3)可知，其為雙2-5-10異步計數器，并每一計數器均有一個異步清零端（高電平有效）。由于我們要設計的是100分頻電路，因此74HC390內部?jī)蓚�(gè)計數器都用上，分別都設置成10計數器。 圖3-11 74HC390內部邏輯框圖 3.5.2 74HC390分頻電路設計 由于單片機運行速度有限，單片機運行一條基礎指令需要1個機器周期即12個是時鐘周期，換算成時間為1us。因此當頻率過高的時候單片機就不能很精確的換算出頻率。為了解決這個問題，這設計加入了一個100分頻的計數器。當頻率高于200KHZ的時候單片機計算分頻后的信號，當頻率低于200KHZ的時候計算分頻前的信號。這樣高低搭配可以擴大單片機的測量頻率。最終換算出其真實對應的頻率并在液晶上顯示。其中電路圖如圖3-12所示。 圖3-12 74HC390分頻電路原理圖
4.系統軟件設計 4.1系統軟件總體設計 4-1系統主流程圖
頻率計元件清單：

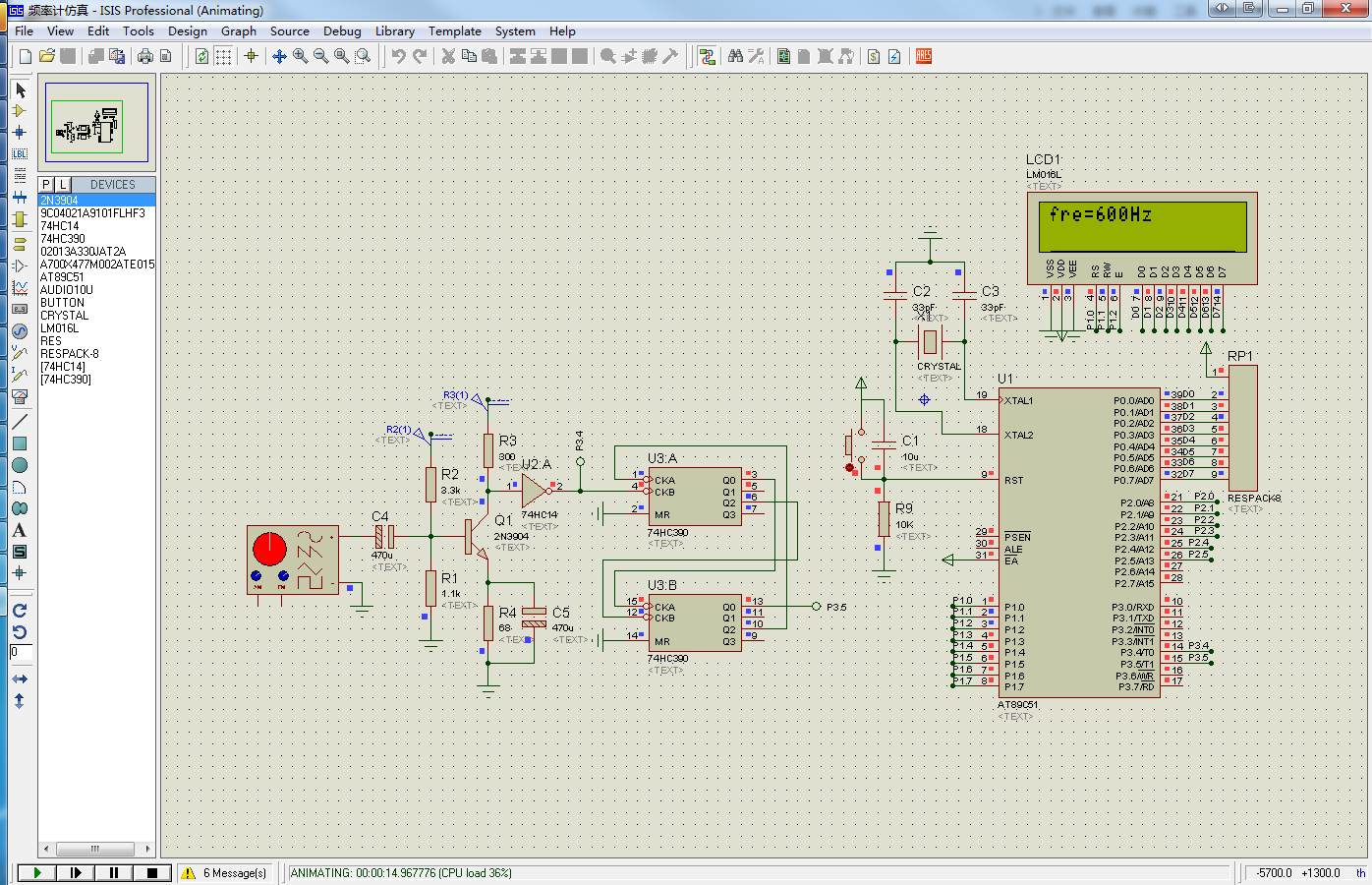

單片機仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
頻率計仿真操作說明：
 鼠標右擊這個元件，  選擇最后一項就可以了
單片機頻率計源程序如下: - //******************************************************************************************
- //連接框圖： ___________________
- // | P1.0 |->RS
- // | P1.1 |->RW
- // | P1.2 |->E
- // | P0 |->DB
- // | P3.4 |->1~9999hz的輸入
- // | P3.5 |->1~9999KHZ輸入 (分頻后)
- //******************************************************************************************
- #include <reg52.h>
- unsigned long int fre;
- unsigned char time;
- unsigned int count;
- unsigned int count1;
- //端口及函數說明----------------------------------------------------------------------------
- sbit LCD_RS=P1^0; //片選信號
- sbit LCD_RW=P1^1; //讀寫信號
- sbit LCD_E=P1^2; //使能信號
- #define LCD_DB P0 //數據信號
- unsigned char character[10]={0};//在屏幕上顯示的字符串
- unsigned char character_1[]={"fre= Hz"};
- unsigned char FLAG = 0;
- void LCD_init(void);//初始化函數
- void LCD_write_command(unsigned char command);//寫指令函數
- void LCD_write_data(unsigned char dat);//寫數據函數
- void LCD_disp_char(unsigned char x,unsigned char y,unsigned char dat);//在某個屏幕位置上顯示一個字符,X（0-15),y(1-2)
- void delay_n40us(unsigned int n);//延時函數
-
- void timer_init(); //中斷初始化函數
- //-------------------------------------------------------------------------------
- void delay_n40us(unsigned int n) //延時函數
- {
- unsigned int i;
- unsigned char j;
- for(i=n;i>0;i--)
- for(j=0;j<2;j++);
- }
- void delay_1s()
- {
- unsigned int i,j;
- for(i = 0;i<100;i++)
- for(j = 0;j<1000;j++);
- }
- void LCD_init(void) //液晶初始化函數
- {
- LCD_write_command(0x38);//設置8位格式，2行，5x7
- LCD_write_command(0x38);//設置8位格式，2行，5x7
- LCD_write_command(0x38);//設置8位格式，2行，5x7 切記要寫三遍！！！！
- LCD_write_command(0x0c);//整體顯示，關光標，不閃爍
- LCD_write_command(0x06);//設定輸入方式，增量不移位
- LCD_write_command(0x01);//清除屏幕顯示
- delay_n40us(100);//清屏延時
- }
- void LCD_write_command(unsigned char dat) //寫命令函數
- {
- LCD_DB=dat;
- LCD_RS=0;//指令
- LCD_RW=0;//寫入
- LCD_E=1; //使能
- LCD_E=0;
- delay_n40us(1);//寫命令延時
- }
- void LCD_write_data(unsigned char dat) //寫數據函數
- {
- LCD_DB=dat;
- LCD_RS=1;//數據
- LCD_RW=0;//寫入
- LCD_E=1;//使能
- LCD_E=0;
- delay_n40us(1); //寫數據延時
- }
- void LCD_disp_char(unsigned char x,unsigned char y,unsigned char dat)//顯示一個字符
- {
- unsigned char address;
- if(y==1)
- address=0x80+x; //顯示在第一排的時候的x的地址
- else
- address=0xc0+x; //顯示在第二排的時候的x的地址
- LCD_write_command(address); //輸入地址
- LCD_write_data(dat); //輸入數據
- }
- void LCD_disp_num(unsigned char x,unsigned char y,unsigned char dat)//顯示一個數字
- {
- unsigned char address;
- if(y==1)
- address=0x80+x; //顯示在第一排的時候的x的地址
- else
- address=0xc0+x; //顯示在第二排的時候的x的地址
- LCD_write_command(address); //輸入地址
- LCD_write_data(dat+48); //輸入數據
- }
- void dis_num(void)
- {
- unsigned char i=0,j=0,k=0;
- LCD_write_command(0x01);//清除屏幕顯示
-
- character[0] = fre/1000000;
- character[1] = fre/100000%10;
- character[2] = fre/10000%10;
- character[3] = fre/1000%10;
- character[4] = fre/100%10;
- character[5] = fre/10%10;
- character[6] = fre%10;
- character[7] = 'H';
- character[8] = 'z';
-
- for(i = 0;i<4;i++) //顯示fre
- {
- LCD_disp_char(i+0,1,character_1[i]);
- }
- for(i = 0;i<10;i++) //判斷第一個不為0的數
- {
- if(character[i]!=0)
- break;
- }
- k = 10-i-2;
- for(j = 0;j<k;j++) //顯示所有的數字
- {
- LCD_disp_num(4+j,1,character[i++]);
- }
-
- for(i = 5;i<7;i++) //顯示Hz
- {
- LCD_disp_char(j+4,1,character_1[i]);
- j++;
- }
- }
- void main()
- {
- unsigned char i;
- LCD_init();
- timer_init(); //定時/計數器初始化
-
- for(i = 0;i<4;i++)
- {
- LCD_disp_char(i+0,1,character_1[i]);
- }
- while(1)
- {
- dis_num(); //顯示
- delay_1s();
-
- }
- }
- void timer_init(void) //定時/計數器初始化
- {
- TMOD=0x66; //計數器0工作工作方式2，自動重裝初值
- TH0=0; //計數器初值為0
- TL0=0;
- TR0=1; //計數器開始計數
- ET0=1; //打開計數器0中斷
- TH1=0; //計數器初值為0
- TL1=0;
- TR1=1; //計數器開始計數
- ET1=1; //打開計數器0中斷
- RCAP2H=(65536-62500)/256; //在程序初始化的時候給RCAP2L和RCAP2H賦值，
- RCAP2L=(65536-62500)%256; //TH2和TL2將會在中斷產生時自動使TH2=RCAP2H,TL2=RCAP2L。
- TH2=RCAP2H; //12M晶振下每次中斷62.5ms
- TL2=RCAP2L;
- ET2=1; //打開定時器2中斷
- TR2=1; //定時器2開始計時
- EA=1; //開總中斷
- }
- //----------------------------------------------------------------
- void timer2(void) interrupt 5 //定時器2中斷(62.5ms)
- {
- double temp;
- time++;
- TF2=0; //定時器2的中斷標志位TF2不能夠由硬件清零，所以要在中斷服務程序中將其清零
- if (time==16) //定時1s時間到
- {
- time=0; //計時清0
- fre=(long)count*256+TL1; //count*256強制轉換成long型，否則將不產生進位 先判斷分頻后的
- FLAG = 0;
-
- if(fre<2000)//200K之后讀取分頻后的頻率
- {
- fre = (long)count1*256+TL0;
- FLAG = 1;
- }
-
- count=0; //清零計數器0計數
- count1=0;
- EA=1; //開中斷
- }
- }
- //----------------------------------------------------------------
- void timer0(void) interrupt 1 //計數器0中斷
- {
- count++;
- }
- //----------------------------------------------------------------
- void timer1(void) interrupt 3 //計數器1中斷
- {
- count1++;
- }
-
- ……………………
- …………限于本文篇幅 余下代碼請從51黑下載附件…………
