SIM868教程下載一款集成GSM/GPRS/GPS/藍牙,還有基站定位的模塊

ID:318809 · 發表于 2018-4-29 11:20

3年前SIM900A因為谷歌退出了中國市場，剛火熱起來的LBS基站定位功能一下就關閉了服務器。現在SIM868強勢來襲，除了支持短信、電話、GPRS、DTMF、TTS、HTTP、FTP、彩信、郵件這些功能外，還支持高性能全球定位系統，支持GPS、北斗和GLO三大定位系統。現在還免費提供支持基站定位。功能絕對強悍。AT指令也和SIM800C一樣，功能升級方便。

1.特性參數
NiRen-SIM868-V1.0 是泥人科技推出的一款高性能，高集成度的工業級GSM/GPRS/GPS/藍牙模塊。NiRen-SIM868-V1.0板載 SIM868 模塊，該模塊是在實現完整的四頻段 GSM / GPRS技術的基礎上，集成了 GPS 和藍牙技術。可以低功耗實現語音、短信、GPRS數據傳輸、藍牙數據傳輸和 GPS 定位。
NiRen-SIM868 模塊電源采用 DCDC 電源模塊供電，優化的布局，可靠的濾波，使電源穩定，效率高，紋波小，支持 USB 直接供電。同時帶電源使能引腳，可以控制模塊電源，這點是極其有用的。 GSM 串口和 GPS 串口都設計了電平轉換電路，兼容 3~5V的 TTL串口。SIM 卡采用目前主流的 MICRO卡座，質量更堅固，也不用因為小卡而煩惱，同時添加 ESD靜電保護電路。GSM、GPS、藍牙天線都進行了阻抗控制，測試 GSM 信號強度遠強于同類產品。

NiRen-SIM868 模塊的基本特性如下表所示：
NiRen-SIM868 模塊是泥人團隊開發的一款高性能工業級四頻 GSM/GPRS/GPS/藍牙模
塊，接口豐富，功能完善，工作穩定，抗干擾強，外圍電路集成度高，尺寸小巧。尤其適合
用于需要語音/短信/GPRS數據服務/GPS/藍牙的各種領域，如：智能家居，智能集抄系統，
遠程監控、公共交通、共享單車等。

模塊資源如下：
  GSM/GPRS/GPS/藍牙模塊：SIM868；
  2 路電源輸入：5~18V和 3.4~4.4V；
  2 個 TTL 串口接口：1 路是 GSM 串口、1 路是 GPS 串口，均做了電平匹配設計，支持3~5VTTL 電平；
  1 路音頻輸入和輸出接口；
  1 個自彈式MICRO SIM卡座；
  3 個天線接口：GSM、GPS、藍牙（IPEX）；
  1 個電源使能引腳；
  1 個 GPS 功能使能引腳；
  4 個 LED指示燈（電源：紅色，模塊狀態：紅色，網絡狀態：綠色，PPS：藍色）；
  其他模塊功能引腳：STA、NET、ADC、EXT、VRTC、TXD2、RXD2；
  清晰的功能引腳標識：
  泥人標識：泥人 LOGO

2.2 接口說明
1、VIN：5~18V電源正極輸入；
2、GND：電源負極輸入；
3、TXD\RXD：GSM\GPRS\藍牙 AT指令通訊串口，與單片機或其他 TTL 串口交叉連接；
4、EN：整個模塊電源使能引腳，高電平供電，低電平斷電；
5、GPST\GPSR：GPS 數據通信串口，與單片機或其他 TTL串口交叉連接；
6、GPSEN：GPS 電源使能引腳，高電平使能，低電平禁止，高電平 2.8V；
7、VCC：VIN 供電時，VCC 可以提供 4V 電源，VIN 不供電時，可以通過 VCC 給模塊供
電，供電電壓 3.4~4.4V，一般用于鋰電池供電；
8、ADC：SIM868 集成 ADC 檢測電路，可以采集模擬量；
9、EXT：2.8V電壓輸出，用于 2.8V邏輯電平匹配，輸出電流小，不能帶負載；
10、NET：網絡狀態指示燈，約 1秒 1 閃模塊正在注冊網絡，約 3 秒1 閃模塊注冊好網絡，
0.3 秒1 閃模塊建立 GPRS服務；
11、STA：模塊關機，輸出低電平，模塊開機，輸出高電平；
12、TXD2\RXD2：AT 指令串口 2，2.8V電平邏輯；
13、VRTC：RTC 備份電源；

2、GSM、GPRS測試
A、正確安裝 SIM 手機卡、GSM 天線、連接好 TTL 串口，接通電源；
B、觀察指示燈是否正常，PWR 指示燈常亮，STA 燈常亮，NET 燈閃爍，如果異常，請看“故障排除”；
C、確認電腦與模塊連接正確，發送“AT+回車”，能回復 OK即正確；

錯誤時，請檢查手機卡安裝方向是否和卡座旁邊的標識一致，檢查手機卡表面是否干凈。

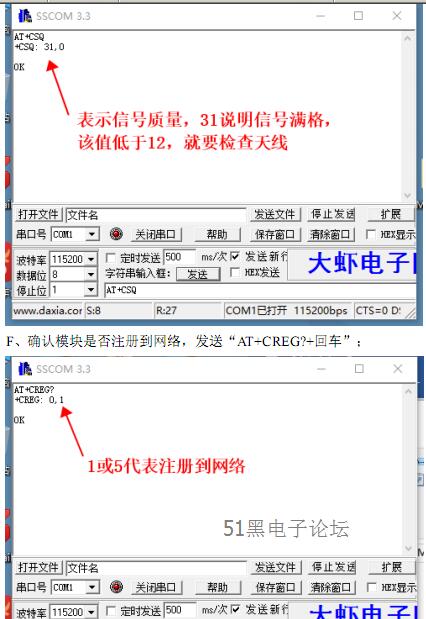

E、確認天線是否安裝正確，發送“AT+CSQ+回車”

注冊到網絡，模塊 NET 指示燈會 3秒一閃。
G、撥打一個電話，發送“ATD+電話號+回車”，這里測試撥打 A008611;

、
測試完畢，只要能撥打出電話號碼，GSM、GPRS 相關的功能就都正常，具體如何實現更復
雜的功能，如撥打接聽電話、收發短信、GPRS 數據傳輸等，請參考具體的調試筆記和官方
資料。

3、藍牙測試
A、正確安裝藍牙天線、連接好 TTL串口，接通電源；
B、觀察指示燈是否正常，PWR 指示燈常亮，STA 燈常亮，NET 燈閃爍，如果異常，請看
“故障排除”；
C、打開藍牙，發送“AT+BTPOWER=1+回車”；
注意，第一次打開返回OK，此時模塊藍牙已經打開了，如果再發生打開，模塊會返回ERROR;

搜索到名稱為“QY7”的藍牙設備；
測試完畢，能搜索到藍牙設備，藍牙功能就正常，其他功能請參考具體的調試筆記和官方資
料。
4、GPS 測試
A、正確安裝 GPS 天線并將 GPS 天線部分放到室外、連接好 GPS 的 TTL 串口，接通電源；
B、觀察指示燈是否正常，PWR 指示燈常亮，STA 燈常亮，NET 燈閃爍，如果異常，請看
“故障排除”；
C、將 GPS_EN腳接到 EXT 腳，就可以打開 GPS 功能，串口會收到 GPS 數據；

此時，GPS 還沒定位成功，數據都是空的。
D、等待一會，GPS 就定位成功，可以看到定位數據。

等待 3 分鐘都沒定位成功，請檢查 GPS 天線是否安裝正確，GPS 天線是否放置在室外，或
者換一個室外空曠的地方測試。
測試完畢，關閉 GPS 數據解析和設置，請查看官方資料“SIM868_NMEA  Message
Specification_V1.00”。
2.4  使用建議
1、電源電壓不能低于 5V，不高于 18V，瞬間能提供 8W 的功率，建議使用 9V1A或 12V1A
的電源；
2、電源使能引腳的使用，模塊電源帶有使能引腳，帶上拉，默認使能輸出電源。低電平時
會關斷模塊電源。這個引腳主要是考慮到模塊工作異常時，可以關斷模塊電源讓模塊徹底復
位。這個功能在產品設計中極為關鍵。建議將 EN 引腳接到 MCU 的一個 IO 上，啟動時輸
出高電平，模塊就會自動開機。如果在長期使用中遇到模塊異常，可以通過軟關機
“AT+CPOWD=1”關閉模塊。如果通過軟關機重啟后還異常，那么就拉低 EN 引腳，徹底
關斷模塊電源，再重新上電。
3、模塊天線放置要盡量遠離 SIM 卡。
2.5 故障排除
1、開機異常或自動關機
如果發生如下現象：
a、上電后，看到 NET 綠燈開始閃爍，很快又滅了，關機了；
b、開機正常后，接打電話或進行 GPRS數據傳輸時突然就關機了；
c、串口經常收到模塊發來的數據 IIII
以上現象在保證 SIM 卡正常時，一般都是供電不足造成的。
電源請保證以下幾點：
a、電壓不要低于 5V，電壓過低，模塊會不工作，電壓越低，提供的電流就越大，建議采用
12V1A的電源。
b、電流需保證能提供 2A 的峰值。開機和數據傳輸過程電流較大，輸出電流不夠會造成電
壓跌落，而關機
c、電源電流紋波不要過大，電壓波動大，模塊也會關機。
2、串口接收發送異常（保證模塊已經開機）
a、串口收發無反應
可以嘗試將接收和發送調換一下，或換一條串口線試試；
波特率設置是不是 115200bps;
b、有收到正確的串口數據卻發送指令模塊沒回
如果是使用我們的 USB 多功能轉換板，請查看接線和撥碼開關是否都正確。
查看是不是發送的指令沒加回車。

完整的pdf格式文檔51黑下載地址：

SIM868_mini板用戶手冊.pdf (5.27 MB, 下載次數: 232)

ID:276663 · 發表于 2018-7-23 10:28

很不錯的文檔，在使用時遇到一個問題，發現插上電話卡發送AT+CSQ獲取信號強度都是0，拔掉電話卡就可以，剛開始技術支持說電源不能用5V2A的充電寶，最好換成9V1A,我還不信，他遠程用串口助手一直發送AT,發現串口AT指令并不是每次都會回復，而且中間還會收到CPIN:READY,他說每次重啟都會收到CPIN:READY，這就驗證了板子是因為供電不夠一直在重啟導致讀不到信號的。我換了一個5V3A的適配器真的就都正常了。

ID:65956 · 發表于 2018-9-7 09:07

如果模塊供電要求這么大功率，那就不適用作迷你型的開發，因為電池供電和續航就是一個難題

ID:391536 · 發表于 2018-9-13 13:55

想看看

ID:275094 · 發表于 2018-11-1 15:46

不錯，哪里有賣啊

ID:337014 · 發表于 2019-6-10 11:30

文檔不錯，不過有點像廣告ya!!!

ID:37684 · 發表于 2021-5-25 23:32

不適用作迷你型的開發，因為電池供電和續航就是一個難題

ID:1012600 · 發表于 2022-3-23 21:56

插眼1，niren-sim868-v1.2
