恒壓非隔離驅動電源芯片SM7012技術文檔資料原理圖
Features
85v to 265v wide range AC voltage input
A 730v MOSFET on the same silicon chip
Auto start up with high voltage current source
PWM with current mode control
10v to 39v wide range VCC voltage
Fixed 55KHz switching frequency
Automatic skip cycle mode in low load condition.
Over temperature, over current and over voltage
protection
Auxiliary under voltage lockout with hysteresis

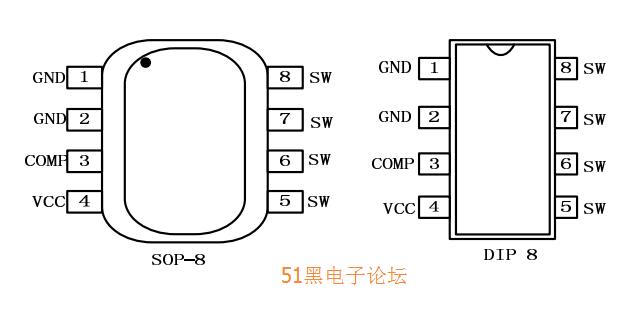

SM7012引腳圖：
下載附件
2018-4-28 02:13 上傳

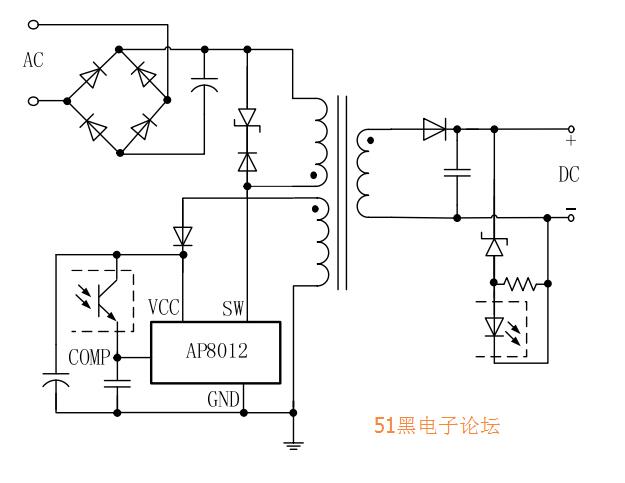

SM7012應用電路圖：
下載附件
2018-4-28 02:12 上傳

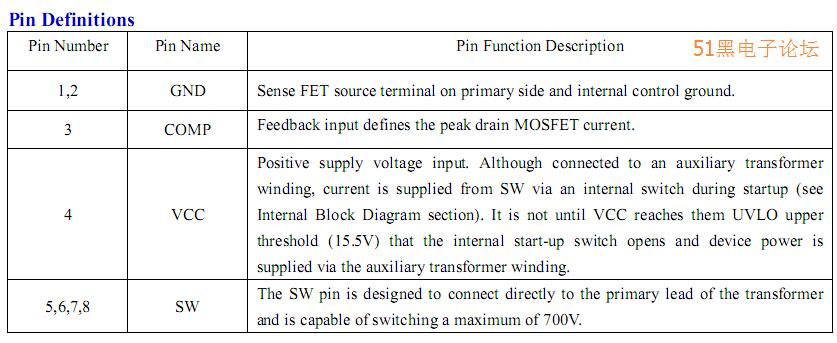

SM7012管腳功能定義：
下載附件
2018-4-28 02:13 上傳
下載附件
2018-4-28 02:12 上傳
完整的pdf格式文檔51黑下載地址：
AP8012技術資料.pdf
(486.28 KB, 下載次數: 12)
2018-4-27 18:22 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
