電阻測試儀電路圖一中的PR2 511還有圖2中畫圈的是什么元器件嗎？能幫我看看嗎？

ID:311632 · 發表于 2018-4-19 14:12

簡易電阻測試儀

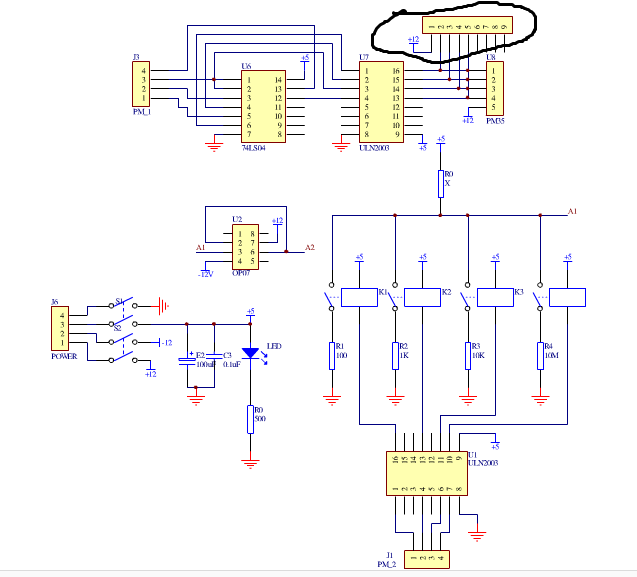

有大神幫我看看圖一中的PR2 511還有圖2中畫圈的是什么元器件嗎？多謝了！這是一個從網上找的簡易電阻測試儀的電路。

ID:158375 · 發表于 2018-4-19 17:00

排阻，各種封裝。
是學生？

ID:287575 · 發表于 2018-4-19 17:58

叫排阻，相當于把8個電阻接在一起引出一個公共端，8個電阻的另一端分別引出一端

ID:311632 · 發表于 2018-4-19 22:41

笨笨兔發表于 2018-4-19 17:00
排阻，各種封裝。
是學生？

兩個都是排阻嗎？是的，正在學習。好多瓶頸！希望能多知道一點，謝謝幫助！

ID:311632 · 發表于 2018-4-19 22:43

zhangxiaozi 發表于 2018-4-19 17:58
叫排阻，相當于把8個電阻接在一起引出一個公共端，8個電阻的另一端分別引出一端

兩個都是排阻嗎？我是個學生正在學習！哈哈，笑話了。謝謝解答。

ID:158375 · 發表于 2018-4-20 08:16

l兩個都是排阻。
板凳的解釋很到位。
相當于連接管腳上拉一個電阻。

ID:312158 · 發表于 2018-4-20 08:17

一個公共端的排阻了，相當于把8顆電阻的一端并在一起，另一端單獨接

ID:311632 · 發表于 2018-4-20 12:38

笨笨兔發表于 2018-4-20 08:16
l兩個都是排阻。
板凳的解釋很到位。
相當于連接管腳上拉一個電阻。

排阻也要接VCC的嗎？書上說是不需要的！所以我很迷茫，哈哈

ID:312345 · 發表于 2018-4-20 12:56

是排阻的原理圖封裝。

ID:158375 · 發表于 2018-4-20 18:06

壞孩子@ 發表于 2018-4-20 12:38
排阻也要接VCC的嗎？書上說是不需要的！所以我很迷茫，哈哈

根據需要可接電源Vcc或其他電源，也可接地GND；一般是接Vcc或GND

ID:311632 · 發表于 2018-4-21 11:18

笨笨兔發表于 2018-4-20 18:06
根據需要可接電源Vcc或其他電源，也可接地GND；一般是接Vcc或GND

那么實際電路中可以不接VCC或者GND嗎？

ID:313076 · 發表于 2018-4-21 14:51

這是510歐姆的排阻

ID:939712 · 發表于 2021-12-28 12:44

這兩個都是排阻

ID:883242 · 發表于 2021-12-28 14:20

這么畫應該能看懂了吧？

ID:884042 · 發表于 2022-1-14 16:54

感覺我是小丑，剛進帖子還以為是插座
