SI4438_STM8 Demo 程序說明文檔
工程說明
1、 Demo 工程是基于 Stm8L101 單片機在 STVD 平臺下對 SI4438 無線模塊的開發例程，用戶可在此基礎上加強對 SI4438 的理解，也可在此基礎上進行移植以便對 SI4438模塊進行2 次開發。
2、 Demo工程主要實現兩個功能（TX/RX） ：
一、發送功能：模塊配置為發送功能，在發送模式 1，每秒發送一次固定字符串
“ashining”；在發送模式2，通過串口發送自定義數據 。
發送模式1 和發送模式2通過按鍵切換。
二、接收功能：模塊配置為接收功能，接收數據并通過串口將接收到的數據輸出，串口波特率默認配置為9600。
3、 Demo程序提供了硬件 SPI接口和軟件模擬 SPI接口 （基于C52 的Demo程序只有軟件模擬SPI 接口），用戶在移植時可根據不同的PCB布局和實際應用需求進行選擇。
4、 Demo程序開始運行時，兩個LED燈會閃爍3個周期（一亮一滅為一個周期） ，代表無線模塊已經初始化完成處于發送狀態或接收狀態。如果上電兩個 LED沒有正常閃爍，說明無線模塊初始化失敗或未檢測到無線模塊， 建議斷電重新插拔芯片再上電。
工程配置：
1、 發送功能和接收功能的選擇切換：Demo 工程只需經過簡單的配置修改就可以在發送功能和接收功能之間進行切換，采用這種編寫方式的目的是為了讓用戶更加容易理解SI4438 無線模塊發送和接收功能的操作方式到底有何不同， 讓用戶更容易掌握對無線模塊的操作并進行2 次開發。 發送和接收功能切換方法（以從默認的發送功能切換到接收功能為例） ：解壓Demo工程壓縮包， 在Demo_SI4438_Stm8L101\Project_SI4438\Source_Files\app\inc文件夾下打開main.h 頭文件（或者通過開發軟件打開工程找到 main.h） ，該頭文件在包含其他相關頭文件后，便是關于工程配置的宏定義，第一個宏定義為發送功能和接收功能選擇切換使用的宏定義。第一個宏定義為#define __SI4438_TX_TEST__，保留該宏定義工程就被配置成發送功能 （默認工程配置為發送功能，即保留了該宏定義） ，通過屏蔽該宏定義（在 #define 前加“//”），可將工程由默認的發送功能配置成接收功能。
2、 硬件 SPI 接口和軟件模擬 SPI 接口的切換方法：切換方法同發送、接收功能的切換方法一致，main.h中第二個宏定義為#define __USE_SOFT_SPI_INTERFACE，屏蔽該宏定義為選擇硬件 SPI接口（工程默認配置為選擇硬件SPI接口） ，保留該宏定義為選擇軟件模擬 SPI接口。
注：在修改工程配置后，需要重新編譯再下載修改才會起效。
SI4463和SI4438 程序除了配置頭文件不一樣，其他一樣。
開發環境：
1、優化選項選擇默認值，即不做不修改。
2、Editor -> Tab size 推薦設置為4，有利于工程中代碼和注釋的對齊。
stm8l101 收發程序，26M晶振。
單片機源程序如下:
- /**
- ******************************************************************************
- * @author 澤耀科技 ASHINING
- * @version V3.0
- * @date 2016-10-08
- * @brief 主函數C文件
- ******************************************************************************
- * @attention
- ******************************************************************************
- */
- #include "main.h" //main.h 中含有TX/RX、軟件SPI/硬件SPI選擇配置選項
- const char *g_Ashining = "ashining";
- uint8_t g_TxMode = 0, g_UartRxFlag = 0;
- uint8_t g_UartRxBuffer[ 64 ] = { 0 };
- uint8_t g_SI4463ItStatus[ 9 ] = { 0 };
- uint8_t g_SI4463RxBuffer[ 64 ] = { 0 };
- /**
- * @brief :主函數
- * @param :無
- * @note :無
- * @retval:無
- */
- int main( void )
- {
- uint16_t i = 0;
- //串口初始化 波特率默認設置為9600
- drv_uart_init( 9600 );
-
- //LED初始化
- drv_led_init( );
-
- //SPI初始化
- drv_spi_init( );
-
- //SI4463初始化
- SI446x_Init( );
-
- led_red_off( ); //默認LED燈全為滅
- led_green_off( );
- for( i = 0; i < 6; i++ ) //SI4463初始化完成，兩個LED同時閃爍3個周期
- {
- led_red_flashing( );
- led_green_flashing( );
- drv_delay_ms( 500 );
- }
-
-
- #ifdef __SI4438_TX_TEST__
- //=========================================================================================//
- //*****************************************************************************************//
- //************************************* 發送 **********************************************//
- //*****************************************************************************************//
- //=========================================================================================//
-
- //按鍵初始化
- drv_button_init( ); //Demo程序中，只有在發送時才會使用按鍵
-
- while( 1 )
- {
- //模式切換
- //Demo程序默認為發送模式1，即發送固定字符串“ashining”，可以通過按鍵切換到發送模式2，即通過串口發送數據，按鍵的作用就是切換發送模式1 2
- //如果在程序移植過程中不需要兩種發送模式，刪除下面 if 語句程序塊和按鍵初始化程序即可
- if( BUTOTN_PRESS_DOWN == drv_button_check( )) //檢測按鍵動作
- {
- g_TxMode = 1 - g_TxMode; //在TX_MODE_1( 0 ),TX_MODE_2( 1 )之間切換
-
- //清LED狀態
- led_green_off( );
- led_red_off( );
-
- if( TX_MODE_1 == g_TxMode )
- {
- for( i = 0; i < 6; i++ ) //切換到模式1 發送固定“ashining”固定字符串
- {
- led_red_flashing( );
- drv_delay_ms( 500 );
- }
- }
- else
- {
- for( i = 0; i < 6; i++ ) //切換到模式2 通過串口發送數據
- {
- led_green_flashing( );
- drv_delay_ms( 500 );
- }
- }
- }
-
- //如果在程序移植過程中不需要兩種發送模式，刪除上面 if 語句程序塊和按鍵初始化程序即可
- //模式切換
-
- //模式1 1S發送“ashining”一次
- if( TX_MODE_1 == g_TxMode )
- {
- //動態數據長度
- #if PACKET_LENGTH == 0
- SI446x_Send_Packet( (uint8_t *)g_Ashining, 8, 0, 0 );
- #else
- SI446x_Send_Packet( (uint8_t *)g_Ashining, PACKET_LENGTH, 0, 0 );
- #endif
- drv_delay_ms( 1000 );
- led_red_flashing( ); //1S發送一次
- }
- else //模式2 外部通過串口發送數據到單片機，單片機通過SI4463將數據發送出去
- {
- //輪訓接收串口數據
- i = drv_uart_rx_bytes( g_UartRxBuffer );
-
- if( 0 != i )
- {
- if( 17 < i )
- {
- i = 0; //一次不超過17個字節
- }
- #if PACKET_LENGTH == 0
- SI446x_Send_Packet( (uint8_t *)g_UartRxBuffer, i, 0, 0 );
- #else
- SI446x_Send_Packet( (uint8_t *)g_UartRxBuffer, PACKET_LENGTH, 0, 0 );
- #endif
- led_red_flashing( );
- }
- }
- }
-
- #else
- //=========================================================================================//
- //*****************************************************************************************//
- //************************************* 接收 **********************************************//
- //*****************************************************************************************//
- //=========================================================================================//
-
- while( 1 )
- {
- SI446x_Interrupt_Status( g_SI4463ItStatus ); //查詢中斷狀態
-
- if( g_SI4463ItStatus[ 3 ] & ( 0x01 << 4 ))
- {
- i = SI446x_Read_Packet( g_SI4463RxBuffer ); //讀接收到的數據
- if( i != 0 )
- {
- led_green_flashing( );
- drv_uart_tx_bytes( g_SI4463RxBuffer,i ); //串口輸出SI4463接收到的數據
- }
-
- SI446x_Change_Status( 6 );
- while( 6 != SI446x_Get_Device_Status( ));
- SI446x_Start_Rx( 0, 0, PACKET_LENGTH,0,0,3 );
- ……………………
- …………限于本文篇幅 余下代碼請從51黑下載附件…………

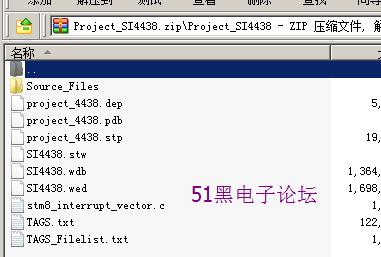

下載附件
2018-4-17 17:49 上傳
所有資料51hei提供下載:
Demo_SI4438_Stm8L101.zip
(699.33 KB, 下載次數: 105)
2018-4-17 17:11 上傳
點擊文件名下載附件
