單片機矩陣鍵盤無法識別 不知道是連接問題還是程序代碼問題

[復制鏈接]
跳轉到指定樓層
樓主
10黑幣

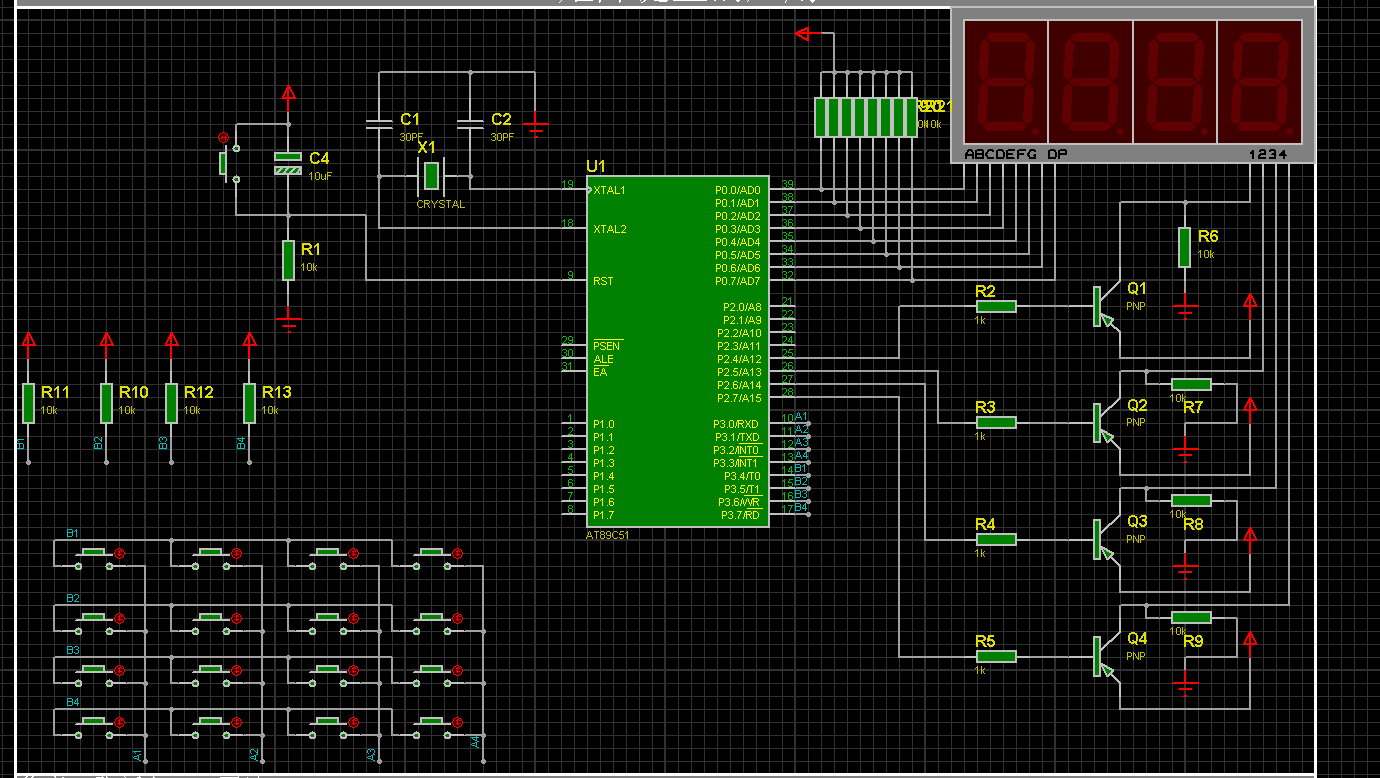

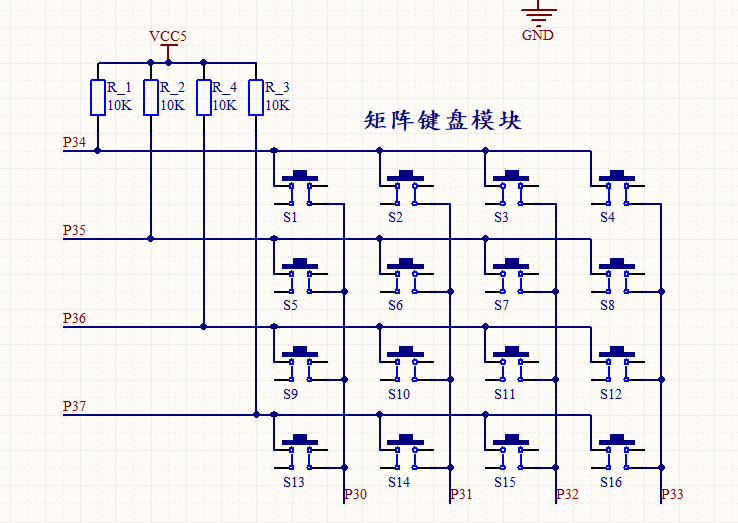

附件里面是我矩陣鍵盤的連接方法，不知道對否  還是我代碼有問題 仿真里面識別第一行不出來  我檢查不出什么問題
下面是我的代碼
  1. #include<reg52.h>
  2. #define uchar unsigned char
  3. #define uint unsigned int
  4. uchar code duan[16]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e };
  5. sbit wei=P2^4;
  6. uchar temp,k;
  7. void delay(uint i)
  8. {
  9.   uint a,b;
  10. for(a=0;a<=i;a++)
  11. {
  12.   for(b=0;b<110;b++);
  13.   }
  14. }
  15. uchar key()
  16. {
  17.
  18. P3=0xef;
  19. temp=P3;
  20. temp=temp&0x0f;
  21. while(temp!=0x0f)
  22.   {
  23.        delay(4);
  24.     temp=P3;
  25.     temp=temp&0x0f;
  26.     while(temp!=0x0f)
  27.     {
  28.           temp=P3;
  29.       switch(temp)
  30.      {
  31.       case 0xee:k=1;break;
  32.       case 0xed:k=2;break;
  33.       case 0xeb:k=3;break;
  34.       case 0xe7:k=4;break;
  35.          }
  36.       while(temp!=0x0f)
  37.           {
  38.                temp=P3;
  39.                temp=temp&0x0f;
  40.            }
  41.
  42.
  43.      }

  45.   }
  46.   return k;
  47. }
  48. void display(uchar aa)
  49. {
  50. uchar b;
  51. b=aa;
  52. P2=0x00;
  53. P0=duan[b];
  54. P2=0X0f;
  55. }
  56. void main()
  57. {
  58. while(1)
  59. {
  60.   display(key());
  61.
  62. }
  63. }
復制代碼





分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:236686 發表于 2018-4-2 17:24 | 只看該作者
只要不接電源就可以識別了，求大神告訴是什么原理   會為什么會這樣   萬分感謝
回復

使用道具 舉報

板凳
ID:234549 發表于 2018-4-2 18:56 | 只看該作者
愛吃餃子 發表于 2018-4-2 17:24
只要不接電源就可以識別了，求大神告訴是什么原理   會為什么會這樣   萬分感謝

不接電源 是鍵盤的電源嗎
回復

使用道具 舉報

地板
ID:301051 發表于 2018-4-2 19:18 | 只看該作者
矩陣鍵盤本來就不用加電源呀，大哥！
回復

使用道具 舉報

5#
ID:234549 發表于 2018-4-2 21:32 | 只看該作者
愛吃餃子 發表于 2018-4-2 17:24
只要不接電源就可以識別了，求大神告訴是什么原理   會為什么會這樣   萬分感謝

樓主可以看下 鍵盤掃描法——反轉法 是不接電源，接地的哦。
使用單片機8個端口（四行四列）
①前四個端口輸出高電平（行），后四個端口（列）等待輸入。若有鍵按下，短接地，改變（列）輸入寄存器的值，哪一個端口值變?yōu)?，則能知道哪一列被按下
②嵌套 后四個端口輸出高電平（列），前四個端口（行）等待輸入。若有鍵按下，短接地，改變（行）輸入寄存器的值，哪一個端口值變?yōu)?，則能知道哪一行被按下
③行列則能確定哪一鍵被按下

評分

參與人數 1黑幣 +3 收起 理由
愛吃餃子 + 3

查看全部評分

回復

使用道具 舉報

6#
ID:301369 發表于 2018-4-3 11:09 | 只看該作者
矩陣鍵盤的掃描不用外加電源，直接先掃描行地址再掃描列地址，掃描完成返回行列組成的合地址，再換成你所需要的鍵碼即可

評分

參與人數 1黑幣 +1 收起 理由
愛吃餃子 + 1

查看全部評分

回復

使用道具 舉報

7#
ID:291815 發表于 2018-4-3 17:11 | 只看該作者
不用接電源吧
回復

使用道具 舉報

8#
ID:111634 發表于 2018-4-3 21:06 | 只看該作者
本帖最后由 zl2168 于 2018-4-3 21:07 編輯

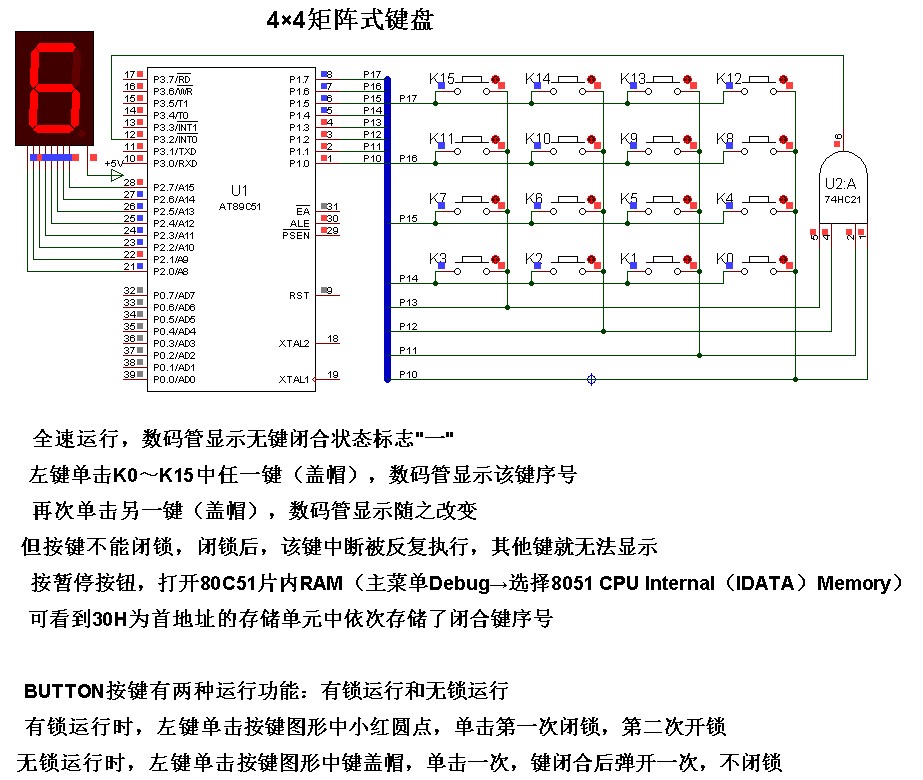

矩陣式鍵盤
先Proteus仿真一下，確認有效。
實例75 4×4矩陣式鍵盤.rar (44.8 KB, 下載次數: 3)

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1.。書中電路和程序設計有詳細說明，程序語句條條有注解。

評分

參與人數 1黑幣 +4 收起 理由
愛吃餃子 + 4

查看全部評分

回復

使用道具 舉報

9#
ID:302296 發表于 2018-4-5 10:40 | 只看該作者
矩陣不需要外加電源
回復

使用道具 舉報
