單片機按鍵控制LED燈閃爍(用外部中斷0)實驗報告+源碼

[復制鏈接]
跳轉到指定樓層
樓主
ID:294616 發表于 2018-3-21 12:51 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式
電子與信息工程學院實驗報告
姓    名：
張*
學號：

14022063
班    級：
電本14級2班
課程名稱：
單片機原理與應用實驗
實驗時間：
24號
項目名稱：
按鍵控制LED燈閃爍（用外部中斷0）

  • 實驗?zāi)康?/font>
1．了解C51語言設計的原則。
2．掌握單片機的使用。
3．掌握keil軟件和proteus軟件的使用。
二、實驗內容
    用KeilC51編寫程序，來實現D1~D4四個流水燈的循環點亮，并在Proteus軟件中仿真，用外部中斷0的方式控制按鍵開，使K3連接在P3.2口，編程使K3控制D1～D4燈依次循環點亮，不能影響其它燈。
按鍵S3按下時，P2口控制的8位發光LED燈D1~D4循環點亮。
三、實驗步驟
我們可以編寫一個簡單的程序來實現四個流水燈的循環點亮，用按鍵來控制，K3連接在P3.2，編程使K3控制D1～D4燈依次循環點亮，不能影響其它燈。
用外部中斷0來實現。

如程序所述，當k3為低電平，即為0時，使D1~D4點亮，用while循環使D1~D4不斷循環點亮，當k3為高電平是，停止循環。

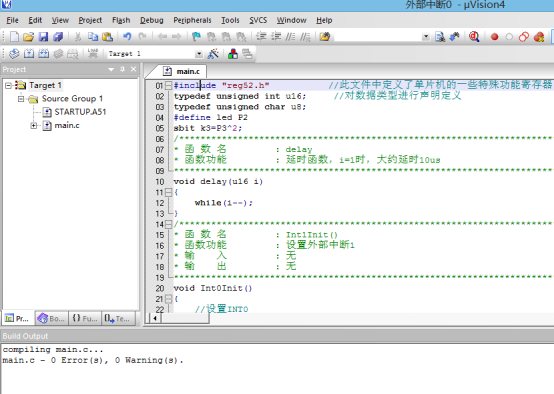

工程截圖如圖所示：
四、實驗結果

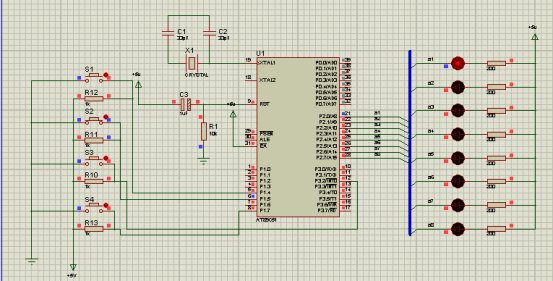

1、先根據要求連接到如圖所示電路圖。
將k3接到單片機的P3^2口上，P2口接8個LED燈，LED的另一端接上拉電阻，最后接到電源正極。單片機的X1口接晶振電路。
  • 根據要求將程序添加到上電路圖中，即可得到一下結果。
開始運行，按下S3，LED從D1開始到D4依次循環點亮。
3、使S3抬起時，即S3接高電平是，循環停止。

五、實驗總結
在編寫程序的過程中，要弄懂電路圖中各個引腳所接的位置，弄明白單片機和各個元件的功能以及引腳功能，這樣在寫程序時才能明白該如何寫語句，自己就會比較清楚，也會比較有條理性。在寫的過程中也要注意C語言書寫的要求，有時候錯一個標點或者括號程序運行就會出現錯誤，所以必須細心。通過這次實驗，感覺自己還不是很熟悉，對于很多東西都不懂，需要一邊寫一邊查詢各個功能和用法，寫起來還是很吃力的。
在以后的學習中，我一定要更加努力的學習，更多的去敲程序練習，同時也更多的去練習寫程序。

C51單片機程序：
  1. #include "reg52.h"                                          //此文件中定義了單片機的一些特殊功能寄存器
  2. typedef unsigned int u16;                //對數據類型進行聲明定義
  3. typedef unsigned char u8;
  4. #define led P2
  5. sbit k3=P3^2;
  6. void delay(u16 i)
  7. {
  8.               while(i--);
  9. }
  10. void Int0Init()
  11. {
  12.               //設置INT0
  13.               IT0=1;//跳變沿出發方式（下降沿）
  14.               EX0=1;//打開INT0的中斷允許。
  15.               EA=1;//打開總中斷
  16. }
  17. void main()
  18. {
  19.               Int0Init();  //              設置外部中斷0
  20.               while(1);
  21. }
  22. void Int0()              interrupt 0                            //外部中斷0的中斷函數
  23. {
  24.               delay(100);              //延時消抖
  25.               { while(k3==0)
  26.               {
  27.               led=0xfe;
  28.               delay(50000);
  29.               led=0xfd;
  30.               delay(50000);
  31.               led=0xfb;
  32.               delay(50000);
  33.               led=0xf7;
  34.               delay(50000);
  35.               led=0xf7;
  36.               delay(50000);
  37.               led=0xfb;
  38.               delay(50000);
  39.               led=0xfd;
  40.               delay(50000);
  41.               led=0xfe;
  42.               delay(50000);
  43.                     }
  44.                             }
  45.               }
復制代碼

完整的Word格式文檔51黑下載地址：
流水燈.doc (159.54 KB, 下載次數: 63)
