通過按鍵調節PWM進而控制led亮度的proteus仿真達不到預期的效果

ID:288202 · 發表于 2018-3-13 16:57

各位大神，誰能幫我解答一下，為什么我的仿真達不到預期的效果，原代碼和圖像請參考
附

pwm.rar (80.14 KB, 下載次數: 50) ，
我所參考的鏈接：http://blog.163.com/asm_c/blog/static/2482031132012716860918/

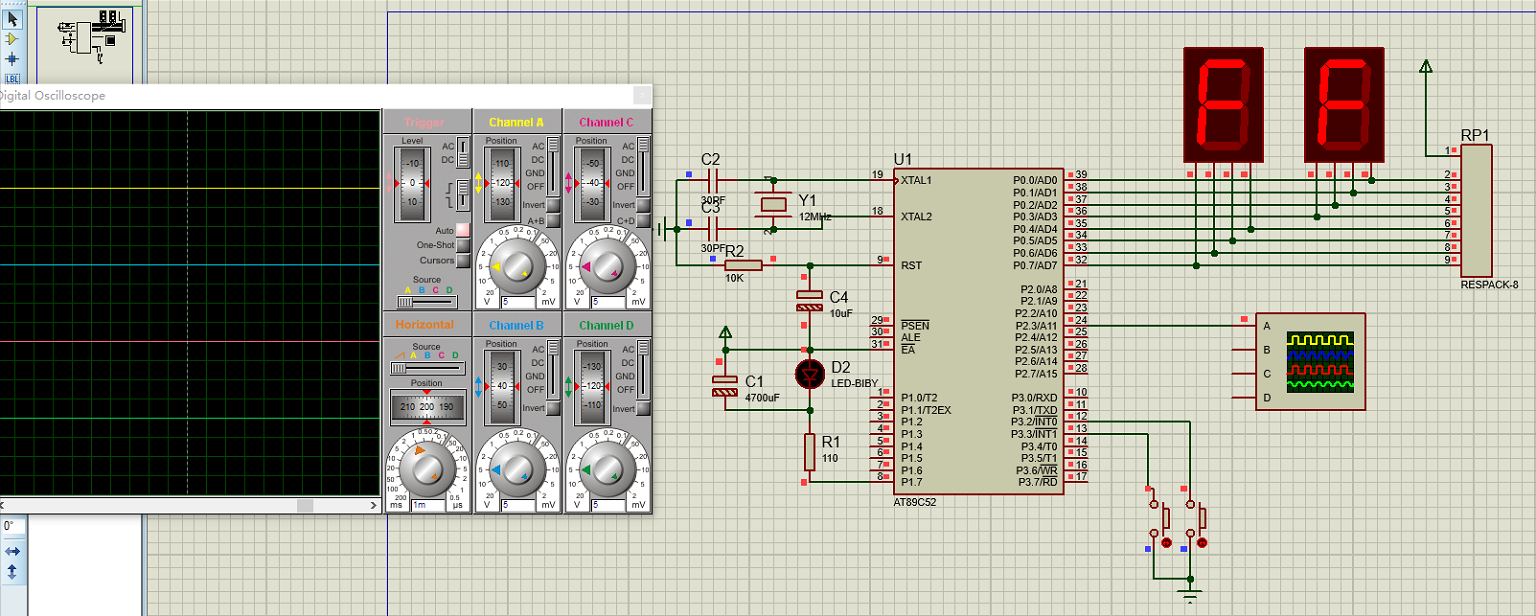

我的結果截圖：

單片機源程序如下:

#include<reg52.h>
unsigned char a, b;
sbit K1 = P3^2; //定義兩個調整占空比的按鍵
sbit K2 = P3^3;
//------------------------------------------
void delay(unsigned int i)
{
unsigned char j;
while(i--)
for(j = 0; j < 60; j++);
}
//------------------------------------------
void main()
{
TMOD = 0x01; //T0定時方式1
TH0 = (65536 - 500) / 256; //500us@12MHz
TL0 = (65536 - 500) % 256;
EA = 1;
TR0 = 1;
ET0 = 1;
a = 0;
b = 10;
P3^2=0;
while(1) {
if(!K1)
{
delay(20);
if(!K1)
{
b++;
if(b > 19)
b = 19;
while(!K1);
}
}
if(!K2)
{
delay(20);
if(!K2)
{
b--;
if(b < 1)
b = 1;
while(!K2);
}
}
//以上兩行是檢查按鍵、延時消抖、修改占空比、等待按鍵釋放，b = 1~19
P0 = ((b / 10) << 4) + b % 10; //顯示占空比等級
}
}
//------------------------------------------
void time0() interrupt 1
{
TL0 = (65536 - 493) % 256; //補償中斷進入時間
TH0 = (65536 - 493) / 256; //500us@12MHz
a--; //a = 1~20
if(a == 0)
{
a = 20;
P2 = 0;
} //周期=20*500us
if(a <= b)
P2 = 255; //輸出到示波器
P1 = ~P2; //輸出到LED，低電平發光
}
//------------------------------------------

復制代碼

ID:222948 · 發表于 2018-3-13 21:30

把31行的P3^2=0;改為K1=0;就可以了

ID:288202 · 發表于 2018-3-14 10:33

999333 發表于 2018-3-13 21:30
把31行的P3^2=0;改為K1=0;就可以了

您好，謝謝您的解答。我已經解決了我之前說的問題。31行那個代碼應該是不存在的，也就是可能是我稀里糊涂的不知道怎么加上去的。不管怎樣，還是謝謝您！

但是我現在又發現了一個問題，就是當pwm調節在10-14的時候，LED會出現閃爍的情況，在15-19的時候，LED不會出現閃爍。但當我在D2（LED）再并聯一個LED之后，只有在19的時候，LED才不會出現閃爍，請問這是為什么呢？是電壓的問題嗎？可是一般用proteus仿真，對于電阻、電容等器件的值的大小不是沒有什么影響的嗎（難道是我一直以來的錯誤觀點？）？況且并聯電壓都一樣的呀？那是電流大小的問題嗎？

ID:288202 · 發表于 2018-3-14 13:33

999333 發表于 2018-3-13 21:30
把31行的P3^2=0;改為K1=0;就可以了

隨后我用proteus仿真電壓表測量D2（led）兩端的電壓，發現跟電壓有關系，但是如果加入穩壓電路在D2（led）之前的話，就會導致無法實現pwm控制LED的亮度了，這該怎么解決呢？

ID:291802 · 發表于 2018-3-14 14:41

proteus無法打開

ID:287155 · 發表于 2018-3-15 08:03

Proteus只是做51程序仿真的，在做模擬仿真是不理想的，根本達不到預期效果，最好還動手實際操作！

ID:288202 · 發表于 2018-3-15 11:41

fridayer 發表于 2018-3-14 14:41
proteus無法打開

可能是我用的proteus版本太高了，是8.6版的好像

ID:288202 · 發表于 2018-3-15 11:43

ASDL 發表于 2018-3-15 08:03
Proteus只是做51程序仿真的，在做模擬仿真是不理想的，根本達不到預期效果，最好還動手實際操作！

因?yàn)樵谕饷鎸?shí)習，身邊沒實物，也沒開發板
