51單片機數碼管定時插座問題

ID:285271 · 發表于 2018-3-4 19:34

想用51單片機加2位數碼管做一個0--24小時的倒計時插座，實現上電默認08小時倒計時，每過一小時數碼管顯示數字減1，直至倒計時完畢數碼管顯示––，單片機輸出電平關斷繼電器。通過短按按鍵實現+1調節需要定的0-24時間，通過長按實現快速調節。希望論壇大神給個程序思路不，勝感激。

ID:284230 · 發表于 2018-3-4 20:08

硬件部分
1 LED驅動電路
2 電源開關驅動電路
3 單片機最小系統
4 單片機電源系統。
5 按鍵電路
軟件部分
1 LED驅動電路
2 按鍵讀取與仿抖處理
3 記時功能
4 時間設定
5 開關驅動
6 低功耗處理
問題
1 系統低功耗問題
2 系統開關火線零線問題
3 系統中斷停電問題

ID:213173 · 發表于 2018-3-6 14:41

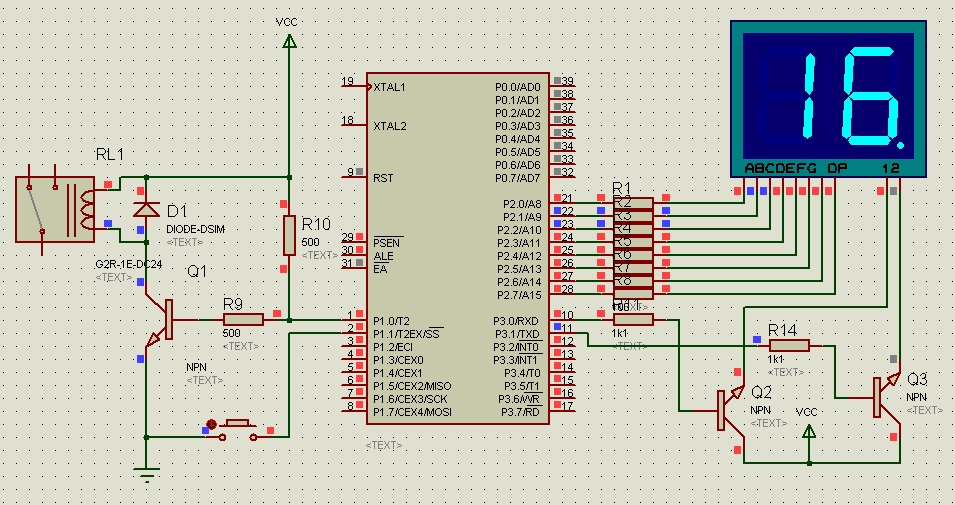

給你一個電路和程序，完全滿足你的要求，共陽數碼管，實際電路Q2、Q3要用PNP管才合理，位選a、b對調。圖中用NPN管只是為了仿真。#include <reg51.h>
#define uint unsigned int
#define uchar unsigned char
#define key_S 300 //宏定義短按(約20ms)
#define key_L 6000 //宏定義長按(約2/3s)
#define key_M 3000 //宏定義長按(約1/3s)
sbit K1 = P1^1; //定時設置端口
sbit OUT= P1^0; //輸出端口
sbit b=P3^1; //位選b端口
sbit a=P3^0; //位選a端口

uchar code table[]={ //共陽數碼管段碼0~f
0xc0,0xf9,0xa4,0xb0,
0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x83,
0xc6,0xa1,0x86,0x8e};

uint Cnt2ms=0; //定義2ms秒變量
uchar hour=8,min=59,sec=59; //定義時、分、秒變量
bit Twinkle; //閃爍標志
bit flag=0; //2ms數碼管動態顯示標志
bit Back=1; //倒計時標志
/***************************************
定時器T0/T1初始化程序 @11.0592MHz
***************************************/
void Timer_Init()
{
TMOD = 0x01; //設置T0模式1，T1模式2
TL0 = 0xCD; //設置定時初值2ms
TH0 = 0xF8; //設置定時初值2ms
TR0 = 1; //定時器0開始計時
EA=1; //開總中斷
ET0=1; //開定時器1中斷
}

/*************************
   按鍵掃描程序
*************************/
void key_scan()
{
static uint count;//消抖計數變量
if(!K1)
{
count++;
if(count>=key_L) //長按快調
{
hour++;
if(hour>=25)
hour=0;
count=key_M;
}
}
else //按鍵抬起
{
if(count>key_S && count<key_L)//短按
{
hour++;
if(hour>=25)
hour=0;
}
count=0; //count清0
}
}
/********************************
數碼管顯示程序
********************************/
void display()
{
static uchar num=0; //分時顯示變量
if(flag==1)
{
flag=0;
switch(num)
{
case 0:
P2=0xff; //消隱
a=1;b=0; //時十位位碼
if(Back==0) P2=0xbf; //顯示"-"
else P2=table[hour/10]; //時十位段碼
num++;
     break;

case 1:
P2=0xff; //消隱
a=0;b=1; //時個位位碼
if(Back==0) P2=0xbf; //顯示"-"
else
{
if(Twinkle==1) //時點閃爍
P2=table[hour%10]+0x80;//時個位段碼+點
else
P2=table[hour%10];
}
num=0;
     break;
}
}
}
/********************************
主程序
********************************/
void main(void)
{
Timer_Init(); //初始化定時器
OUT=1; //加電輸出
while(1)
{
key_scan(); //按鍵掃描
display(); //顯示
if(hour==0)
{
OUT=0; //停止輸出
Back=0; //倒計時標志清0
}
else
{
OUT=1; //輸出
Back=1; //倒計時標志置1
}
}
}
/*-----------------------------
  定時器0中斷服務程序  2m秒
------------------------------*/
void timer0() interrupt 1
{
TL0 = 0xCD; //設置定時初值2ms
TH0 = 0xF8; //設置定時初值2ms
flag=1;
if(Back==1)
{
Cnt2ms++; //時間變量Cnt2ms自+1
if(Cnt2ms<125) //閃爍頻率1Hz
Twinkle=1; //閃爍標志
else Twinkle=0;
if(Cnt2ms>=500) //在此可以調整精度
{
Cnt2ms=0; //變量Cnt2ms清0
sec--; //秒自-1
if(sec>=60) //如果秒>=60
{
sec=59; //秒清0
min--; //分自-1
if(min>=60) //分>=60
{
min=59; //分清0
hour--;    //小時自-1
if(hour>=25) //小時>=25
hour=24; //小時清0
}
}
}
}
}

ID:285271 · 發表于 2018-3-6 20:45

謝謝朋友無私分享。

ID:288478 · 發表于 2018-3-6 23:09

#define uint unsigned int
#define uchar unsigned char
#define key_S 300                                              //宏定義短按(約20ms)
#define key_L 6000                                     //宏定義長按(約2/3s)
#define key_M 3000                                     //宏定義長按(約1/3s)
sbit K1 = P1^1;                                              //定時設置端口
sbit OUT= P1^0;                                              //輸出端口
sbit b=P3^1;                                                       //位選b端口
sbit a=P3^0;                                                       //位選a端口

uchar code table[]={                                     //共陽數碼管段碼0~f
0xc0,0xf9,0xa4,0xb0,
0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x83,
0xc6,0xa1,0x86,0x8e};

uint Cnt2ms=0;                                                       //定義2ms秒變量
uchar hour=8,min=59,sec=59;             //定義時、分、秒變量
bit Twinkle;                                                       //閃爍標志
bit flag=0;                                                             //2ms數碼管動態顯示標志
bit Back=1;                                                             //倒計時標志
/***************************************
      定時器T0/T1初始化程序 @11.0592MHz
***************************************/
void Timer_Init()
{
      TMOD = 0x01;                                     //設置T0模式1，T1模式2
      TL0 = 0xCD;                                              //設置定時初值2ms
      TH0 = 0xF8;                                              //設置定時初值2ms
      TR0 = 1;                                                       //定時器0開始計時
      EA=1;                                                             //開總中斷
      ET0=1;                                                       //開定時器1中斷
}

/*************************
      按鍵掃描程序
*************************/
void key_scan()
{
      static uint count;//消抖計數變量
      if(!K1)
      {
            count++;
            if(count>=key_L)                      //長按快調
            {
                     hour++;
                     if(hour>=25)
                              hour=0;
                     count=key_M;
            }
      }
      else                                                       //按鍵抬起
      {
            if(count>key_S && count<key_L)//短按
            {
                     hour++;
                     if(hour>=25)
                              hour=0;
            }
            count=0;                                     //count清0
      }
}
/********************************
            數碼管顯示程序
********************************/
void display()
{
      static uchar num=0;                               //分時顯示變量
      if(flag==1)
      {
            flag=0;
            switch(num)
            {
                     case 0:
                              P2=0xff;                                     //消隱
                              a=1;b=0;                                     //時十位位碼
                              if(Back==0)       P2=0xbf;       //顯示"-"
                              else       P2=table[hour/10];       //時十位段碼
                              num++;
                     break;

                     case 1:
                              P2=0xff;                                     //消隱
                              a=0;b=1;                                     //時個位位碼
                              if(Back==0)       P2=0xbf;       //顯示"-"
                              else
                              {
                                    if(Twinkle==1)             //時點閃爍
                                             P2=table[hour%10]+0x80;//時個位段碼+點
                                    else
                                             P2=table[hour%10];
                              }
                              num=0;
                     break;
            }
      }
}
/********************************
            主程序
********************************/
void main(void)
{
      Timer_Init();                                     //初始化定時器
      OUT=1;                                                       //加電輸出
      while(1)
      {
            key_scan();                                     //按鍵掃描
            display();                                     //顯示
            if(hour==0)
            {
                     OUT=0;                                     //停止輸出
                     Back=0;                                     //倒計時標志清0
            }
            else
            {
                     OUT=1;                                     //輸出
                     Back=1;                                     //倒計時標志置1
            }
      }
}
/*-----------------------------
  定時器0中斷服務程序  2m秒
------------------------------*/
void timer0() interrupt       1
{
      TL0 = 0xCD;             //設置定時初值2ms
      TH0 = 0xF8;             //設置定時初值2ms
      flag=1;
      if(Back==1)
      {
            Cnt2ms++;                                     //時間變量Cnt2ms自+1
            if(Cnt2ms<125)                               //閃爍頻率1Hz
                     Twinkle=1;                               //閃爍標志
            else Twinkle=0;
            if(Cnt2ms>=500)                   //在此可以調整精度
            {
                     Cnt2ms=0;                               //變量Cnt2ms清0
                     sec--;                                     //秒自-1
                     if(sec>=60)                               //如果秒>=60
                     {
                              sec=59;                               //秒清0
                              min--;                               //分自-1
                              if(min>=60)                      //分>=60
                              {
                                    min=59;                      //分清0
                                    hour--;                //小時自-1
                                    if(hour>=25)       //小時>=25
                                             hour=24;             //小時清0
                              }
                     }
            }
      }
}
