筆者從51黑電子論壇下載了很多個零件庫，這些零件庫數目太多，如果全部加載在AD16系統里，太亂、太雜，各個庫里重復零件太多，這樣的庫文件使用起來很麻煩，有很多下載的零件庫，里面只有一個零件，有的下載的庫，里面的大部分零件對我沒有用處，只有幾個零件對我有用，如果把很多的下載的庫，合并稱為一個綜合、零件類型、型號齊全的大庫，去除重復的零件、不用的零件，保留經常使用的零件、自己喜歡的零件圖形，這樣的大庫使用起來肯定非常方便。實現這樣的目的其實很簡單，下面介紹方法：

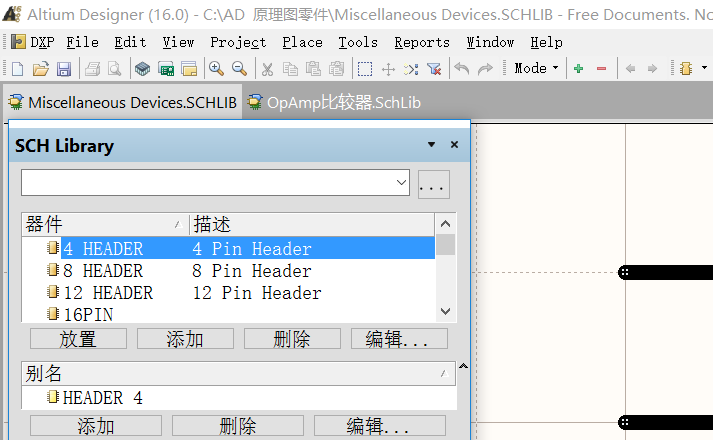

從下載的很多的零件庫中，找一個最大、零件比較全面的庫，作為基本零件庫（稱為主庫），然后雙擊這個基本零件庫的文件圖標，altium designer 16軟件系統就會自動識別這個庫文件，AD16會自動啟動并打開這個零件庫，筆者選擇miscellaneous devices.sch做為基本庫，見圖1所示：屏幕左上角顯示基本庫sch library，在器件：一欄內顯示這個基本庫內全部的零件列表。
然后再選擇一個需要合并的零件庫（稱為子庫），筆者選擇Opamp比較器.sch作為需要合并的庫--------雙擊這個庫文件圖標----------自動打開這個庫--------見圖2所示-------在屏幕左上角：器件 欄內---------鼠標壓住欄內任一零件---------單擊右鍵--------從右鍵菜單選擇：選擇所有------------再單擊右鍵---------復制-------單擊屏幕左上角基本庫：miscellaneous deveces庫圖標選中基本庫見圖三---------鼠標壓住器件欄內任一零件---------單擊右鍵---------從右鍵下拉菜單中選擇：粘貼----------到此，子庫里的零件，全部粘貼到了主庫里面。以此類推，可以把N多個子庫里面的零件，逐一粘貼到主庫里。對于重復的零件，在主庫器件欄的零件列表里，會自動在重復的零件名稱后面添加1、2、3、4，可以手動把這些重復的零件刪除：在零件列表里，找到重復的零件，左鍵單擊選中：由白底黑字變?yōu)樗{(lán)底白字--------單擊器件欄下方的刪除鈕刪除。
|
-
